空心回射器

筱晓光子的空心回射器（HR）采用坚固的一体式结构，由实心铝材制造，对振动、位置和移动不敏感，非常适合用于Michelson型干涉仪、FTIR光谱仪和基于激光的跟踪系统。 如果您想了解更多关于我们的空心回射器的优势，请阅读我们的白皮书《用于精密测量的单片空心角立方体回射器》。如需批量定价或定制设计，请填写我们的信息请求表或联系我们的销售团队，讨论您的具体需求。

LAYERTEC 激光反射扫描镜 (用于材料加工)

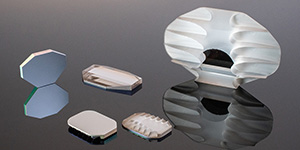

扫描镜用于激光材料加工，使激光束在工件上快速灵活地移动。 它们的背面通常被磨成片状。 由于这种特殊的设计，它们非常薄且轻，以实现方向的快速改变。 扫描镜是 LAYERTEC 产品系列的重要组成部分。 为此目的开发的层设计提供了高性能稳定性和必要的反射角不变性。 尤其是金属基镜与介电层的组合可增加功率激光器的反射率，从而允许在加工区域区域直接成像。

LAYERTEC 大带宽低色散 金属反射镜 (铝、银或金涂层 适用于超快应用)

铝、银或金的金属层一方面具有在宽带宽上反射光的优点，另一方面不改变各个波相对于彼此的相位位置。 因此，金属镜是短脉冲激光光束引导的理想选择。 额外的介电涂层可保护金属层免受与空气成分（氧气、硫）的化学反应，并具有长期稳定性。 同时，可以在有限的光谱范围内提高反射率，而相位响应几乎不受影响。 这种反射增强金属镜也经常用作扫描仪光学器件。 金属是适用于低激光功率应用的成熟反射镜材料。 它们在宽光谱带宽（尤其是中红外范围）内提供高反射率，并且与色散相关的传播时间差异可以忽略不计。 LAYERTEC 采用磁控溅射工艺生产杂散光损耗极低的金属涂层。 我们生产金反射镜、银反射镜和铝反射镜。 对于银反射镜和铝反射镜，建议施加额外的保护层。 这可以防止它们氧化并允许对其进行清洁。 此外，可以通过有针对性地应用其他层来提高特定波长的反射率。

LAYERTEC 啁啾镜对 (超快激光反射镜)

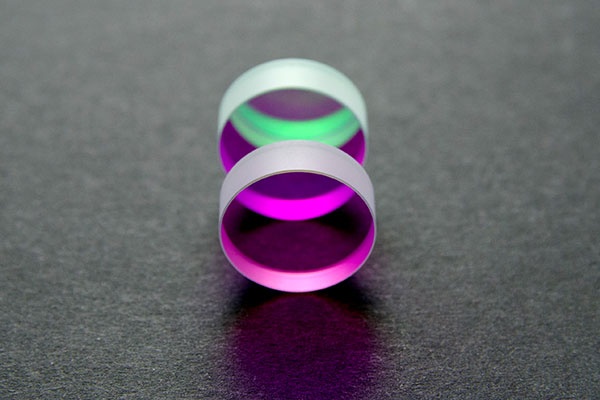

(Chirped Mirror Pair)啁啾镜用于补偿超短激光脉冲与色散相关的传播时间差。如果 GDD 曲线中的振荡很强，则需要啁啾镜对（由两个啁啾镜组成）。对于高带宽的镜子尤其如此。 啁啾镜的 GDD 曲线并不代表直线曲线，而是显示振荡。其中，这些强度有多强取决于光谱带宽。对于小于同类布拉格镜带宽的 GDD 带宽，振荡相当小。另一方面，具有高带宽的镜子表现出强烈的 GDD 振荡。

LAYERTEC 转向镜 (高功率反射镜)

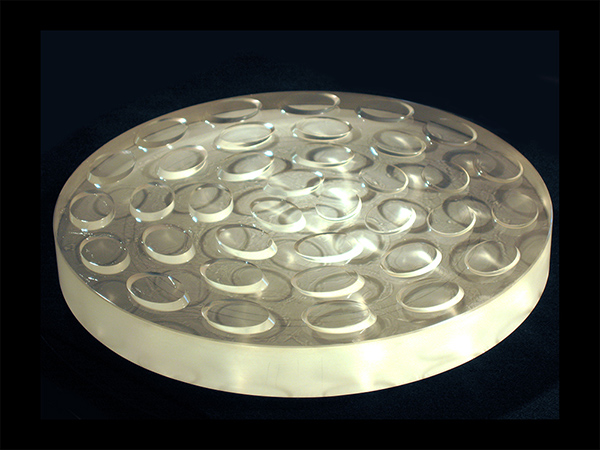

生产过程中（抛光过程）的 45° 椭圆形转向镜（所谓的“香肠片”） 偏转镜专门改变入射光的方向。 通过选择涂层，可以针对特定波长范围和特定入射角调整镜子的反射率。 此外，镜子还可以针对振荡（偏振）方向和高破坏阈值进行优化。 LAYERTEC 生产几乎所有入射角和偏振类型的偏转镜，无论是针对一种波长优化的布拉格镜还是宽带镜。 例如，根据要求，可以适应高激光功率和/或短脉冲。 此外，还可以计算涂层在Max. 反射时的z低损耗或定义的残余透射率。

LAYERTEC 超快激光啁啾反射镜

当超短激光脉冲通过光学系统时，其形状会发生变化。 由于色散与波长有关，每个单独的波都会有不同程度的延迟，并且传播时间会出现差异。 结果，激光脉冲变宽并且脉冲能量降低。 为了中和这种效应，使用了啁啾镜。 LAYERTEC 生产特殊介电系统（反射镜、泵浦反射镜、短通或长通滤波器、解耦器等），可根据客户要求在 200 – 5000 nm 波长范围内对相位响应（即负或正 GDD）产生适应性影响 。 具有简单布拉格反射镜（经典 Lambda/4 反射镜）或更大带宽的相位校正反射系统称为啁啾反射镜。 另一方面，用于仅在几纳米带宽上具有（高）负 GDD 的 ps 激光器的相位校正镜被称为 GTI 镜。

光腔衰荡低色散高反射镜片,标准版激光反射镜(平凹) 1500-1600nm

损耗极低的激光光学器件，对于要求极低损耗的镀膜光学器件应用, 筱晓光子可提供R > 99.995 %、总损失小于10 ppm的反射镜。此类超级反射镜片可用于环形激光器陀螺仪组件或光腔衰荡应用。 对超抛光基材加工低吸收、低散射镀膜时，我们会采用改进型IBS镀膜机。而为了保证清洁度，此类机器会存放在专用的超清洁室内，并且与生产相关的基材预处理和后期处理流程全部在此清洁室内完成。 此外，超清洁室内还配置有多种测量设备，如检测流程所使用的白光表面光度仪和高分辨率显微镜。利用定制光腔衰荡设置可以确定反射量（精度可达小数点后四位）以及损耗。 而测定以上数值必须使用表面粗糙度小于< 1 Å rms的超抛光基材。为了保证反射镜成品的品质，还会使用白光表面光度仪进行质量检测

光腔衰荡光谱Cavity Ring-Down (CRD)反射镜 基片材料Znse/Si/FuSi

我们为低损耗超级反射镜开发定制涂层，用于从1µm到11µm的光腔衰荡应用。如果您想按照特殊规格定制反射镜的涂层，请直接与我们联系。

LAYERTEC 激光反射镜 品牌汇总 (高功率转向镜/扫描镜/金属镜等)

反射镜由基材和反射涂层组成。 根据应用，一个波长范围被完全或部分反射。 同时，可以优化反射镜以允许其他波长范围通过（传输）。LAYERTEC 制造不同功率和波长范围的反射镜。 我们的核心竞争力是生产具有te别高反射率 (R > 99.999 %)、高损伤阈值 (LIDT) 的光学干涉涂层，以及修正超短脉冲激光器 (GDD) 中与折射率相关的传播时间差。

MaxR高反射涂层Cu铜反射镜(用于CO2激光腔镜)

我们的MaxR镀膜反射镜经过优化，可作为CO2激光腔镜使用，还可以用作激光谐振器外部的光束传输镜，例如在飞行光学系统或“台式镜”中。 我们的MaxR涂层特别坚固，客户告诉我们这是他们使用过的最耐用的镜面涂层。它可以承受多次清洁并且非常粘着。我们的MaxR涂层具有出色的抵抗气体激光放电中产生的紫外线辐射变暗效果的能力，使其成为用于腔体光学器件（如CO2激光器）的出色涂层。这些镜子具有长的使用寿命和长的保存期限。 我们标准波长提供了不同的增强金属涂层。该涂层设计针对10um – 11um的CO2激光线进行了高度优化，其他波长（例如电信或1微米）将需要针对该光谱区域进行优化的涂层。

＞99.5% 光纤镀膜反射镜 980/1310/1550/2000nm

光纤全反射镜(Fiber Mirror)用于掺铒光纤放大器的实例。其中，将一个光纤后向反射器置于一根掺饵光纤的末端，将光朝着入射光的方向反射回光纤中。用一个环形器直接将输入光和放大输出光导入其合适的光路中，这样一来信号光可以两次通过增益光纤，更有效吸收利用了放大器的增益。 后向反射器的另一个实际应用为构建可调后向反射器，如图2 所示。下游后向反射器的反馈信号会引起一些器件的不稳定，如激光二极管等。通过采用一个可调后向反射器，就可以确定器件对后向反射的灵敏度。可调衰减器可以让用户对器件引入标准反射。通过分析后向反射效应，用户可以计算器件的噪声水平、误码率、失真等参数。

超光滑超高（反射率＞99.995%）反射率镜 平面/凹面镜

环形激光陀螺仪组件或某些科学应用中的所谓超级镜需要具有极低损耗（即吸收和散射）的镀膜光学元件。这些反射镜还具有 R > 99.998% 和总损耗 < 10 ppm 的Max. 反射率. 筱晓使用德国改进的 IBS 机器，能够在超抛光基材上生产涂层。机器和环境的清洁度在专用的超净室中保持，并在此进行广泛的基材预处理和后处理。 用于检查程序的测量设备，例如白光轮廓仪和高分辨率显微镜（高达 x 1000）已经到位。定制的腔衰荡设置允许以最多四位小数的精度确定反射并参考损耗。

GTI 啁啾激光反射镜(矩形/圆形平面镜) 1030nm

GIRES-TOURNOIS-INTERFEROMETER (GTI)啁啾反射镜用于短脉冲激光器（如Yb:YAG或Yb:KGW激光器）中的脉冲压缩。筱晓还为钛宝石波长范围和其他近红外光谱范围的飞秒激光提供GTI反射镜。与棱镜压缩器相比，GTI反射镜减少了腔内损耗。

LAYERTEC 低损耗超高激光反射 平面镜 1550nm

损耗极低的激光光学器件，对于要求极低损耗的镀膜光学器件应用, 筱晓光子可提供R > 99.995 %、总损失小于10 ppm的反射镜。此类超级反射镜片可用于环形激光器陀螺仪组件或光腔衰荡应用。对超抛光基材加工低吸收、低散射镀膜时，我们会采用改进型IBS镀膜机。而为了保证清洁度，此类机器会存放在专用的超清洁室内，并且与生产相关的基材预处理和后期处理流程全部在此清洁室内完成。 此外，超清洁室内还配置有多种测量设备，如检测流程所使用的白光表面光度仪和高分辨率显微镜。利用定制光腔衰荡设置可以确定反射量（精度可达小数点后四位）以及损耗。 而测定以上数值必须使用表面粗糙度小于< 1 Å rms的超抛光基材。为了保证反射镜成品的品质，还会使用白光表面光度仪进行质量检测

LAYERTEC 光腔衰荡低色散高反射平凹面镜

损耗极低的激光光学器件，对于要求极低损耗的镀膜光学器件应用, 筱晓光子可提供R > 99.995 %、总损失小于10 ppm的反射镜。此类超级反射镜片可用于环形激光器陀螺仪组件或光腔衰荡应用。对超抛光基材加工低吸收、低散射镀膜时，我们会采用改进型IBS镀膜机。而为了保证清洁度，此类机器会存放在专用的超清洁室内，并且与生产相关的基材预处理和后期处理流程全部在此清洁室内完成。

99.5% 光纤镀膜反射镜 980/1310/1550/2000nm

光纤全反射镜(Fiber Mirror)用于掺铒光纤放大器的实例。其中，将一个光纤后向反射器置于一根掺饵光纤的末端，将光朝着入射光的方向反射回光纤中。用一个环形器直接将输入光和放大输出光导入其合适的光路中，这样一来信号光可以两次通过增益光纤，更有效吸收利用了放大器的增益。后向反射器的另一个实际应用为构建可调后向反射器，如图2 所示。下游后向反射器的反馈信号会引起一些器件的不稳定，如激光二极管等。通过采用一个可调后向反射器，就可以确定器件对后向反射的灵敏度。可调衰减器可以让用户对器件引入标准反射。通过分析后向反射效应，用户可以计算器件的噪声水平、误码率、失真等参数。图1.采用后向反射器和一个环形器的全光纤放大器
