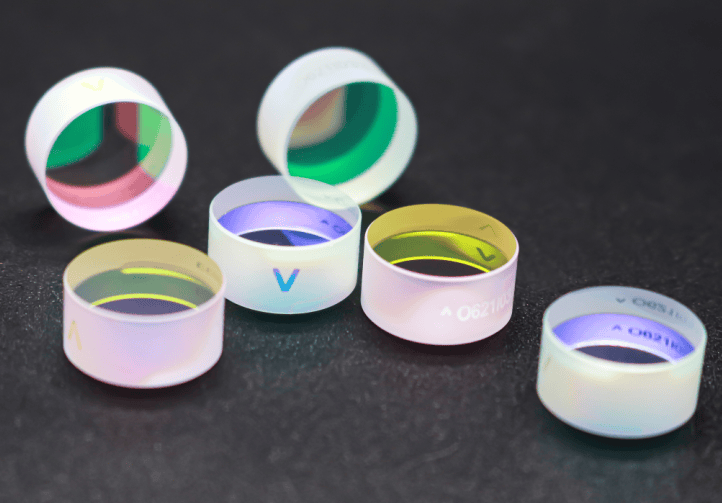

损耗极低的激光光学器件，对于要求极低损耗的镀膜光学器件应用, 筱晓光子可提供R > 99.995 %、总损失小于10 ppm的反射镜。此类超级反射镜片可用于环形激光器陀螺仪组件或光腔衰荡应用。 对超抛光基材加工低吸收、低散射镀膜时，我们会采用改进型IBS镀膜机。而为了保证清洁度，此类机器会存放在专用的超清洁室内，并且与生产相关的基材预处理和后期处理流程全部在此清洁室内完成。 此外，超清洁室内还配置有多种测量设备，如检测流程所使用的白光表面光度仪和高分辨率显微镜。利用定制光腔衰荡设置可以确定反射量（精度可达小数点后四位）以及损耗。 而测定以上数值必须使用表面粗糙度小于< 1 Å rms的超抛光基材。为了保证反射镜成品的品质，还会使用白光表面光度仪进行质量检测
产品特点低损耗、可定制不同尺寸、入射角：0deg/45deg可选
产品型号CRD-05-49-1516-45-1
应用领域TDLAS光腔衰荡
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
反射率 工作波长 规格尺寸
99.995% 1500-1600nm 12.7mm Ø x 6.35mm
基材以及镀膜参数：
材质 | 红外级熔融石英 Infrasil |
形状 | 圆形 |
直径(Ø) | 12.7，25.4 mm ,50.8(-0.1 mm) |
厚度(t) | 6.35 mm (±0.1 mm) |
边缘厚度 | 6.35 mm |
平行度 | 5ʹ |
光学参数 | 正面(S2) | 光学参数 | 背面(S1) |
形状 | 凹面 | 形状 | 平面 |
曲率半径 | 1,000 mm (±1 %) | 倒角 | 0.3 mm (±0.1 mm) |
倒角 | 0.3 mm (±0.1 mm) | 测试区 Øe | 20 |
测试区 Øe | 20 | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
3/-(0.2) [L/10 reg. @546.1nm] | 清洁度 | 5/2x0.04; L1x0.004 | |
清洁度 | 5/2x0.04; L1x0.004 | ||
内部测试区Øe | 10 | ||
清洁度 | 5/2x0.016 |
涂覆层规格 正面(S2) | 涂覆层规格 背面(S1) |
1st 工作范围 高反射(45°,15572nm)>99.995% | 1st 工作范围 减反射(0°,1450-1650nm)<0.2% |
类别：高反射 High Reflectance 偏振：unpol. 入射角 45° 波长范围:1572 nm 高反射 > 99.995 % | 类别 减反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波长范围 1450 - 1650 nm AR / HT < 0.2 % |
2nd 工作范围 T(0°,1550nm)~0.005% | |
类别：透射 Transmittance 偏振： unpol. 入射角 45° 波长范围：1550 nm HT ~ 0.005 % |

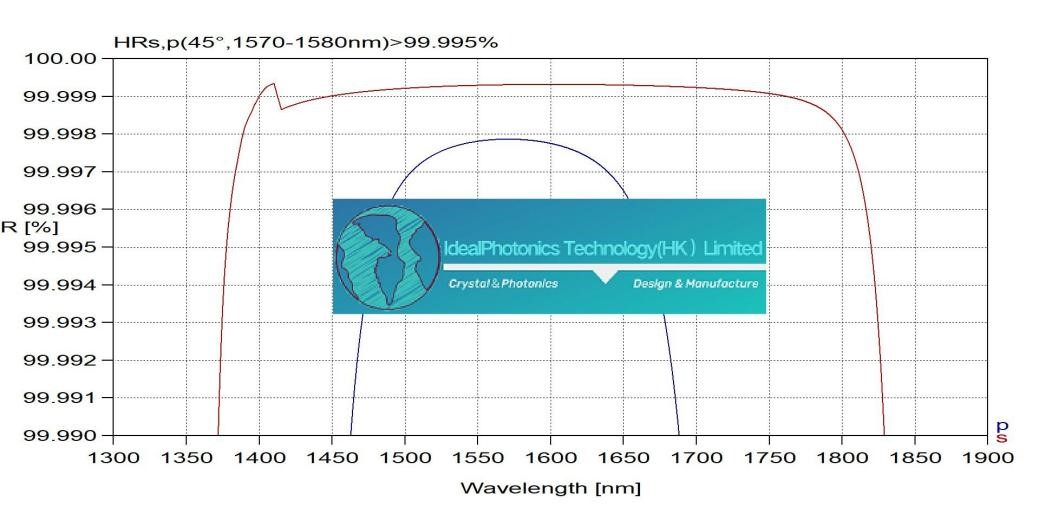

镀膜曲线：HRs,p(45°,1570-1580nm)>99.995%
CRD-□□□□-☆-A8▽-XX-ROC
□□□□: 尺寸
05: 0.5inchX6.35mm
10:1.0inchx6.35mm
20:2.0inchx6.35mm
*****
☆: 反射率
29: 99%
39:99.9%
49:99.99%
59:99.999%
▽:波段
1516: 1500-1600nm
0708: 700-800nm
....
4050:4000-5000nm
XX: AOI
0:0deg
30:30deg
45:45deg
ROC:曲率半径
1:1000mm
2:2000mm
