低色散反射镜 0° : 熔融石英 ( 红外） | pl-凹面 | 直径Ø=25. 0(- 0. 1) mm | te=6. 35( ± 0. 10) mm | // <5min S1: Øe20 | 3/ 0. 2( 0. 2) [ L/ 10] | 5/ 2x0. 04; L1x0. 004 | 倒角 0. 3 减反射( 0° , 1250- 1540nm)<0. 2% S2( ^): r=1000mm( ± 1%) CC | Øe20 | 3/-( 0. 2) [ L/ 10 reg.] | 5/ 2x0. 04; L1x0. 004 | 倒角 0. 3 Øe10 | 5/ 2x0. 016 高反射( 0° , 1392nm) >99. 995% (低色散) T( 0° , 1392nm) ~15ppm
产品特点
产品型号140976
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
反射率 入射角度 工作波长 规格尺寸
99.995% 0deg 1250-1540nm 25mm Ø × 6.35mm
名称 | 140976 (标准版)激光反射镜 |
类别 | 低色散激光镜片 |
激光器类别 | Yb:YAG-激光器 |
激光器类型 | Nd:YAG-激光器 |
涂覆层材料(下面) | 137682 |
涂覆层材料(背面) | 140757 |
一般参数
材质 | 红外硅302 |
形状 | 圆形 |
直径(Ø) | 25 mm (-0.1 mm) |
厚度(t) | 6.35 mm (±0.1 mm) |
边缘厚度 | 6.35 mm |
平行度 | 5ʹ |
光学参数 | 正面(S2) | 光学参数 | 背面 (S1) |
形状 | 凹面 | 形状 | 平面 |
曲率半径 | 1,000 mm | 倒角 Chamfer | 0.3 mm (±1 %) |
倒角 | 0.3 mm (±0.1 mm) | 测试区 Øe | 20 |
测试区 Øe | 20 | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
曲面容差 | 3/-(0.2) [L/10 reg. @546.1nm] | 清洁度 | 5/2x0.04; L1x0.004 |
清洁度 | 5/2x0.04; L1x0.004 | ||
内部测试区Øe | 10 | ||
清洁度 | 5/2x0.025 |
涂覆层规格 | |

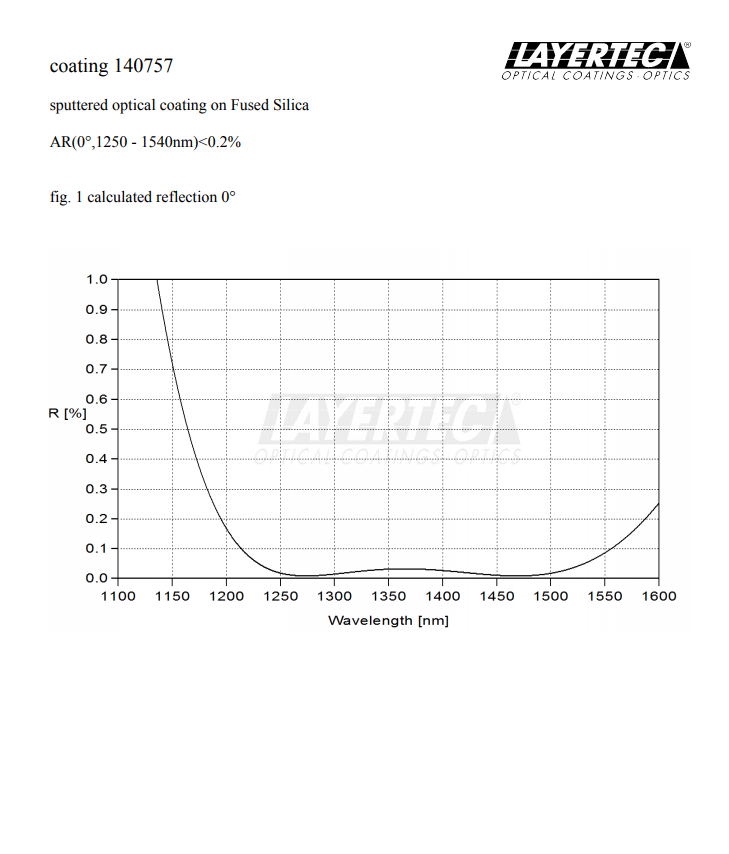

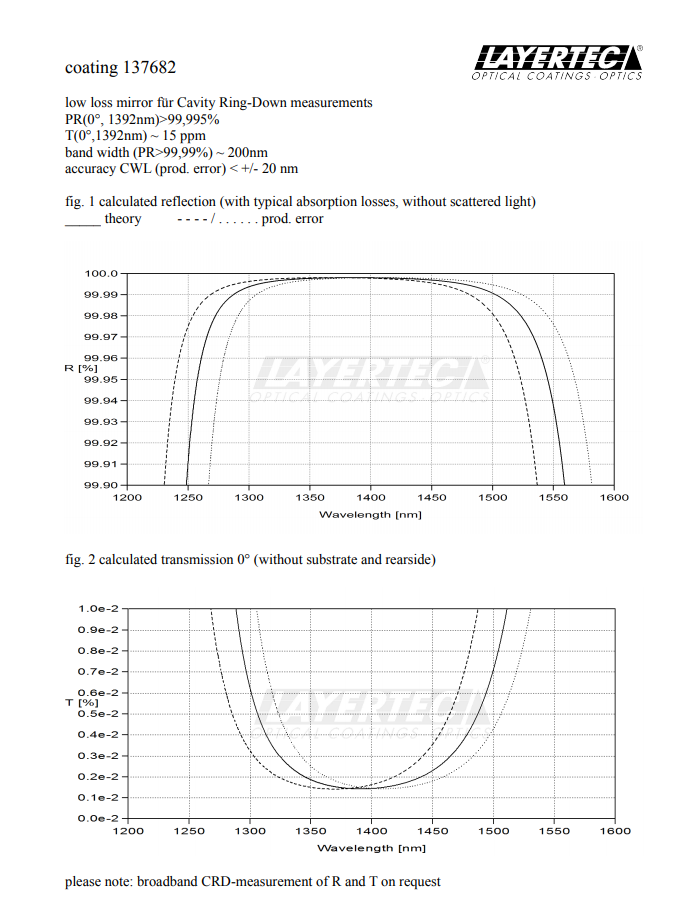

正面 (S2) (137682) | 背面 (S1) (140757) |
1st 工作范围 HR(0°,1392nm)>99.995% | 1st 工作范围 AR(0°,1250-1540nm)<0.2% |
类别 高反射 High Reflectance 偏振 unpol. 入射角 0° 波长范围 1392 nm HR > 99.995 % | 类别 减反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波长范围 1250 - 1540 nm AR / HT < 0.2 % |
2nd 工作范围 T(0°,1392nm)~0.0015% | |
类别 透射 Transmittance 偏振 unpol. 入射角 0° 波长范围 1392 nm T ~ 0.0015 %
|  |
