损耗极低的激光光学器件，对于要求极低损耗的镀膜光学器件应用, 筱晓光子可提供R > 99.995 %、总损失小于10 ppm的反射镜。此类超级反射镜片可用于环形激光器陀螺仪组件或光腔衰荡应用。
产品特点低损耗、 可定制不同尺寸、 入射角：0deg/45deg可选
产品型号140977
应用领域TDLAS光腔衰荡
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
反射率 入射角度 工作波长 规格尺寸
1550nm>99. 99% 0deg 1450-1650nm 25mm Ø × 6.35mm
名称 | 140977 标准版激光反射镜 |
类别 | 低色散激光镜片 |
激光器类别 | Yb:YAG-激光器 |
激光器类型 | Nd:YAG-激光器 |
涂覆层材料(下面) | 137683 |
涂覆层材料(背面) | 140851 |
一般参数
材质 | 红外硅302 |
形状 | 圆形 |
直径(Ø) | 25 mm (-0.1 mm) |
厚度(t) | 6.35 mm (±0.1 mm) |
边缘厚度 | 6.35 mm |
平行度 | 5ʹ |
光学参数 | 正面(S2) | 光学参数 | 背面(S1) |
形状 | 凹面 | 形状 | 平面 |
曲率半径 | 1,000 mm (±1 %) | 倒角 | 0.3 mm (±0.1 mm) |
倒角 | 0.3 mm (±0.1 mm) | 测试区 Øe | 20 |
测试区 Øe | 20 | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
3/-(0.2) [L/10 reg. @546.1nm] | 清洁度 | 5/2x0.04; L1x0.004 | |
清洁度 | 5/2x0.04; L1x0.004 | ||
内部测试区Øe | 10 | ||
清洁度 | 5/2x0.016 |
涂覆层规格 | |

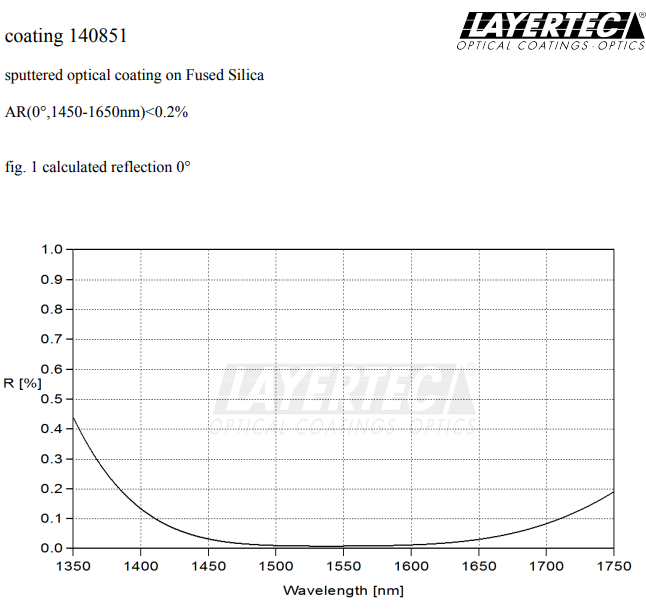

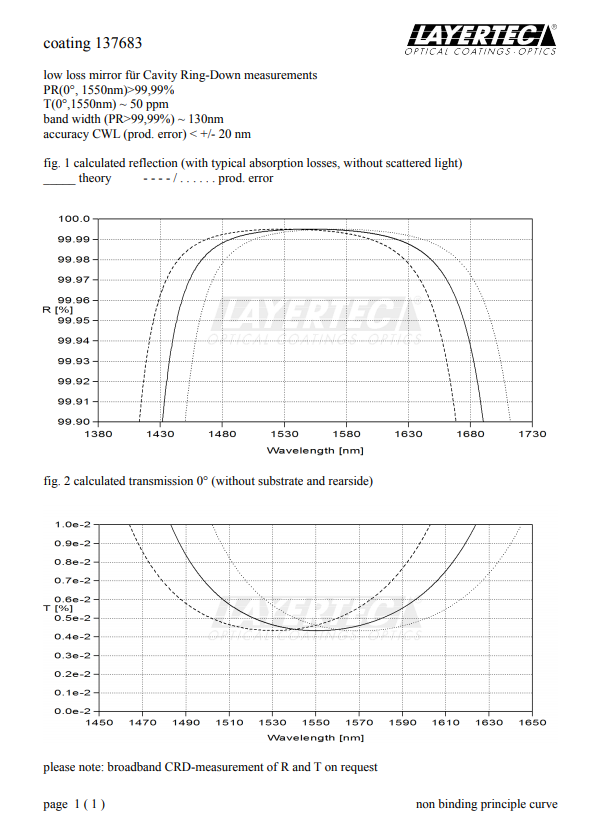

正面(S2) (137683) | 背面(S1) (140851) |
1st 工作范围 HR(0°,1550nm)>99.99% | 1st 工作范围 AR(0°,1450-1650nm)<0.2% |
类别 高反射 High Reflectance 偏振 unpol. 入射角 0° 波长范围 1550 nm 高反射 > 99.99 % | 类别 减反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波长范围 1450 - 1650 nm AR / HT < 0.2 % |
2nd 工作范围 T(0°,1550nm)~0.005% | |
类别 透射 Transmittance 偏振 unpol. 入射角 0° 波长范围 1550 nm T ~ 0.005 % | |
 |  |
