GIRES-TOURNOIS-INTERFEROMETER (GTI)啁啾反射镜用于短脉冲激光器（如Yb:YAG或Yb:KGW激光器）中的脉冲压缩。筱晓还为钛宝石波长范围和其他近红外光谱范围的飞秒激光提供GTI反射镜。与棱镜压缩器相比，GTI反射镜减少了腔内损耗。
产品特点非常高的反射率 、中心波长、带宽和GDD符合客户规格请注意，带宽和GDD是紧密相连的。 、负GDD的高值会导致非常窄的带宽光谱 、公差为中心波长的±1%。 、内部设计计算和测量能力（GDD 250–1700 nm，CRD 210–1800 nm的反射率测量）
产品型号GTI-40X10X12.5-10000-1030
应用领域脉冲压缩 超快激光器 光通道诊断
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
反射率 入射角度 工作波长
99.9% 6° 1030nm
名称 | 110641 |
类别 | 啁啾镜 |
激光器分类 | ps-Laser Optics fs-Laser Optics |
激光器类型 | Yb:YAG-Laser |
涂层材料（正面） | 115391 |
一般参数
材质 | Corning 7980 |
形状 | 矩形 |
长x宽 | 40x10mm |
厚度(t) | 12.5 mm (±0.1 mm) |
特殊特征 Special feature | with marked corner (带有标记的拐角) |
光学参数 | 正面(S2) | 光学参数 | 背面 (S1) |
形状 | 平面 | 形状 | 平面 |
倒角 Chamfer | 0.4 mm (±0.1 mm) | 倒角 Chamfer | 0.4 mm (±0.1 mm) |
测试区 Øe(Test area Øe) | 34X8 (OVAL 椭圆形) | ||
曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] | ||
清洁度 | 5/3x0.04; L1x0.004 |
涂覆层规格 | |
正面 (S2) (115391) | 背面 Uncoated |

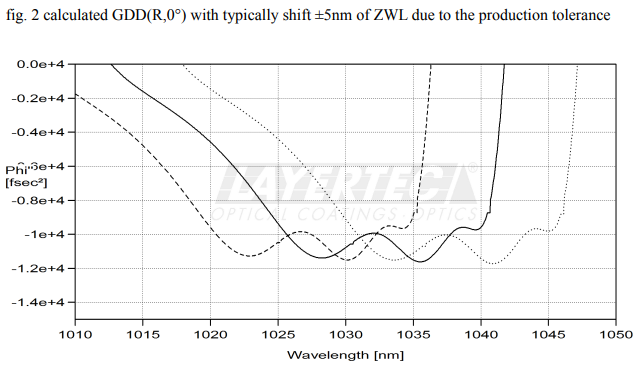

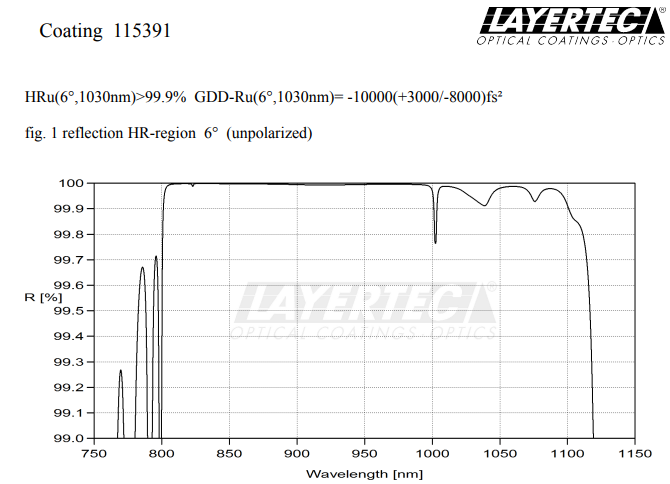

1st 工作范围 HRu(6°,1030nm)>99.9%, GDD=-10000fs² | |
类别 高反射 High Reflectance 偏振 unpol. 入射角 0° 波长范围 1030 nm HR 99.9% GDD negative -10000 fs² |
相关测试

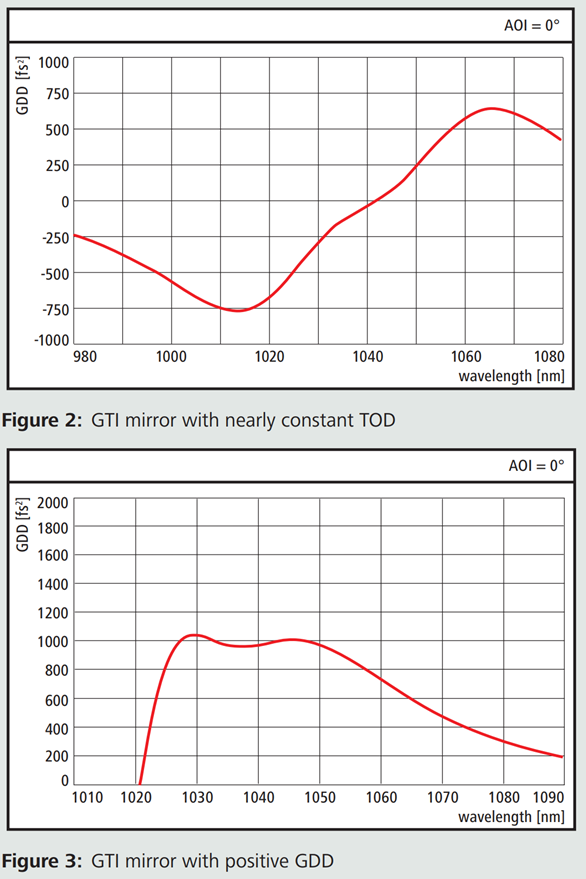

GTI - MIRRORS 应用在Yb:YAG - AND Yb:KGW- LASERS

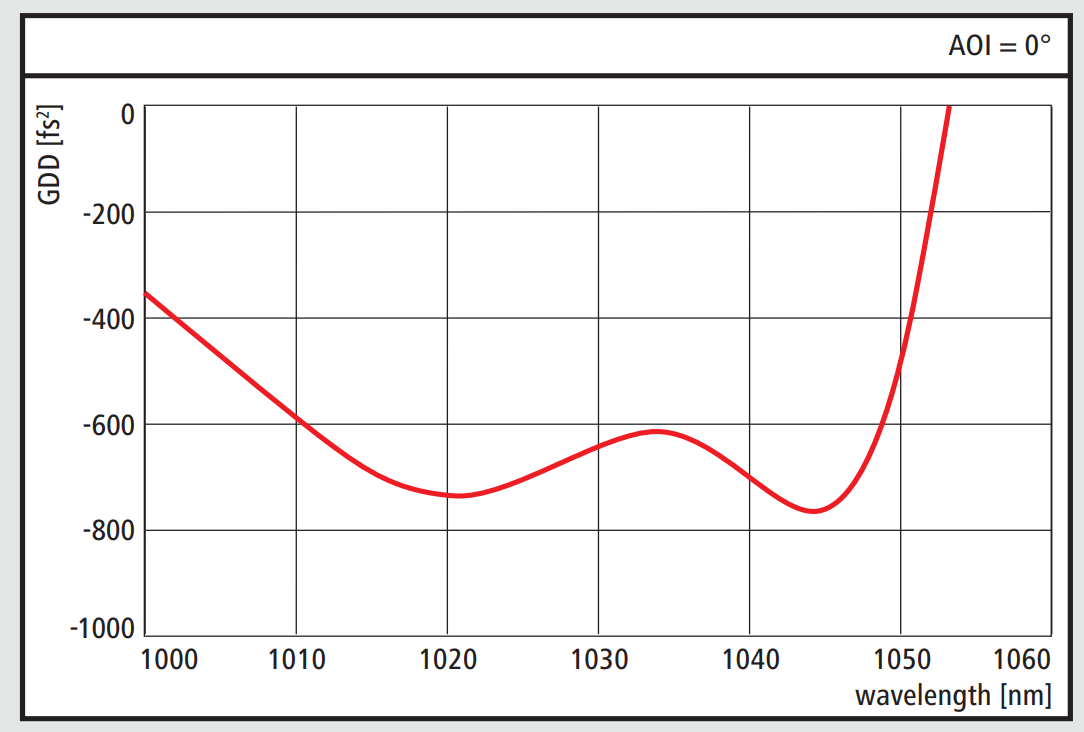

图4:GDD（0°-10°，1030 nm）~-700 fs2的后侧GTI后视镜的GDD光谱。反射镜通过正面有AR涂层的基板进行照射。背面GTI反射镜对表面污染不敏感，表面污染有时会扭曲正面GTI反射镜的GDD光谱

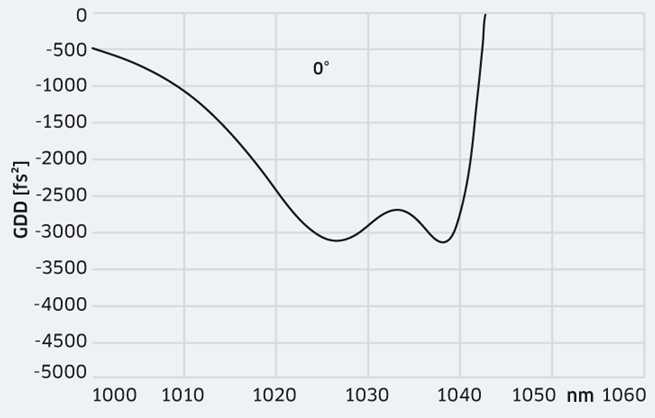

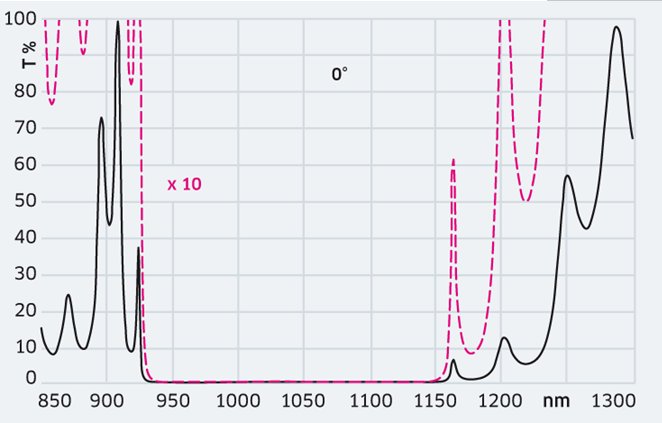

图5HR 1030 nm / 0-5° GDD -2900 fs²
1030 nm: R > 99.95%, GDD (R) ±500 fs² (IBS-coating)

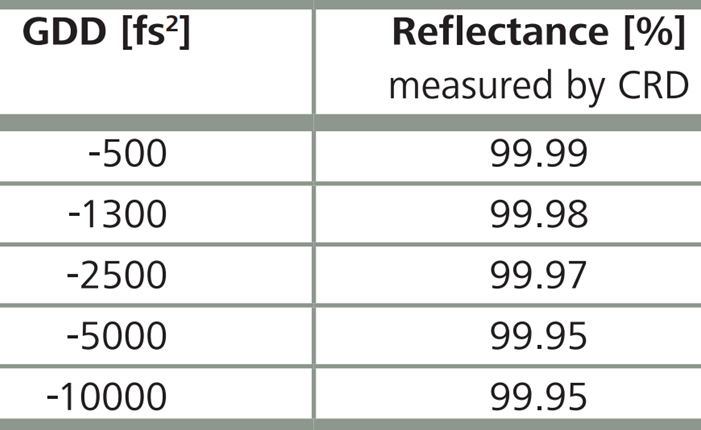

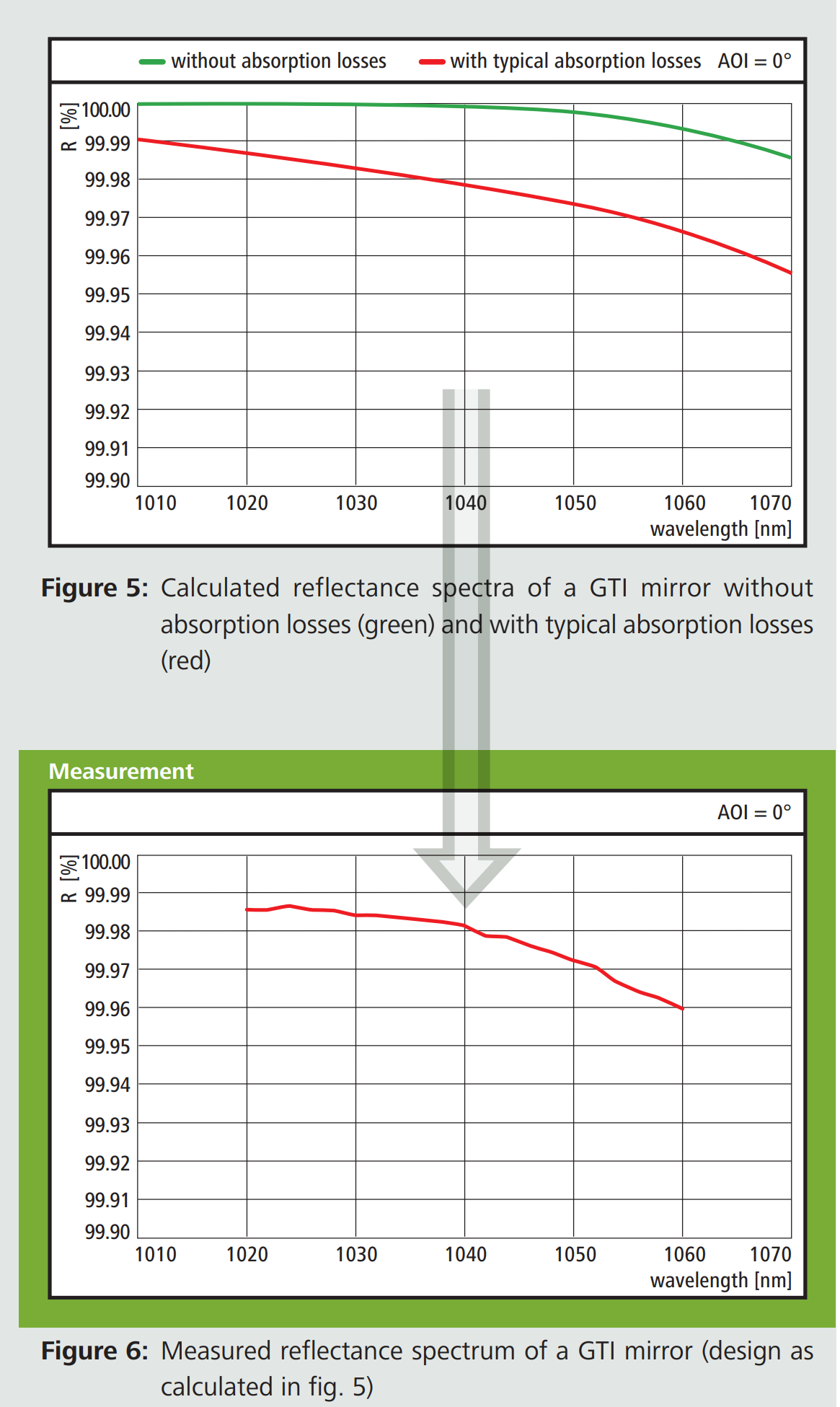

GTI啁啾镜光损耗测试

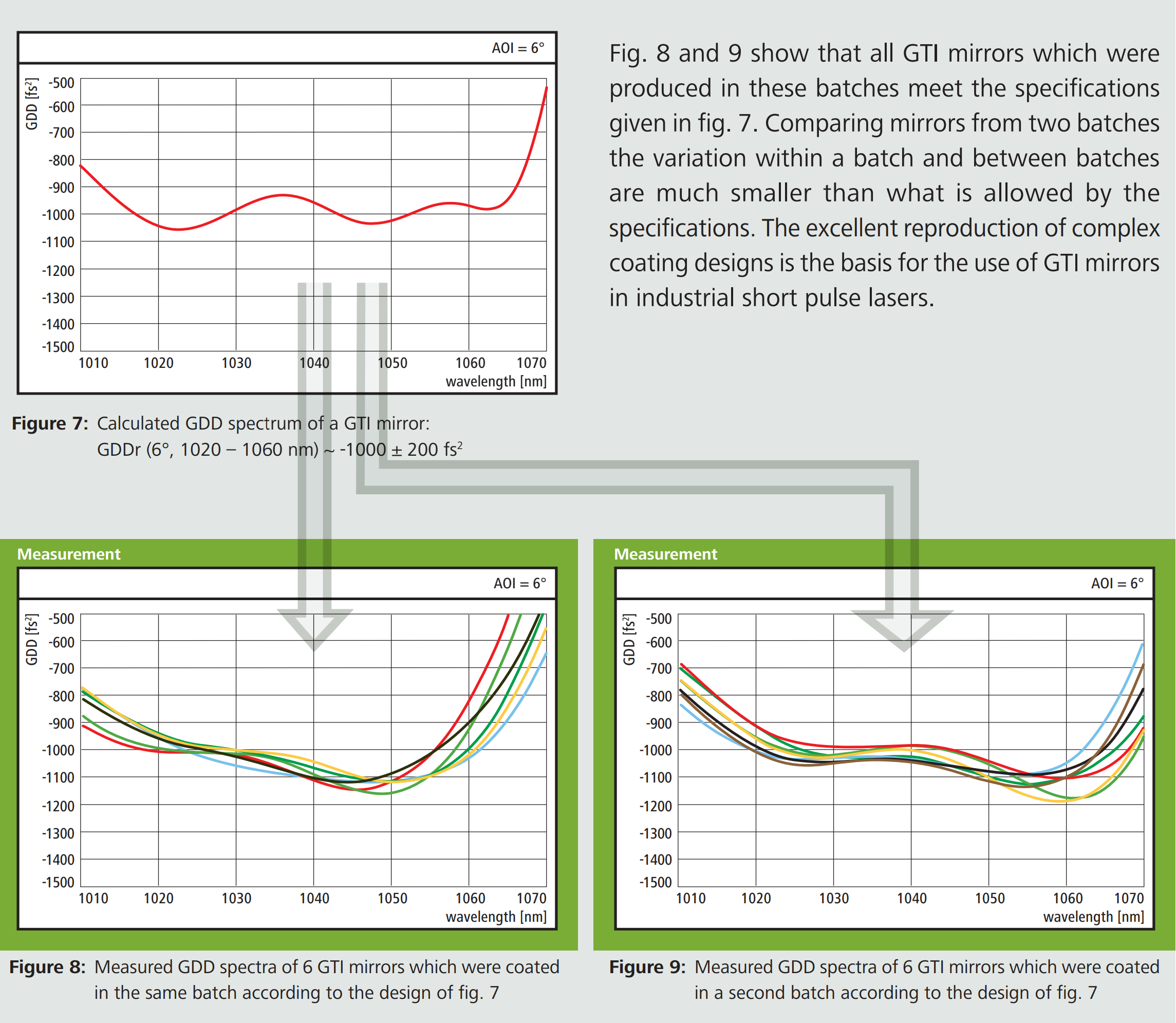

GTI反射镜的涂层均匀性和再现性
订购信息：
GTI- □□□□-☆-▽
□□□□: 尺寸
126: 直径：12.7X厚度6.35mm
*****
256: 直径：25.4X厚度6.35mm
508:直径：50.8X厚度8mm
其他
☆ : GDD
-500: GDD -500 fs²
-1000:GDD -1000 fs²
-2500: GDD -2500 fs²
▽: Operation Wavelength Range
980: 980nm
1030: 1030nm
2000:2000nm
无
