损耗极低的激光光学器件，对于要求极低损耗的镀膜光学器件应用, 筱晓光子可提供R > 99.995 %、总损失小于10 ppm的反射镜。此类超级反射镜片可用于环形激光器陀螺仪组件或光腔衰荡应用。对超抛光基材加工低吸收、低散射镀膜时，我们会采用改进型IBS镀膜机。而为了保证清洁度，此类机器会存放在专用的超清洁室内，并且与生产相关的基材预处理和后期处理流程全部在此清洁室内完成。 此外，超清洁室内还配置有多种测量设备，如检测流程所使用的白光表面光度仪和高分辨率显微镜。利用定制光腔衰荡设置可以确定反射量（精度可达小数点后四位）以及损耗。 而测定以上数值必须使用表面粗糙度小于< 1 Å rms的超抛光基材。为了保证反射镜成品的品质，还会使用白光表面光度仪进行质量检测
产品特点低损耗、可定制不同尺寸、入射角：0deg
产品型号149595
应用领域TDLAS光腔衰荡
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
入射角度 工作波长 规格尺寸
0° 1450-1650nm 25mm Ø × 6.35mm
产品
名称 | 149595标准版激光平面反射镜 |
类别 | 低损耗光学器件 |
涂覆层材料(下面) | 137683 |
涂覆层材料(背面) | 140851 |
光学通用参数
材质 | Infrasil 302 |
形状 | 圆形 |
直径(Ø) | 25 mm (-0.1 mm) |
厚度(t) | 6.35 mm (±0.1 mm) |
平行度 | 5ʹ |
光学参数 | 正面(S2) | 光学参数 | 背面(S1) |
形状 | 平面 | 形状 | 平面 |
倒角 | 0.3 mm (±0.1 mm) | 倒角 | 0.3 mm (±0.1 mm) |
测试区(Test area) Øe | 21 | 测试区(Test area) Øe | 21 |
表面形状公差 | 3/0.2(0.2) [L/10 @546.1nm] | 表面形状公差 | 3/0.2(0.2) [L/10 @546.1nm] |
清洁度 | 5/1x0.04; L1x0.004 | 清洁度 | 5/1x0.04; L1x0.004 |
涂层规格正面（S2）（137683） | 涂层规格后侧（S1）（140851） |
1st 工作范围HR（0°，1550nm）>99.99% | 1st 工作范围 减反射(0°,1450-1650nm)<0.2% |
类别 高反射率 偏振 unpol. 入射角 0° 波长范围 1550 nm HR > 99.99 % | 类别 减反射(Anti-Reflectance) 偏振 unpol. 入射角 0° 波长范围 1450 - 1650 nm AR / HT < 0.2 % |
2nd 工作范围 T(0°,1550nm)~0.005% | |
类别 透射率(Transmittance) 偏振 unpol. 入射角 0° 波长范围 1550 nm T ~ 0.005 % |
涂层137683
低损耗反射镜für腔衰荡测量
PR（0°，1550nm）>99.99%
温度（0°，1550nm）~50 ppm
带宽（PR>99,99%）~130nm
精度CWL（产品误差）<+/-20 nm

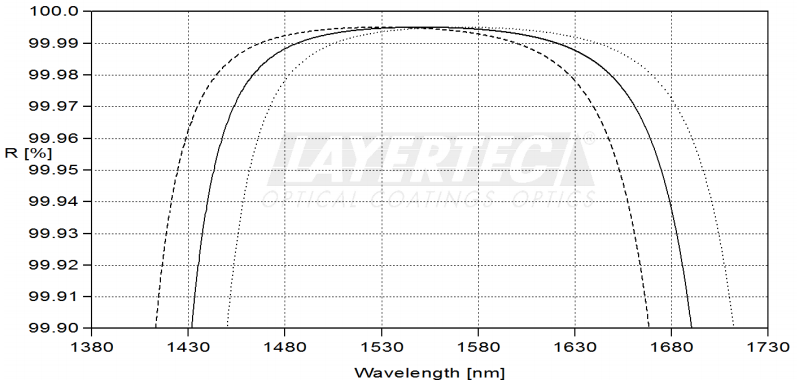

图1计算的反射（具有典型吸收损耗，无散射光）_____理论----/……生产误差

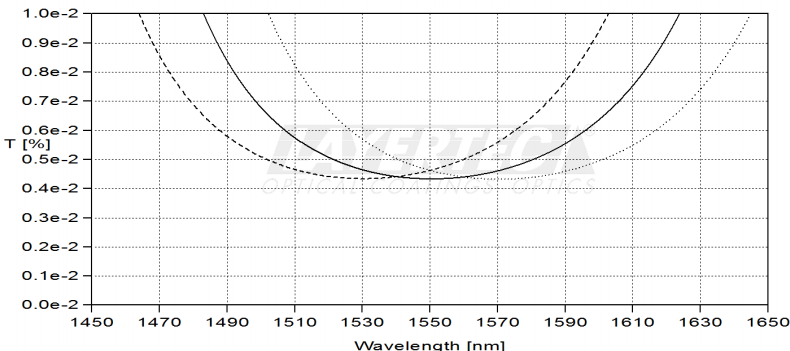

图2计算的传输0°（无基板和背面）
请注意：根据要求测量R和T的宽带CRD
涂层140851
熔融二氧化硅上的溅射光学涂层
AR（0°，1450-1650nm）<0.2%

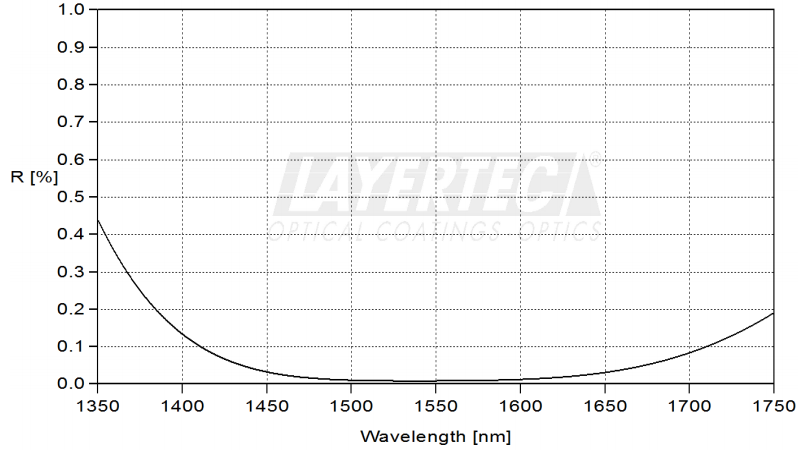

图1计算的反射0°
