KBR溴化钾中红外50:50分光镜（1-28um）

CTL-25mm 是光电导天线 (PCA) 的附件，安装在直径为 25.4 mm 的铝制散热器上，并配有 BATOP 的超半球形硅衬底透镜。

产品信息产品型号 折射率密度介电常数 操作

溴化钾中红外50:50分光镜,尺寸 72mm dia X 10 mm 945-7210H 1.5μm at 10μm2.753g / cc4.9 @ 1MHz 加入询价单

溴化钾中红外50:50分光镜 ,尺寸 69.85mm dia X 8 mm 945-6908H 1.5μm at 10μm2.753g / cc4.9 @ 1MHz 加入询价单

溴化钾中红外50:50分光镜,尺寸 57.15 mm diaX 8 mm 945-5718H 1.5μm at 10μm2.753g / cc4.9 @ 1MHz 加入询价单

溴化钾中红外50:50分光镜,尺寸 57.15mm dia X 6 mm 945-5716H 1.5μm at 10μm2.753g / cc4.9 @ 1MHz 加入询价单

溴化钾中红外50:50分光镜,尺寸 50mm dia X 6 mm 945-0506H 1.5μm at 10μm2.753g / cc4.9 @ 1MHz 加入询价单

溴化钾中红外50:50分光镜,尺寸 32mm dia X 3 mm 945-3716H 1.5μm at 10μm2.753g / cc4.9 @ 1MHz 加入询价单

溴化钾中红外50:50分光镜,尺寸 25mm dia X 2 mm 945-3516H 1.5μm at 10μm2.753g / cc4.9 @ 1MHz 加入询价单

镀铂金二色性分光镜（0.4-12.0 µm）

Microphotns是FT-IR分束器组件和子组件供应商。我们为市场提供全系列的光学元件，标准涂层和新设计的技术支持。我们的分束器用于生产的仪器，已应用在危险材料，环境控制，过程控制和材料识别的领域。Terahertzlabs,inc拥有对分束器设计和制造的关键参数的广泛了解。我们能够采取分束器设计和改进您的独te应用程序的理想。我们对红外材料纯度，平面度要求，角度公差，补偿器匹配以及补偿时的相位和幅度响应以及我们特殊涂层的关键完成特性的知识将补充您的设计。研究和开发服务可通过我们的过程工程人员解决一些更常见的问题，如边缘，啁啾和在中红外到远红外光谱区域所需的光谱覆盖不足等问题。

产品信息产品型号 规格尺寸传输范围 操作

镀铂金二色性分光镜 25mm dia X 3 mm 905-5716H 25mm dia × 3 mm0.4-12μm 加入询价单

镀铂金二色性分光镜 50mm dia X 3 mm 905-3516H 50mm dia × 3 mm0.4-12μm 加入询价单

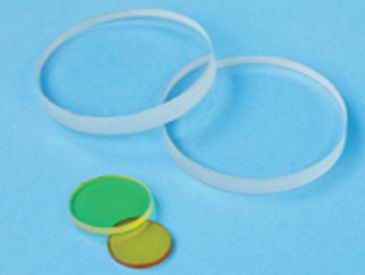

中红外CaF2氟化钙红外分光镜50%/50%（2-8um）

氟化钙（CaF2）是近红外分束器的优选材料选择。我们的CaF2具有高的纯度，质量和稠度，并且在所有SiO2材料中发现零O-H吸收。羟基带分束器衬底吸收常常限制在近红外测量中的测量精度。我们用于CaF2分束器的Photon Pro涂层的带宽被优化以覆盖所有近红外和大多数拉曼区域，包括斯托克斯和反斯托克斯。

产品信息产品型号 规格尺寸密度介电常数 操作

中红外抛光氟化钙 (CaF2) 分束镜,直径50.8mm,厚度5mm MP-CAF2-50.8-5-BS-MIR 50.8mm Ø x 5mm3.18 g/cc6.76 at 1MHz 加入询价单

中红外抛光氟化钙 (CaF2 分束镜,直径50.8mm,厚度2mm) MP-CAF2-50.8-2-BS-MIR 50.8mm Ø x 2mm3.18 g/cc6.76 at 1MHz 加入询价单

中红外抛光氟化钙 (CaF2 分束镜,直径38.1mm,厚度3mm) MP-CAF2-38.1-3-BS-MIR 38.1mm dia x 3mm3.18 g/cc6.76 at 1MHz 加入询价单

中红外抛光氟化钙 (CaF2 分束镜,直径25.4mm,厚度3mm) MP-CAF2-25.4-3-BS-MIR 25.4mm Ø × 3mm3.18 g/cc6.76 at 1MHz 加入询价单

中红外抛光氟化钙 (CaF2) 分束镜,直径25.4mm,厚度2mm MP-CAF2-25.4-2-BS-MIR 25.4mm Ø × 2mm3.18 g/cc6.76 at 1MHz 加入询价单

中红外CaF2红外分光镜50%/50%（1-5um）

氟化钙（CaF2）是近红外分束器的优选材料选择。我们的CaF2具有高的纯度，质量和稠度，并且在所有SiO2材料中发现零O-H吸收。羟基带分束器衬底吸收常常限制在近红外测量中的测量精度。我们用于CaF2分束器的Photon Pro涂层的带宽被优化以覆盖所有近红外和大多数拉曼区域，包括斯托克斯和反斯托克斯。

产品信息产品型号 规格尺寸分光比偏差 操作

1-5um 50：50中红外氟化钙分光镜 38mm dia x 3mm MP-CAF2-38-3-BS-IR 38mm dia x 3mm10% 加入询价单

1-5um 50：50中红外氟化钙分光镜 50mm dia x 3mm MP-CAF2-50-3-BS-IR 50mm dia x 3mm10% 加入询价单

1-5um 50：50中红外氟化钙分光镜 25mm dia x 2mm MP-CAF2-25.4-2-BS-IR 25mm dia x 2mm10% 加入询价单

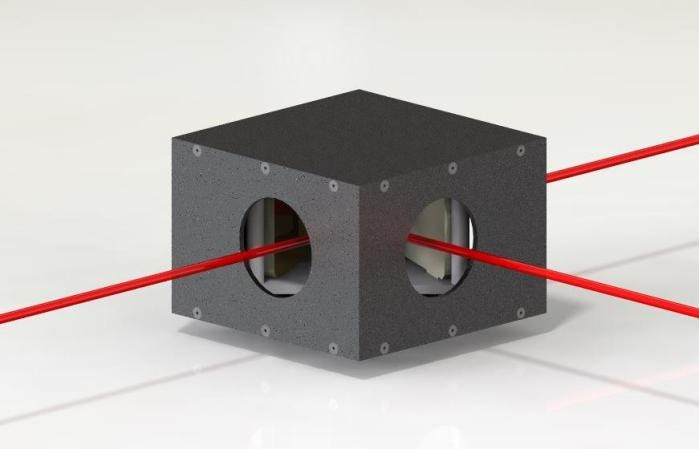

PLX中空分束五面镜 HBPM 400-700nm

五面镜具有更好的精度和波长透射性的性能,中空分束五面镜通过相互之间成90度的输出光线来扩展范围。作为中空光学组件，它不像固体五棱镜那样有波长限制。HBPM的特点是精度优于1弧秒。

产品信息产品型号 清晰光圈(英寸/毫米)工作波长 操作

PLX中空分束五面镜精度优于1弧秒 (HBPM),HBPM-20 HBPM-20 2.0/50400-700nm 加入询价单

PLX中空分束五面镜 (HBPM)精度优于1弧秒 HBPM-10 HBPM-10 1.0/25400-700nm 加入询价单

ZNSE硒化锌红外50:50分光镜 2-20μm

硒化锌 (ZnSe) 是常用的材料，因为它对红外 CO2 激光束的透过率高（吸收系数小），并且可以传播可见的导光。使用非球面镜头、平凸镜头或弯月镜头。焦距越长，光斑直径和焦距越大。请根据工件选择镜头。当使用高压气体来辅助切削加工时，请根据气压选择镜头的厚度。

产品信息产品型号 规格尺寸分光比 操作

ZNSE硒化锌红外50:50分光镜（7-14um）,尺寸：25.4mm dia x 3mm MP- ZNSE-25.4x3-50/50-BS 25.4mm Ø × 3mm50:50 加入询价单

ZNSE硒化锌红外50:50分光镜（7-14um）,尺寸：38mm dia x 3mm MP- ZNSE-38x3-50/50-BS 38mm Ø x 3mm50:50 加入询价单

ZNSE硒化锌红外50:50分光镜（7-14um）,尺寸：50mm dia x 3mm MP- ZNSE-50x3-50/50-BS 50mm Ø x 3mm50:50 加入询价单

硒化锌红外50:50分光镜（3-12um 产品尺寸 25mm dia x 2mm) MP-ZNSE-25x2-50/50-BS 25mm Ø × 2mm50:50 加入询价单

IR抛光硒化锌(ZnSe)分光镜 0.6-21um (beamsplitter 45° 矩形分束镜)

ZnSe 在红外元器件窗片透镜以及光谱分析ATR 棱镜领域有着广泛的应用。硒化锌(Zinc Selenide)对于CO2激光器的元器件也是一种良好的选择。在二氧化碳激光器工作的波段10.6 microns附近有着良好的透射率。硒化锌材料是一种黄色透明的多晶材料, 结晶颗粒大小约为70μm, 透光范围0.5-15μm。由化学气相沉积(CVD)方法合成的基本不存在杂质吸收, 散射损失极低。由于对10.6μm波长光的吸收很小, 因此成为制作高功率CO2激光器系统中光学器件的材料。此外在其整个透光波段内, 也是在不同光学系统中所普遍使用的材料。硒化锌材料对热冲击具有很高的承受能力, 使它成为高功率CO2激光器系统中的光学材料。硬度只是多光谱级ZnS的2/3, 材质较软易产生划痕, 而且材料折射率较大, 所以需要在其表面镀制高硬度减反射膜来加以保护并获得较高的透过率。在其常用光谱范围内, 散射很低。在用做高功率激光器件时, 需要严格控制材料的体吸收和内部结构缺陷, 并采用小破坏程度的抛光技术和高光学质量的镀膜工艺。

产品信息产品型号 工作波长规格尺寸 操作

IR抛光硒化锌(ZnSe)分光镜 0.6-21um (beamsplitter 45° 矩形分束镜) ZnSeBS50.8-50.8-3 0.6-21um50.8 x 50.8 x 3mm 加入询价单

FTIR分束器 0.65-8.5μm

总览 Tydex公司长期为欧洲、美国和远东地区的客户提供用于FTIR光谱分析的分束器/补偿器对（无涂层基板和涂层成品零件）。分束器或补偿器被用于傅里叶变换红外(FTIR)光谱仪中的迈克尔逊干涉仪部分。分束器和补偿器的波长范围可以覆盖从可见光到远红外，波长范围由材料决定。

产品信息产品型号 传输范围分光比 操作

FTIR分束器/分光镜 Tydex 0.65-8.5um FTIR-CaF2-50 0.65-8.5μm50:50 加入询价单

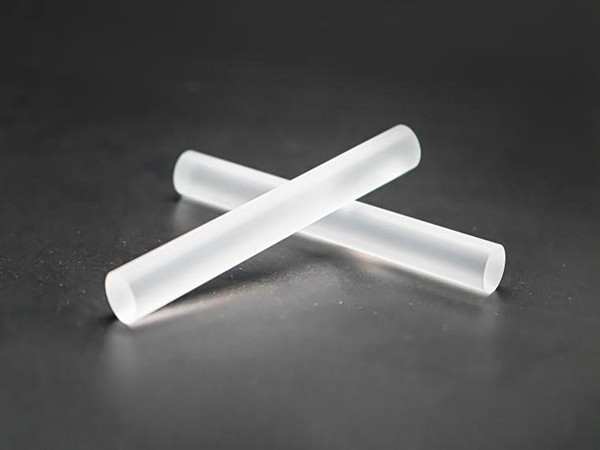

中红外抛光CaF2氟化钙圆柱Rod分光镜

氟化钙（CaF2）是近红外分束器的优选材料选择。我们的CaF2具有高的纯度，质量和稠度，并且在所有SiO2材料中发现零O-H吸收。羟基带分束器衬底吸收常常限制在近红外测量中的测量精度。我们用于CaF2分束器的Photon Pro涂层的带宽被优化以覆盖所有近红外和大多数拉曼区域，包括斯托克斯和反斯托克斯。

产品信息产品型号 规格尺寸 操作

中红外抛光CaF2氟化钙圆柱 (Rod分光镜直径10mm dia x 80mm） MP-CAF2-D10-L80 10mm dia x 80mm 加入询价单

镀金二色性分光镜（0.4-12.0 µm）

Microphotns是FT-IR分束器组件和子组件供应商。我们为市场提供全系列的光学元件，标准涂层和新设计的技术支持。我们的分束器用于生产的仪器，已应用在危险材料，环境控制，过程控制和材料识别的领域。Terahertzlabs,inc拥有对分束器设计和制造的关键参数的广泛了解。我们能够采取分束器设计和改进您的独te应用程序的理想。我们对红外材料纯度，平面度要求，角度公差，补偿器匹配以及补偿时的相位和幅度响应以及我们特殊涂层的关键完成特性的知识将补充您的设计。研究和开发服务可通过我们的过程工程人员解决一些更常见的问题，如边缘，啁啾和在中红外到远红外光谱区域所需的光谱覆盖不足等问题。

产品信息产品型号 传输范围规格尺寸 操作

镀金二色性分光镜 50mm dia X 5 mm 805-5716H 0.4-12μm50mm dia X 5 mm 加入询价单

镀金二色性分光镜 50mm dia X 2 mm 805-0506H 0.4-12μm50mm dia X 2 mm 加入询价单

镀金二色性分光镜 25mm dia X 5 mm 805-3716H 0.4-12μm25mm dia X 5 mm 加入询价单

镀金二色性分光镜 25mm dia X 3 mm 805-3516H 0.4-12μm25mm dia X 3 mm 加入询价单

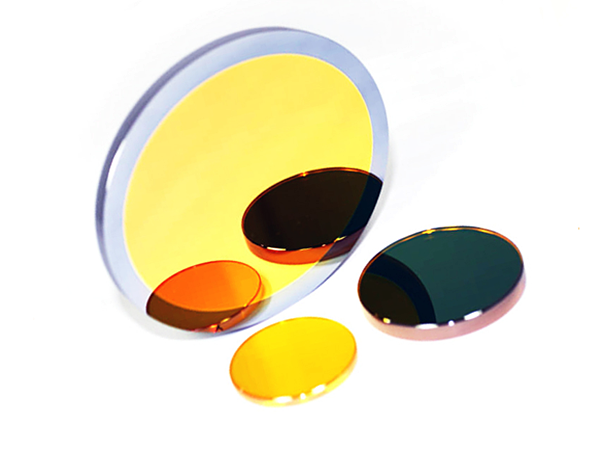

CO2激光器使用的反射镜部分反射镜分光镜(ZnSe/Ge/GaAs)

部分反射器用于激光腔内或激光器外部以分离光束。在前一种情况下，涂层将规定用于垂直入射，而对于后者，涂层通常用于 45 度入射角。当用于非垂直入射时，还需要考虑偏振，S、P 或 R（与 AV 相同）。常见的分束器涂层是 50%，用于将光束分成两个相等功率的光束。定分束器时需要考虑偏振，否则反射和透射光束的功率将不正确。筱晓光子有一个特殊的“偏振不敏感”涂层，它消除了 50:50 情况下的这个问题，反射了 50% 的 S 和 P 偏振。入射的圆偏振辐射被平均分成两个圆偏振光束。

产品信息产品型号 反射率入射角度规格尺寸 操作

ZnSe平面部分反射器/分光镜直径25.4mm 10ZPF3-80-N 80%45deg25.4mm Ø × 3mm 加入询价单

硒化锌ZnSe分光镜直径25.0mm 9.8PIB3-45 45%45deg25mm Ø × 3mm 加入询价单

ZnSe硒化锌平面部分反射器/分光镜直径50.8mm ET 5mm 20ZPF5-50-S-9.4 50%45deg50.8mm Ø x 5mm 加入询价单

ZnSe硒化锌平面部分反射器/分光镜直径44.45mm ET 4mm 17.5ZPF4-17-N 17%45deg44.45mm Ø x 4mm 加入询价单

ZnSe硒化锌平面部分反射器/分光镜直径40mm ET 4mm 15.7ZPF4-50-N 50%45deg40mm Ø x 4mm 加入询价单

ZnSe硒化锌平面部分反射器/分光镜直径38.05mm ET 3mm 15ZPF3-17-N 17%45deg38.05mm Ø x 3mm 加入询价单

ZnSe硒化锌平面部分反射器/分光镜直径32mm ET 5mm 12.6ZPF5-17-N 17%45deg32mm Ø × 5mm 加入询价单

ZnSe硒化锌平面部分反射器/分光镜直径28mm ET 3.1mm 11ZPF3-27-N 27%45deg28mm Ø × 3.1mm 加入询价单

锗Ge曲面部分反射器/分光镜直径38.05mm 边缘厚ET 4mm 15GER35-99.5 99.5%45deg38.05mm Ø x 4mm 加入询价单

ZnSe硒化锌曲面部分反射器/分光镜直径50.8mm ET 5mm 20ZPC0011 85%45deg50.8mm Ø x 5mm 加入询价单

ZnSe硒化锌曲面部分反射器/分光镜直径38.05mm ET 6.3mm 15ZPC0016 99.6%45deg38.05mm Ø x 6.3mm 加入询价单

ZnSe硒化锌曲面部分反射器/分光镜直径32mm ET 5mm 12.6ZPC0010 99.6%45deg32mm Ø × 5mm 加入询价单

ZnSe硒化锌曲面部分反射器/分光镜直径28mm ET 4mm 11NFO010 50%45deg28mm Ø × 4mm 加入询价单

锗Ge曲面部分反射器/分光镜直径28mm 边缘厚ET 6mm 11GER10-99.5 99.5%45deg28mm Ø × 6mm 加入询价单

ZnSe硒化锌曲面部分反射器/分光镜直径25.4mm ET 3mm 10ZPC0010 40%45deg25.4mm Ø × 3mm 加入询价单

ZnSe硒化锌曲面部分反射器/分光镜直径16.2mm ET 2.7mm 60.4ZPC001 17%45deg16.2mm Ø x 2.7mm 加入询价单

ZnSe硒化锌曲面部分反射器/分光镜直径15mm ET 3.0mm 5.9ZPC0010 85%45deg15mm Ø x 3.0mm 加入询价单

锗Ge曲面部分反射器/分光镜直径25.4mm 边缘厚ET 3mm 10GER20-99 99.5%45deg25.4mm Ø × 3mm 加入询价单

锗Ge曲面部分反射器/分光镜直径25.4mm ET 6mm 10GER15-99 99.6%45deg25.4mm Ø × 6mm 加入询价单

砷化镓GaAs平面部分反射器/分光镜直径28mm 11GPF8679 65%45deg28mm Ø × 3mm 加入询价单

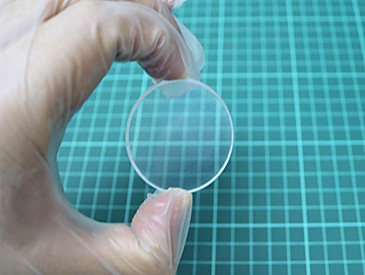

CVD金刚石微波太赫兹窗片/透镜/分束镜

微波等离子体CVD金刚石圆片：掺硼盘（蓝色）、光学级金刚石、机械级、未抛光盘。CVD金刚石最重要的性能是无与伦比的硬度，高的导热系数（>1800 W/mK，是铜的五倍）宽带光学透明度，极度化学惰性，不受任何酸或其他化学物质的影响。仅在非常高的温度下（T>700°C，含氧环境下）石墨化，在惰性环境中为1500℃）

产品信息产品型号 直径厚度操作

50:50金刚石分束器 (光学等级 CVD金刚石直径 2inch 厚度 1mm) MP-CVDD-BS-50.8-1 2inch无加入询价单

硒化锌分光镜

BS-10.6-10PIB3-45分光镜可将单光束分成两束不同功率的光束。最常见的功率分配比例是45°入射角下的50:50，但也可提供其他比例。选择分光镜时需要考虑偏振，否则反射和透射光束的功率将不准确。我们采用特殊的“偏振不敏感”涂层，可消除50:50情况下的功率分配问题，反射50%的S偏振和P偏振。入射的圆偏振辐射被等分分成两束圆偏振光束。由于涂层之一采用锗，因此涂层在视觉上不透明，分光镜不能用于分离可见的指向光束。由于涂层的吸收率相对较高，入射强度不应超过500 W/cm²，以避免热透镜效应。

产品信息产品型号 直径分光比 操作

中红外分光镜 BS-10.6-10PIB3-45 25.4mm50：50 +/- 1% 加入询价单
