激光反射镜: 熔融石英 | pl-凹面 | 直径Ø=25. 0(- 0. 1) mm | te=6. 35( ± 0. 10) mm | //<5min S1: Øe21 | 3/ 0. 2( 0. 2) [ L/ 10] | 5/ 2x0. 04; L1x0. 004 | 倒角 0. 3 减反射( 0° , 633nm)<0. 3% + 减反射( 0° , 1030- 1064nm) <0. 2% S2( ^): r=1000mm( ± 1%) CC | Øe21 | 3/-( 0. 2) [ L/ 10 reg.] | 5/ 1x0. 04; L1x0. 004 |倒角 0. 3 Øe10 | 5/ 1x0. 016 高反射( 0° , 1030- 1064nm) >99. 994% (低色散) + 光阻膜( 0° , 600- 650nm) ~95... 98% T( 0° , 1030- 1064nm) ~0. 005%
产品特点
产品型号107442
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
反射率 入射角度 工作波长 规格尺寸
1030-1064nm：~99.994%/600 - 650 nm ：~95 - 98 % 0deg 1030-1064nm/600 - 650 nm 25mm Ø × 6.35mm
名称 | 107442 激光反射镜 |
类别 | 输出耦合镜 |
激光器类别 | Yb:YAG-激光器 |
激光器类型 | Nd:YAG-激光器 |
涂覆层材料(下面) | 114766 |
涂覆层材料(背面) | 122292 |
一般参数
材质 | 康宁 7980 2F 或同等材质 |
形状 | 圆形 |
直径(Ø) | 25 mm (-0.1 mm) |
厚度(t) | 6.35 mm (±0.1 mm) |
边缘厚度 | 6.35 mm |
平行度 | 5ʹ |
光学参数 | 正面(S2) | 光学参数 | 背面 (S1) |
形状 | 凹面 | 形状 | 平面 |
曲率半径 | 1,000 mm | 倒角 Chamfer | 0.3 mm (±1 %) |
倒角 | 0.3 mm (±0.1 mm) | 测试区 Øe | 21 |
测试区 Øe | 21 | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
曲面容差 | 3/-(0.2) [L/10 reg. @546.1nm] | 清洁度 | 5/2x0.04; L1x0.004 |
清洁度 | 5/1x0.04; L1x0.004 | ||
内部测试区Øe | 10 | ||
清洁度 | 5/1x0.016 |
涂覆层规格 | |

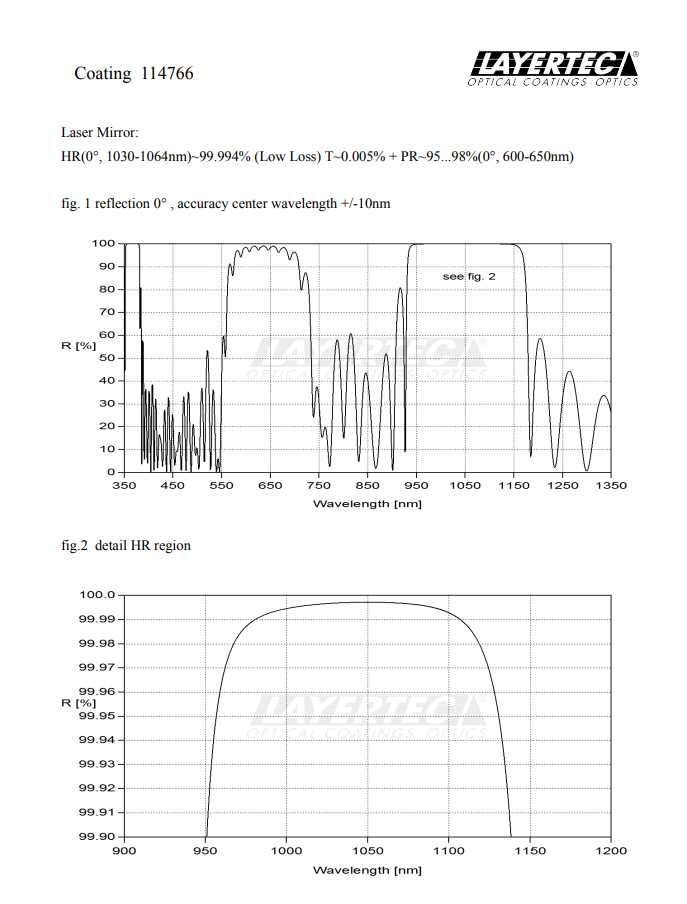

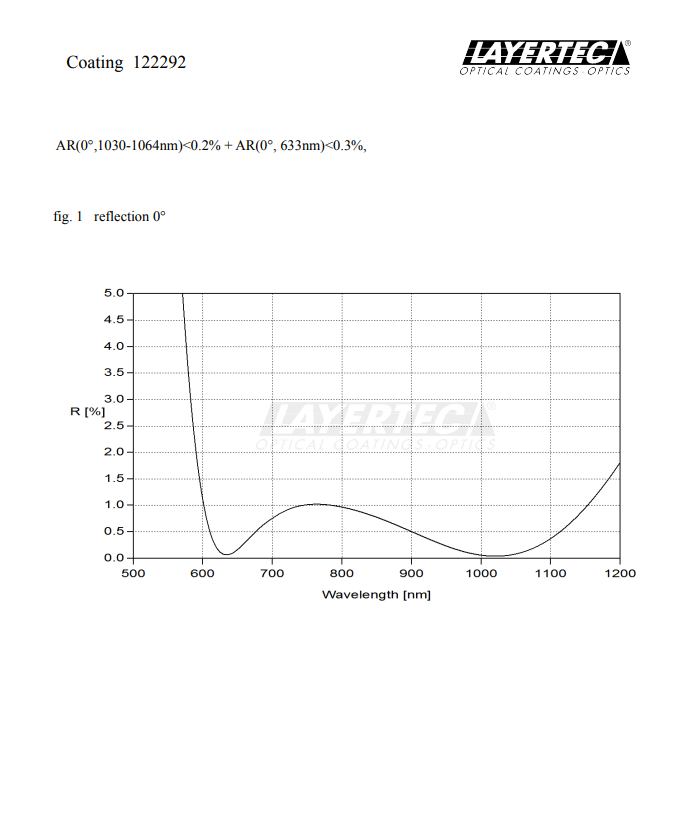

正面 (S2) (114766) | 背面 (S1) (122292) |
1st 工作范围 PR(0°,1030-1064nm) ~99.994% | 1st 工作范围 AR(0°,633nm)<0.3% |
类别 部分反射比 Partial Reflectance 偏振 unpol. 入射角 0° 波长范围 1030 - 1064 nm PR ~ 99.994 % | 类别 减反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波长范围 633 nm AR / HT < 0.3 % |
2nd 工作范围 光阻膜(0°,600-650nm) ~95-98% | 2nd 工作范围 AR(0°,1030-1064nm)<0.2% |
类别 部分反射 Partial Reflectance 偏振 unpol. 入射角 0° 波长范围 600 - 650 nm PR ~ 95 - 98 % | 类别 减反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波长范围 1030 - 1064 nm AR / HT < 0.2 % |
3rd 工作范围 T(0°,1030-1064nm) ~0.005% | |
类别 透射 Transmittance 偏振 unpol. 入射角 0° 波长范围 1030 - 1064 nm T ~ 0.005 %
|  |
