激光反射镜: 熔融石英 ( 红外) | pl- 凹面| Ø=25. 0(- 0. 1) mm | te=6. 35( ± 0. 10) mm | 楔角=30ʹ S1: 侧楔 | Øe21 | 3/ 0. 2( 0. 2) [ L/ 10] | 5/ 1x0. 04; L1x0. 004 | 倒角 1. 0 减反射( 0° , 2022- 2222nm)<0. 25% S2( ^): r=1000mm( ± 1%) CC | Øe21 | 3/-( 0. 2) [ L/ 10 reg.] | 5/ 1x0. 04; L1x0. 04 | 倒角 0. 3 Øe10 | 5/ 1x0. 016 高反射( 0° , 2022- 2222nm) >99. 99% (低色散) T( 0° , 2122nm) ~0. 002%
产品特点
产品型号109589
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
反射率 入射角度 工作波长 规格尺寸
99.99 % 0deg 2022-2222nm 25mm Ø × 6.35mm
名称 | 109589 (标准版)激光反射镜 |
类别 | 低色散激光镜片 |
激光器类别 | Yb:YAG-激光器 |
激光器类型 | Nd:YAG-激光器 |
涂覆层材料(下面) | 115246 |
涂覆层材料(背面) | 126133 |
光学参数
材质 | 红外硅302 |
形状 | 圆形 |
直径(Ø) | 25 mm (-0.1 mm) |
厚度(t) | 6.35 mm (±0.1 mm) |
边缘厚度 | 6.35 mm |
平行度 | 5ʹ |
光学参数 | 正面(S2) | 光学参数 | 背面 (S1) |
形状 | 凹面 | 形状 | 平面 |
曲率半径 | 1,000 mm | 楔角 | 30ʹ |
倒角 | 0.3 mm (±0.1 mm) | 倒角 | 1 mm (±1 %) |
测试区 Øe | 21 | 测试区 Øe | 21 |
曲面容差 | 3/-(0.2) [L/10 reg. @546.1nm] | 曲面容差 | 3/0.2(0.2) [L/10 @546.1nm] |
清洁度 | 5/1x0.04; L1x0.004 | 清洁度 | 5/1x0.04; L1x0.004 |
内部测试区Øe | 10 | ||
清洁度 | 5/1x0.016 |

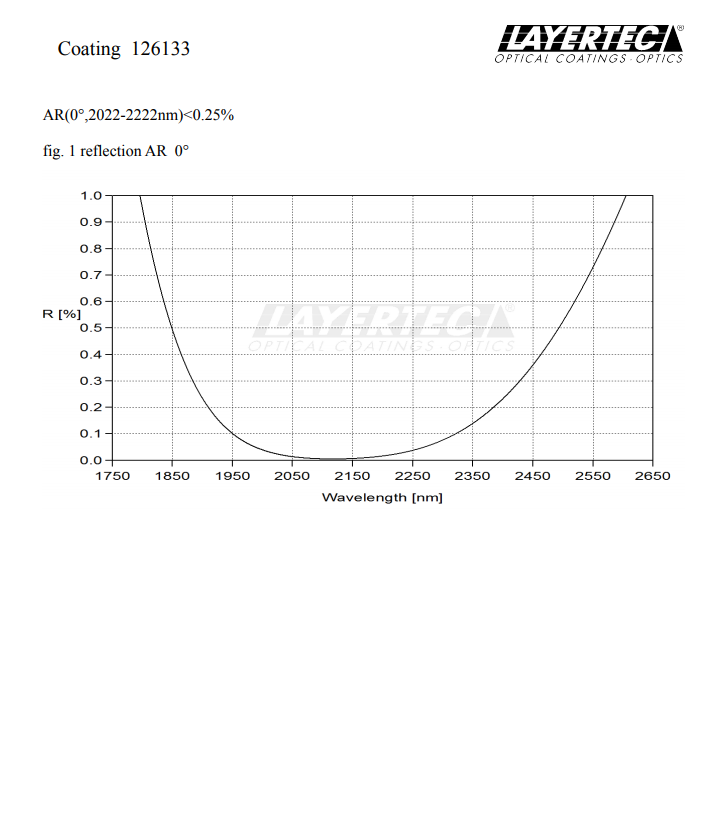

涂覆层规格 | |
正面 (S2) (115246) | 背面 (S1) (126133) |

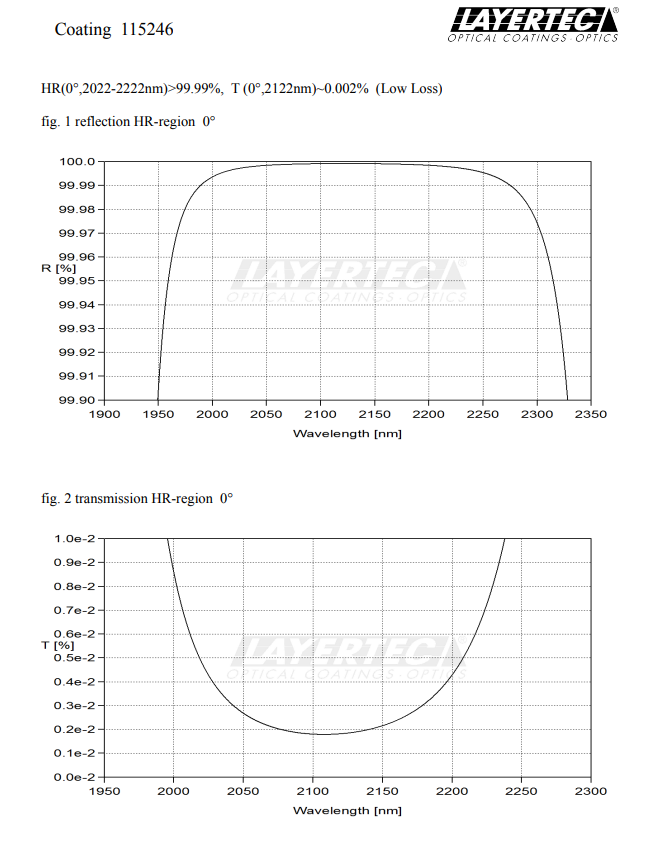

1st 工作范围 HR(0°,2022-2222nm)>99.99% | 1st 工作范围 AR(0°,2022-2222nm)<0.25% |
类别 高反射 High Reflectance 偏振 unpol. 入射角 0° 波长范围 2022 - 2222 nm 高反射 > 99.99 % | 类别 减反射 Anti-Reflectance 偏振 unpol. 入射角 0° 波长范围 2022 - 2222 nm AR / HT < 0.25 % |
2nd工作范围 T(0°,2022-2222nm)~0.002% | |
类别 透射 Transmittance 偏振 unpol. 入射角 0° 波长范围 2022 - 2222 nm T ~ 0.002 %
|  |
