产品总览 MP-VA150用于压电器件的高电压功率放大器是一种台式开环放大器，适用于筱晓光子的的PZT窄线宽可调谐激光器、光纤拉伸器。这种放大器的电压增益为15，能够产生的最大输出电压为+150 V，连续输出电流为2.5 A(峰值电流10 A)，且噪声低。MP-VA150非常适合需要用高脉冲电流给高电容负载迅速充放电的动态应用，比如液体分配和减振应用。
产品特点SHV母接头、 SHV电缆(60英寸)单独提供、 15X固定电压增益、 监控输出(BNC)：-3 V - 15 V、 温度传感器，用于过热保护、 电压过载保护、 最大驱动电压为150 V
产品型号MP-VA150
应用领域PZT调制高压驱动测试测量非线性效应研究
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
电压输出范围 最大驱动电压
-30 V - 150 V DC 150 V
压电输出 | |
电压输出范围 | -30 V to 150 V DC |
电压增益 | 15 |
输出电流 | 2.5 A Continuous (AC RMS), 10 A Peak |
电压稳定性 | 100 ppm Over 24 hours (30分钟热机以后) |
噪声 | < 0.5 mV RMS (Bandwidth 20 Hz to 100 kHz) |
典型压电电容 | 1 to 10 µFa |
输入 | |
输入类型 | Single Ended |
输入阻抗 | 10 kΩ |
输入电压范围 | -2 V to 10 V DC |
全量程输入电压 | 10 V DC ±2% |
监控输出 (BNC) | |
输出电压范围 | -3 V to 15 V |
输出阻抗 | 220 Ω |
最小推荐负载阻抗 | 10 kΩ |
短路/过载保护 | Yes |
温度传感器 | Yes |
比例因子（HV 监视器） | 1/10 (15 V for a Max Piezo Voltage of 150 V) |
输入电学功率要求 (IEC Connector) | |
供电电压 | 85 - 264 VAC |
供电电流 | < 2 A (Ignoring Power on Transient) |
保护 | Internal Fuse, Qty. 2, T3. 15 A H 250 V Anti-Surge Ceramic |
通用参数 | |
尺寸 | 300.0 mm x 305.0 mm x 154.9 mm |
重量 | 6.0 kg (12.12 lbs) |
工作温度 | 5 °C to 40 °C |
备注：连接压电器件，放大的电压通过仪器后面板的安全高压(SHV)母接头输出，以提升安全性。与BNC接头相比，SHV接头还有额外的绝缘层和凹进去的导电销，以防未连接时意外接触。SHV母头与BNC公头不匹配，以防接入低电压接头。
配套使用产品：633nm窄线宽PZT波长可调谐模块 单模光纤PZT拉伸器

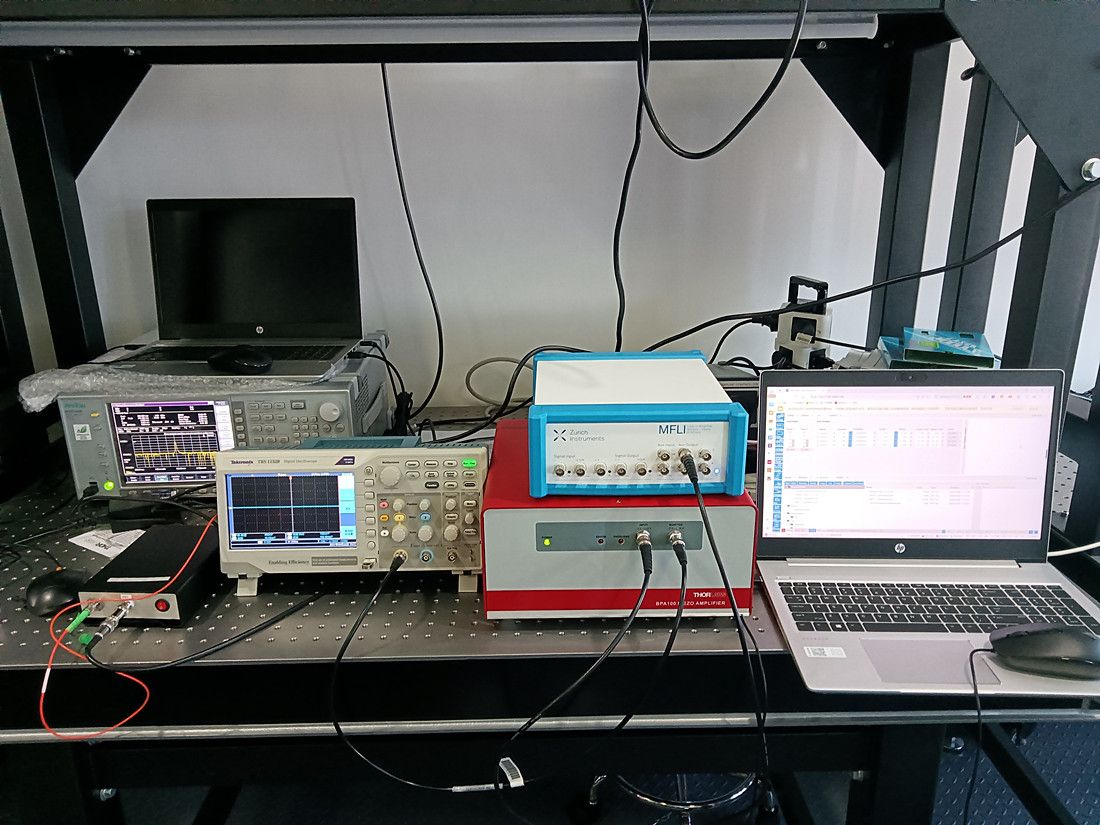

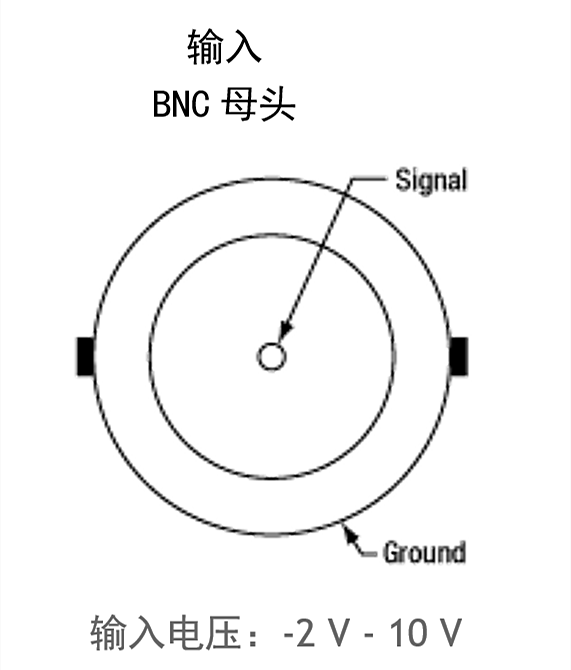

引脚定义

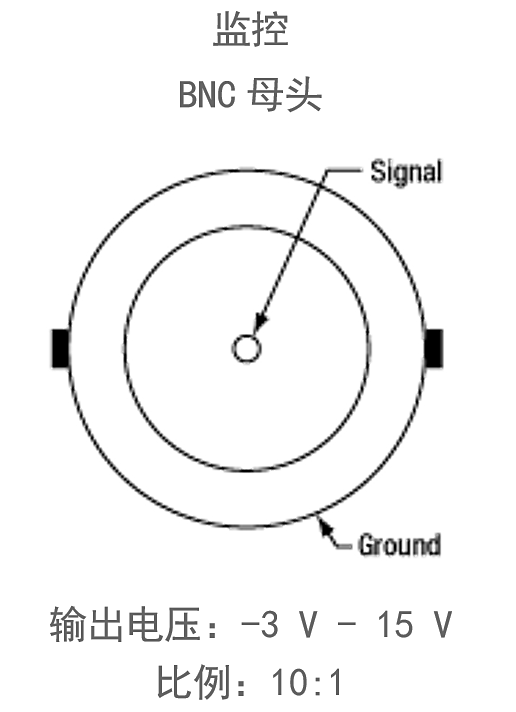

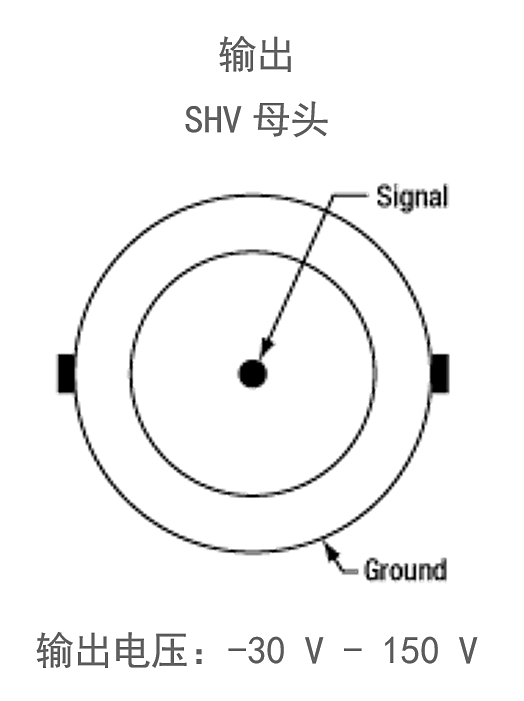

SHV接头与BNC不匹配。SHV母头还有一个接触销，由黑色实心圆圈表示。
前后面板显示图：

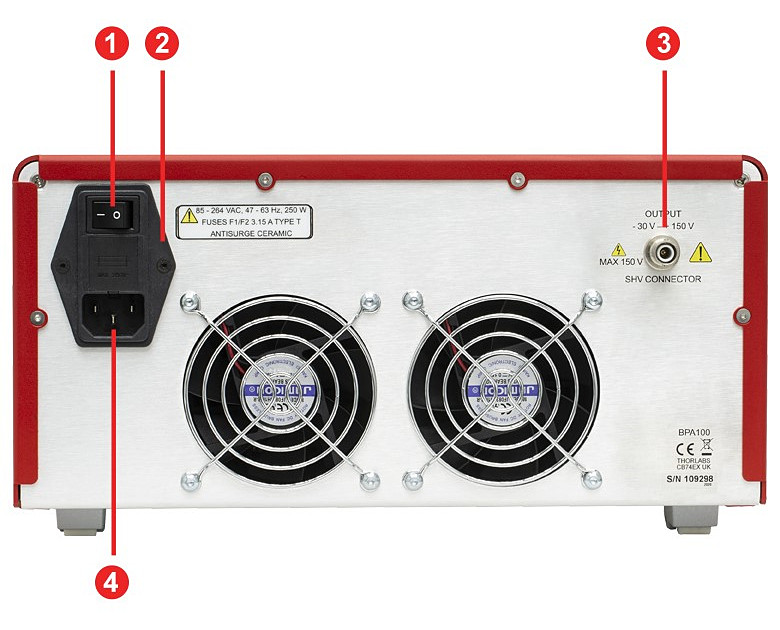

后面板
Back Panel | |
Callout | Description |
1 | AC Power Switch |
2 | Fuse Tray |
3 | SHV Female Connector (-30 V to 150 V Output) |
4 | AC Power Cord Connector |
前面板
Front Panel | |
Callout | Description |
1 | On/Off Green LED Indicator |
2 | Red LED, Error Indicator |
3 | Red LED, Overload Indicator |
4 | BNC Female Connector for Input Source, -2 V to 10 V |
