SBL-2242741585-0303-E1 是一款 J 波段低噪声放大器，在 220 至 270 GHz 的频率范围内具有 15 dB 的典型小信号增益和 8.5 dB 的标称噪声系数。WR-03 频段低噪声放大器的直流电源要求为 +8 VDC/50 mA。输入和输出端口配置提供带 WR-03 波导和 UG-387/UM 防翘曲法兰的内联结构。
产品特点先进的噪声系数、 低功耗
产品型号SBL-2242741585-0303-E1
应用领域成像系统6G系统
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
频率 增益 输入回波损耗
220-270GHz 15dB 5 dB
电性能指标:
参数 | Min值 | 典型值 | Max值 |
频率范围 | 220 GHz | 270 GHz | |
增益 Gain | 15 dB | ||
噪声因数 Noise Figure | 8.5dB | ||
P1dB | -5 dBm | ||
Pin | 10 dBm | ||
输入回波损耗 | 5dB | ||
输出回波损耗 | 5dB | ||
直流电压 | +8 VDC | +12VDC | |
直流电源电流 DC Supply Current | 50 mA | ||
温度规范 Specification Temperature | +25 ℃ | ||
操作温度 Operation Temperature | 0 ℃ | +50 ℃ |
机械指标:
项目及规格 | |
输入 | WR-03 Waveguide with UG-387/U-M Anti-Cocking Flange |
输出 | WR-03 Waveguide with UG-387/U-M Anti-Cocking Flange |
偏差 Bias | 焊接引脚 Solder Pin |
外壳材质Case Material | 铝合金 |
Finish 饰面 | 镀金 |
重量 | 1.6 oz |
尺寸 | 1.40”(L) x 1.00"(W) X 0.75”(H) |
Outline | BG-S03-2-A |
注释:
• 在提供测试数据的条件下，它是从样品批次收集的。不同单位的实际数据可能略有不同。所有测试均在+25℃环境温度下进行.
• 在提供模拟试验数据的情况下，实际测量数据可能略有变化.
• Eravant保留在不另行通知的情况下更改资料的权利.
注意:
• 如果存在波导，波导中的任何异物都会导致性能下降，并可能损坏或破坏设备.
• 如果设备中有异物，将会导致设备性能下降，甚至可能损坏设备.
• 超过所显示的jue对Max. 额定值将损坏设备。本设备为静电敏感设备。操作设备时， 请严格遵守防静电规则.
• 设备外壳温度不超过+50℃。必要时使用适当的散热器或风扇.
• 对于1mm的连接器，应施加适当的扭矩:4.0±0.15英寸-磅(0.45±0.02 Nm)。强烈推荐使用 SCH-06004-S1型扭矩扳手.
• 对于1.35 mm, 1.85 mm, 2.4 mm, 2.92 mm和SMA连接器，应施加适当的扭矩:8.0±0.15英寸-磅(0.90± 0.02 Nm)。强烈推荐使用SCH-08008-S1型扭矩扳手.

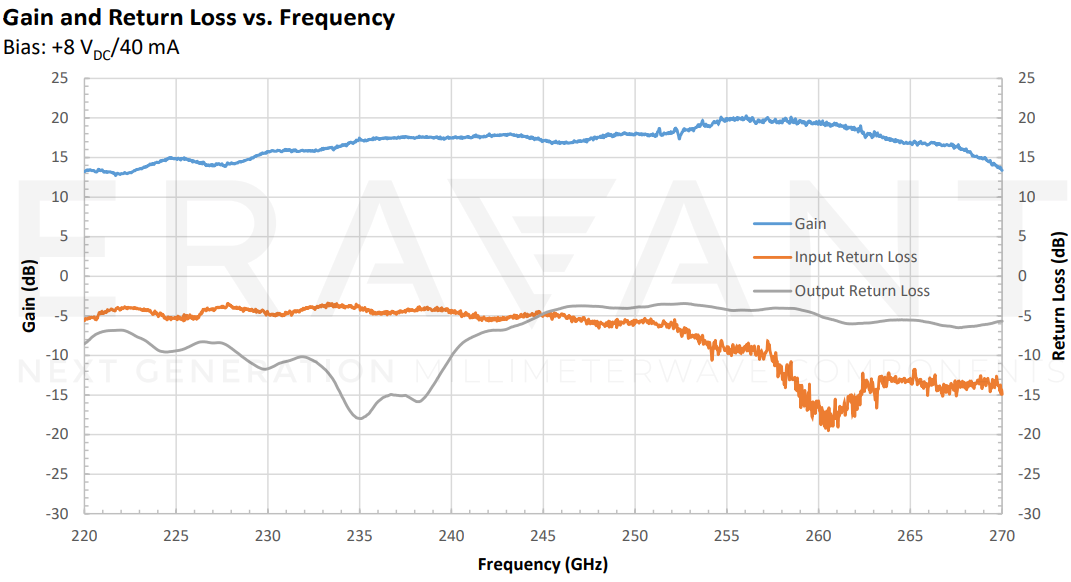

增益和回波损耗vs.频率
偏差: +8 VDC/40 mA

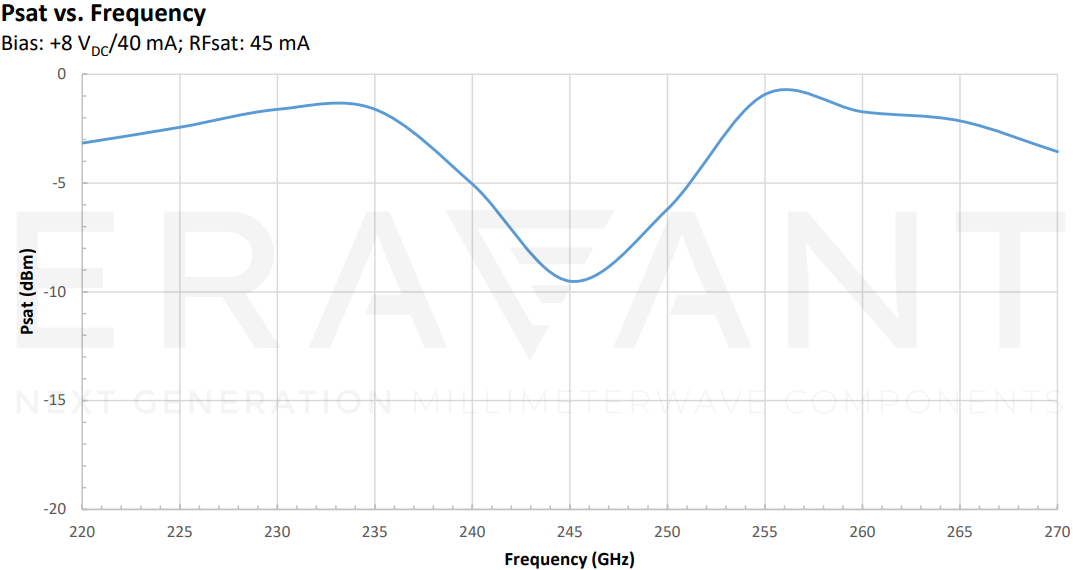

饱和功率 vs. 频率
偏差: +8 VDC/40 mA; RFsat: 45 mA
