SBP-2142341507-0404-E1 是一款 WR-04 功率放大器，在 210 至 230 GHz 的频率范围内具有 15 dB 的典型小信号增益和 7.0 dBm 的标称 P1dB。功率放大器的直流电源要求为 +8 VDC/300 mA。输入和输出端口配置提供带 WR-04 波导和 UG-387/UM 抗翘曲法兰的内联结构。
产品特点高增益、 低功耗
产品型号SBP-2142341507-0404-E1
应用领域成像系统6G 系统
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
频率 增益 输入回波损耗
210-230GHz 15dB 8 dB
电气规格
参数 | Min值 | 典型值 | Max值 |
频率范围 | 210 GHz | 230 GHz | |
增益 Gain | 15 dB | ||
噪声因数 Noise Figure | 7.0dB | ||
P1dB | 10 dBm | ||
Pin | 12 dBm | ||
输入回波损耗 | 8dB | ||
输出回波损耗 | 5dB | ||
直流电压 | +8 VDC | +12VDC | |
直流电源电流 DC Supply Current | 300 mA | ||
温度规范 Specification Temperature | +25 ℃ | ||
操作温度 Operation Temperature | 0 ℃ | +50 ℃ |
机械指标:
项目及规格 | |
输入 | WR-04 Waveguide with UG-387/U-M Anti-Cocking Flange |
输出 | WR-04 Waveguide with UG-387/U-M Anti-Cocking Flange |
偏差 Bias | 焊接引脚 Solder Pin |
外壳材质Case Material | 铝合金 |
Finish 饰面 | 镀金 |
重量 | 1.6 oz |
尺寸 | 1.40”(L) x 1.00"(W) X 0.75”(H) |
Outline | BG-S04-2-A |
注释:
所有数据都是从一个样品批次收集的。实际数据可能因单位而异
所有测试均在+25℃温度下进行。
Eravant保留在不另行通知的情况下更改资料的权利。
注意:
超过所显示的jue对Max. 额定值将损坏设备。
本设备为静电敏感设备。操作设备时，请严格遵守防静电规则。
设备外壳温度不超过+50℃。必要时使用适当的散热器或风扇。

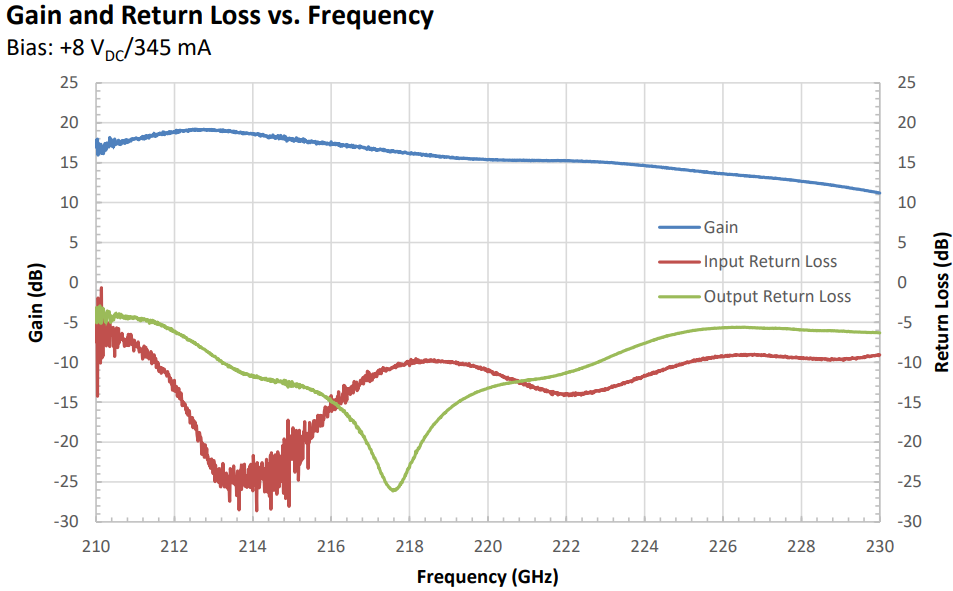

增益和回波损耗与频率的关系
偏差: +8 VDC/40 mA

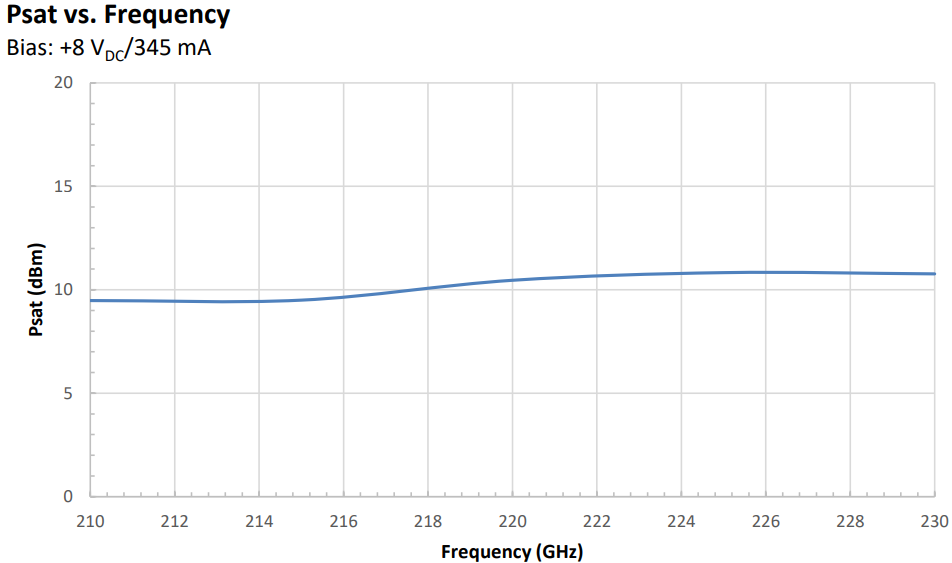

饱和功率 vs. 频率
偏压: +8 VDC/345 mA
