是一种紧凑型台式放大器，在75至110GHz的频率范围内具有25dB的典型小信号增益和+15dBm和+20dBm PSAT的标称P1dB，使放大器饱和所需的输入功率通常为-5 dBm。提供交流到直流电源适配器，以便所需的电源是100到240 VAC范围内的单相交流电压，可以通过墙上的插座或实验室工作台供电。风扇有助于使放大器在室温下工作。输入和输出端口为WR-10波导，带有标准UG-387/U-M防翘法兰。
产品特点全波导带覆盖 、 高增益、 高输出功率
产品型号STB-7531142515-1010-S1-C
应用领域通信系统台式功率放大器检测设备
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
频率 增益 端口回波损耗
75-110GHz 25dB 10 dB
电气规格
参数 | Min. 值 | 典型值 | Max. 值 |
频率 | 75 GHz | 110 GHz | |
增益 | 25 dB | ||
P1dB | +15 dBm | ||
Psat | +20 dBm | ||
Pin | 0dBm | ||
端口回波损耗 | 10 dB | ||
电源（提供交流适配器） | 100 VAc | 240 VAc | |
规格温度 | +25 ℃ | ||
运行温度 | 0 ℃ | +50 ℃ |
机械规格
项目 | 特征 |
射频端口 RF Ports | 带uG-387/U-M防旋塞法兰的WR-10波导 |
直流偏置 DC Bias | 2.5毫米直流插座（包括交流到直流电源转换器） |
外壳材质 | 挤压铝 |
抛光 | 彩色 |
重量 | 1.5 lbs |
尺寸 | 2.36”(W)x2.36”(L)x4.10”(H) |
Outline | TB-SW-A-C |
备注
• 所提供的所有数据都是从一个样本批次中收集的。实际数据可能因单位而异。
• 所有测试均在+25℃的外壳温度下进行。
• 包括带电源线的交流到直流电源适配器。
• 其他机械配置可在不同的型号下提供。
• Eravant，Inc.保留更改所提供信息的权利，恕不另行通知。
注意:
• 超过显示的jue对Max. 额定值将损坏设备。
• 该设备对静电敏感。使用设备时，请始终遵守ESD规则。
• 设备的外壳温度不得超过+50℃。如有必要，使用适当的散热器或风扇。

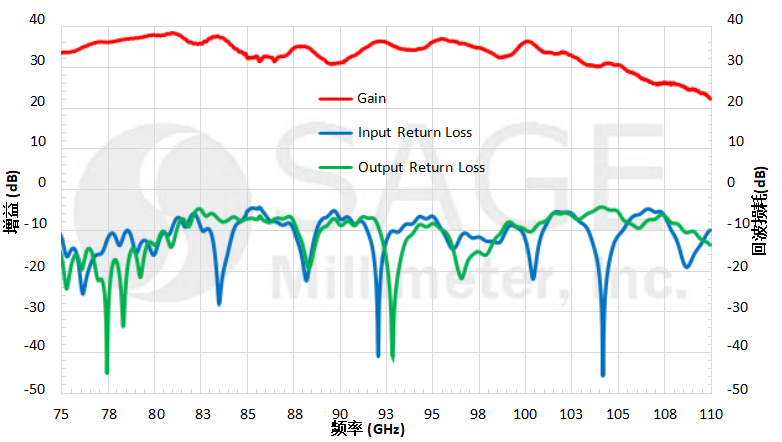

增益和回波损耗与频率的关系

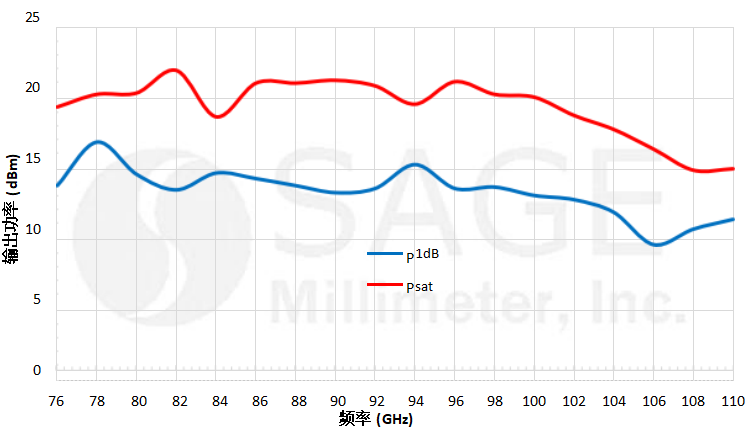

典型输出功率 VS.频率
