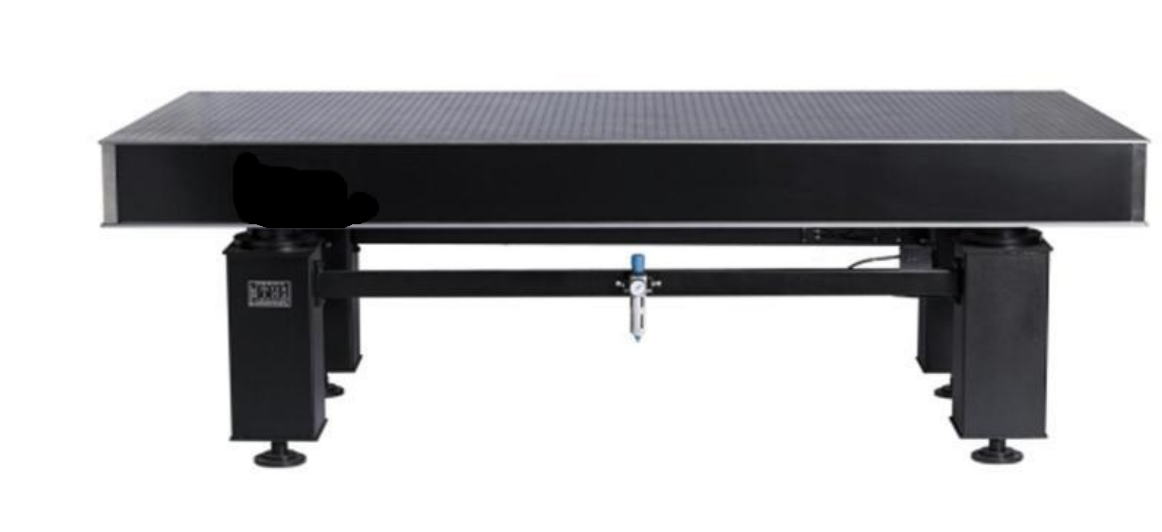

    • 气浮摆杆型隔振光学平台

    蜂窝结构隔振平台台板或超导磁隔振平台台板 ，台板强度高，稳定可靠； 隔振器采用摆 杆的结构创新设计 ，该结构的水平固有频率相对于常规气浮平台较低，该支撑在水平方向有 很好的隔振效果和承载能力。 静音空气压缩机气源、 噪声低。

    产品特点台面螺纹孔规格：M6、 台面螺纹孔间距：25 mm × 25 mm、 整体高度：800 mm (可定制)、 独立式圆腿支撑，无整体共振、 隔振类型：三线摆式空气弹簧隔振

    产品型号无

    应用领域显微镜医疗生物光路测试光学测量激光扫描激光干涉光谱实验精密检测集成电子对振动要求非常高的仪器设备

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 调平方式 平台高度

    气动调平 800mm

  • 尺寸图
    • 详细参数

    性能指标：

    固有频率

    垂直：1 .0～2 .0 Hz    水平：1 .0～ 1.5 Hz

    隔振方式

    空气弹簧   摆杆隔振

    调平方式

    气动调平

    阻尼方式

    小孔阻尼

    平台高度

    800mm

    工作压力

    0.2 ～0.4 MPa

    空气源

    静音空气压缩机  ＜ 50dB

    隔振效率

    垂直：5Hz时：86～92% ； 10Hz时 ：90 ～99%

    水平：5Hz时 ：88～94% ； 10Hz时 ：92 ～99%

    重复定位精度

    ± 0.1 mm

    台板平面度

    0.05mm/ m ² ~ 0.1 mm/ m ²

    台板粗糙度

    0.8 μm ～1.6 μm ，表面亚光处理

    调节高度

    ± 10 mm



    标准尺寸：

    台板规格

    台板尺寸 ( mm)

    固有频率

    载荷 ( KG)

    010008

    1000 × 800

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 200

    012009

    1200 × 900

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 270

    015010

    1500 × 1000

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 375

    018010

    1800 × 1000

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 450

    020010

    2000 × 1000

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 500

    012012

    1200 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 360

    015012

    1500 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 450

    018012

    1800 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 540

    020012

    2000 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 600

    024012

    2400 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 720

    030012

    3000 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 900

    035012

    3500 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1050

    040012

    4000 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1200

    050012

    5000 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1500

    060012

    6000 × 1200

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 2000

    015015

    1500 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 560

    018015

    1800 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 675

    020015

    2000 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 750

    024015

    2400 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 900

    030015

    3000 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1125

    035015

    3500 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1300

    040015

    4000 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1500

    050015

    5000 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1875

    060015

    6000 × 1500

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 2250

    024018

    2400 × 1800

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1080

    030018

    3000 × 1800

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1350

    035018

    3500 × 1800

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1575

    040018

    4000 × 1800

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1800

    050018

    5000 × 1800

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 2250

    060018

    6000 × 1800

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 2700

    030020

    3000 × 2000

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1500

    035020

    3500 × 2000

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 1750

    040020

    4000 × 2000

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 2000

    050020

    5000 × 2000

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 2500

    060020

    6000 × 2000

    垂直：1.0 ～2.0 Hz    水平：1.0 ～1.5 Hz

    < 3000

    注：各规格台板搭配的隔振器型号、 高度和数量会依据客户的实际应用需求进行配备调整。



    订购信息

    气浮摆杆隔振光学平台是由AFPT-B型气浮摆杆隔振器和MOT系列光学面板组合而成； 气 浮摆杆隔振器和光学面板均可按使用要求自行搭配适合的类型组合。
