Luna OBR 6225是一款便携式、坚固耐用的超高分辨率反射计，具有反向散射级灵敏度，用于测试部署在航空航天、海军、数据中心和工业应用中的光纤网络。 OBR 6225以及用于数据中心和较长网络的OBR 6235是OBR 6200系列的一部分，用于中短光纤链路和组件的精确测试。 OBR 6200系列系统利用光学频域反射计（OFDR）技术，以亚毫米空间分辨率、高精度和高动态范围测量分布式回波损耗（RL）和插入损耗（IL）。OBR 6225是一款坚固耐用的电池供电集成系统，具有直观的触摸屏用户界面，非常适合现场维护应用。
产品特点完全便携且坚固耐用的OBR、 跟踪并分析回波损耗（RL）和插入损耗（IL）与长度的关系、 高精度测量长度和延迟、 空间采样分辨率低至80μm、 可提供IP65和MIL-STD认证
产品型号OBR6225-1
应用领域现场光纤组件故障排除准确定位IL站点高RL连接光纤中断等。维护航空电子航空航天海军和工业网络验证数据中心互连的光纤长度光纤传感系统故障排除
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 通道数 动态范围
1546.7nm 1 70dB
型号对比
- | OBR6225 | OBR6235 |
通道数 | 1 或 2 | 1 |
采样分辨率（2 点） | 0.080 毫米（@20 m 长） | 0.20毫米（@200 m 长） |
Max. 装置长度 | 100 m、200 m 可选 | 500米 |
中心波长 | 1546.7nm | |
RL 动态范围 | 70dB | |

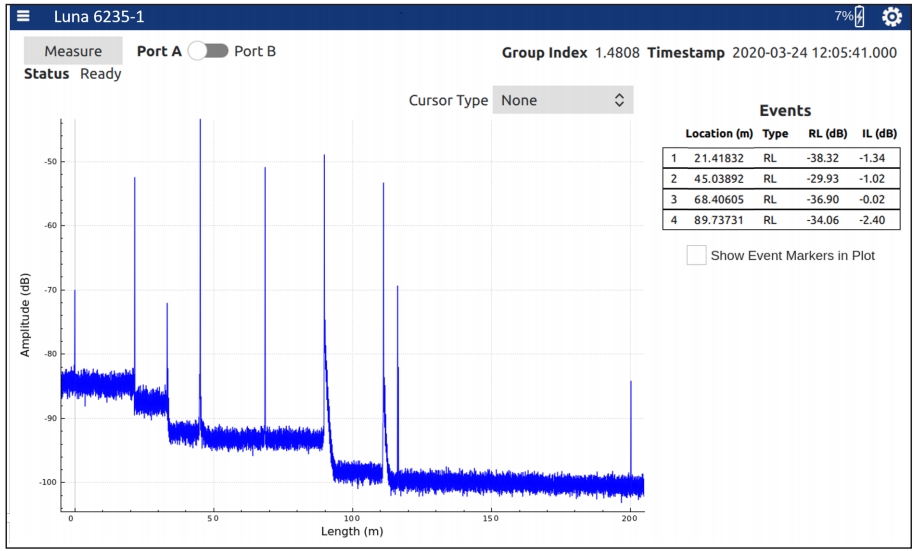

OBR 6200系列以高分辨率绘制反射与长度的关系图，自动检测超过用户定义阈值的RL反射事件和IL位点
OBR 6225参数表
参数 | 规格 | ||||
测量 | |||||
光端口数量 | OBR 6225-1 | 1 port | |||
OBR 6225-2 | 2 ports | ||||
测量长度模式 | 20 m | 50 m | 100 m | 200 m1 | |
采样分辨率（两点）2 | 0.080 mm | 0.10 mm | 0.20 mm | 0.40 mm | |
延迟/延迟测量精度 | 5 ps | 10 ps | 20 ps | 40 ps | |
波长扫描范围 | 10 nm | 8 nm | 4 nm | 2 nm | |
中心波长 | 1546.7 nm | ||||
测量时间 | 10 s | ||||
回波损耗测量 | |||||
RL动态范围3 | 70 dB | ||||
总范围4 | 0 to -129 dB | ||||
灵敏度4 | -129 dB | ||||
分辨率 5 | ± 0.1 dB | ||||
精确5 | ± 0.5 dB | ||||
插入损耗测量 | |||||
IL动态范围，反射模式6 | 15 dB | ||||
分辨率7 | ± 0.1 dB | ||||
精确7 | ± 0.2 dB | ||||
General | |||||
光输出功率 | 4 mW | ||||
电池 | 3 h runtime; 2 h charge time | ||||
触摸屏显示器 | 10.1”, 1280 x 800 resolution | ||||
数据I/O端口 | USB-C, RJ45 Ethernet | ||||
光学连接器 | OBR 6225-1 | FC/APC (SC/APC or FC/APC adapter patch cord) | |||
OBR 6225-2 | Sealed duplex FC/APC (FC/APC adapter patch cord) | ||||
重量 | 10.1 lb (4.6 kg) | ||||
尺寸 | 13.4 x 8.7 x 2.8 in (34 x 22 x 7 cm) | ||||
环境 | |||||
军事认证（OBR 6225-2） | MIL-STD-810G | ||||
入口保护（OBR 6225-2） | IP65 | ||||
电磁兼容性（OBR 6225-2） | MIL-STD-461G | ||||
工作温度 | -20 to 35 ℃ (0 to 35 ℃ charging) | ||||
储存温度 | -20 to 60 ℃ | ||||
工作高度 | 0 to 2500 m (0 to 3000 m storage) | ||||
Certifications | |||||
OBR 6225备注
1.具有加长选项
2.SMF-28中两个采样点之间的距离。
3.最强反射大于-60dB和本底噪声之间的范围。
4.Max. 长度的一半处的噪声基底回波损耗。
5.以1cm的积分宽度测量。
6.反向散射到达噪声基底之前的双向损耗和IL测量不再可能。
7.分别以10 cm、12.5 cm、25 cm和50 cm的积分宽度对20 m、50 m、100 m和200 m模式进行测量。
OBR 6235参数表
参数 | 规格 | ||
测量 | |||
光端口数量 | 1 port | ||
测量长度模式 | 100 m | 200 m | 500 m |
采样分辨率（两点）1 | 0.20 mm | 0.40 mm | 1.0 mm |
飞行时间延迟精度2 | ± 0.1% | ||
波长扫描范围 | 4 nm | 2 nm | 0.8 nm |
中心波长 | 1546.7 nm | ||
测量时间 | 10 s | ||
回波损耗测量 | |||
RL动态范围3 | 70 dB | ||
总范围4 | 0 to -129 dB | ||
灵敏度4 | -129 dB | ||
分辨率5 | ± 0.1 dB | ||
精确5 | ± 0.5 dB | ||
插入损耗测量 | |||
IL动态范围，反射模式6 | 15 dB | ||
分辨率7 | ± 0.1 dB | ||
精确7 | ± 0.2 dB | ||
General | |||
光输出功率 | 4 mW | ||
电池运行时间 | 3 h | ||
电池充电时间 | 2 h | ||
触摸屏显示器 | 10.1”, 1280 x 800 resolution | ||
数据I/O端口 | USB-C, RJ45 Ethernet | ||
光学连接器 | FC/APC | ||
重量 | 10.1 lb (4.6 kg) | ||
箱子尺寸 | 13.4 x 8.7 x 2.8 in (34 x 22 x 7 cm) | ||
环境 | |||
工作温度 | -20 to 35 ℃ (0 to 35 ℃ charging) | ||
储存温度 | -20 to 60 ℃ | ||
Certifications | |||
OBR 6235备注
1.SMF-28中两个采样点之间的距离。
2.保证了维安内部NIST可追踪的HCN气体电池的准确性。
3.最强反射大于-60dB和本底噪声之间的范围。
4.Max. 长度的一半处的噪声基底回波损耗。
5.以1cm的积分宽度测量。
6.反向散射到达噪声基底之前的双向损耗和IL测量不再可能。
7.分别在100米、200米和500米模式下，以25厘米、50厘米和125厘米的积分宽度进行测量。
