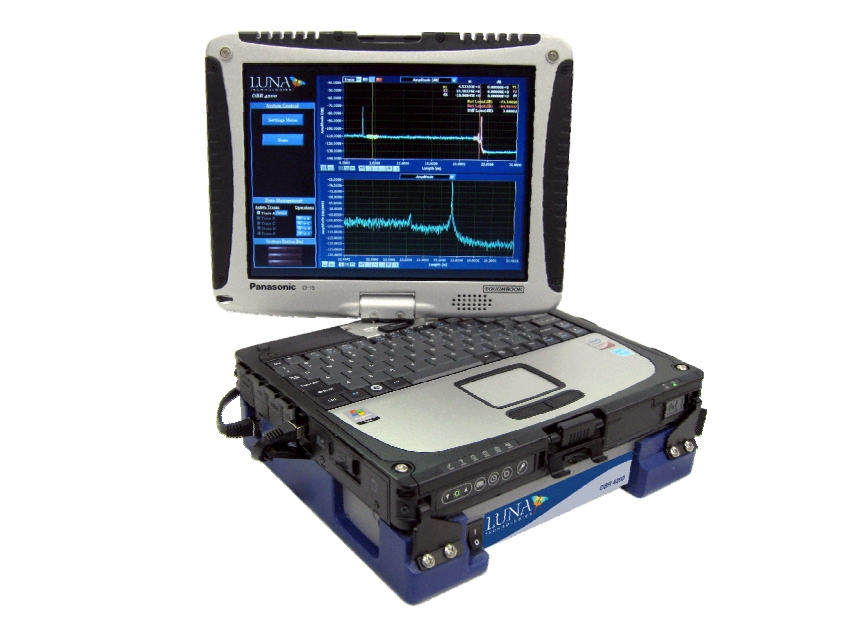

产品总览 Luna OBR 4200是业界一款具有反向散射灵敏度( backscatter-level sensitivity)的便携式超高分辨率反射计，旨在测试短网络。在一个小型、坚固、易于运输的平台中，OBR 4200能够“查看”500米外光纤组件或网络中的任何事件，无死区，分辨率为毫米。
产品特点＜3毫米空间分辨率、 500米测试长度内无死区、 -120dB的灵敏度、 0.1dB的插损分辨率
产品型号OBR 4200
应用领域光纤或无源器件的故障定位及检验光纤网络故障的现场诊断及排查光纤组件连接器和短程网络的品质检验光纤组件的自动检验器件或模块内温度及应力的监测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围 空间分辨率 插损动态范围
1542±2nm ＜3 mm 16 dB
型号对比
参数 | OBR 5T-50 | OBR 4200 | OBR 4600系列 |
波长范围 | 1546.69nm | 1542±2nm | (OBR 4613) 1270-1340nm (OBR 4600) 1525-1610nm |
灵敏度 dB | -125 | -125 | -130 |
空间分辨率 mm | 0.02 | 1.5 | 0.01 |
插损动态范围 dB | 10 | 16 | 18 |
回损动态范围 dB | 65 | 50 | 70 |
相位测量功能 | 无 | 无 | 有 |
传感功能 | 无 | 无 | 有 |
Max. 测量长度 m | 8.5(可延长到16) | 500 | 2000 |
测试时长 s | 0.084(8.5m) | 3.8(10m) | 6(30m) |
OBR 4200参数表
参数 | 规格指标 | 单位 | |
Max. 测量长度: | 0~500 | meters | |
空间分辨率: | 低分辨率 | 高分辨率 | |
事件分辨率(Event resolution)1 | ＜50 | ＜3 | Mm |
采样分辨率2 | 5 | 0.3 | mm |
中心波长3: | 1542±2 | nm | |
回损: | |||
动态范围4 | 50 | dB | |
总范围 | -10~-120 | dB | |
灵敏度 | -120 | dB | |
分辨率5 | ± 0.2 | dB | |
回损精度5 | ± 0.4 | dB | |
插损: | |||
动态范围6 | 16 | dB | |
分辨率5 | ± 0.1 | dB | |
插损精度5 | ± 0.2 | dB | |
扫描速度: | 低分辨率 | 高分辨率 | |
每次扫描前有2.6秒间隔时间 | 0.01 | 0.12 | s/m |
光学输出: | |||
接口类型 | FC/APC | ||
输出功率 | 10 | W | |
输出条件 | 标准单模光纤，可通过模式调节器来获得多模输出 | ||
环境: | |||
工作温度 | 0~40 | ℃ | |
储存温度 | -20~60 | ℃ | |
电源7 | |||
电池续航时间 | 5 | hr | |
电池充电时间 | 5 | hr | |
规格重量 | |||
规格 | 8.5(L) x 10.7(W) x 3.85(H) | in | |
重量 | 9.8 | lbs | |
所有参数适用于单模光纤。多模光纤的测量需要通过模式调节器来获得。
松下的加固型计算机Toughbook-19的规格可以通过以下链接获得：http://www.panasonic.com/business/toughbook/toughbook-products.asp#/19
1. 50米长的SMF-28e光纤中14.5dB的FWHM峰宽，峰宽随着距离和模态分散的增加而增加。
2. 轴向上两个采样点之间的距离。
3. 扫描了以此为中心的3纳米宽的波长范围。
4. 比最强反射大-30dB和背景噪声之间的范围。
5. 2米整合宽度下的测量。
6. 在散射达到背景噪声前的可允许的双程损耗和插损的测量将不再可能。
7. 便携计算机的电池续航能力及充电时间，请参看便携计算机的数据手册。
损耗测试

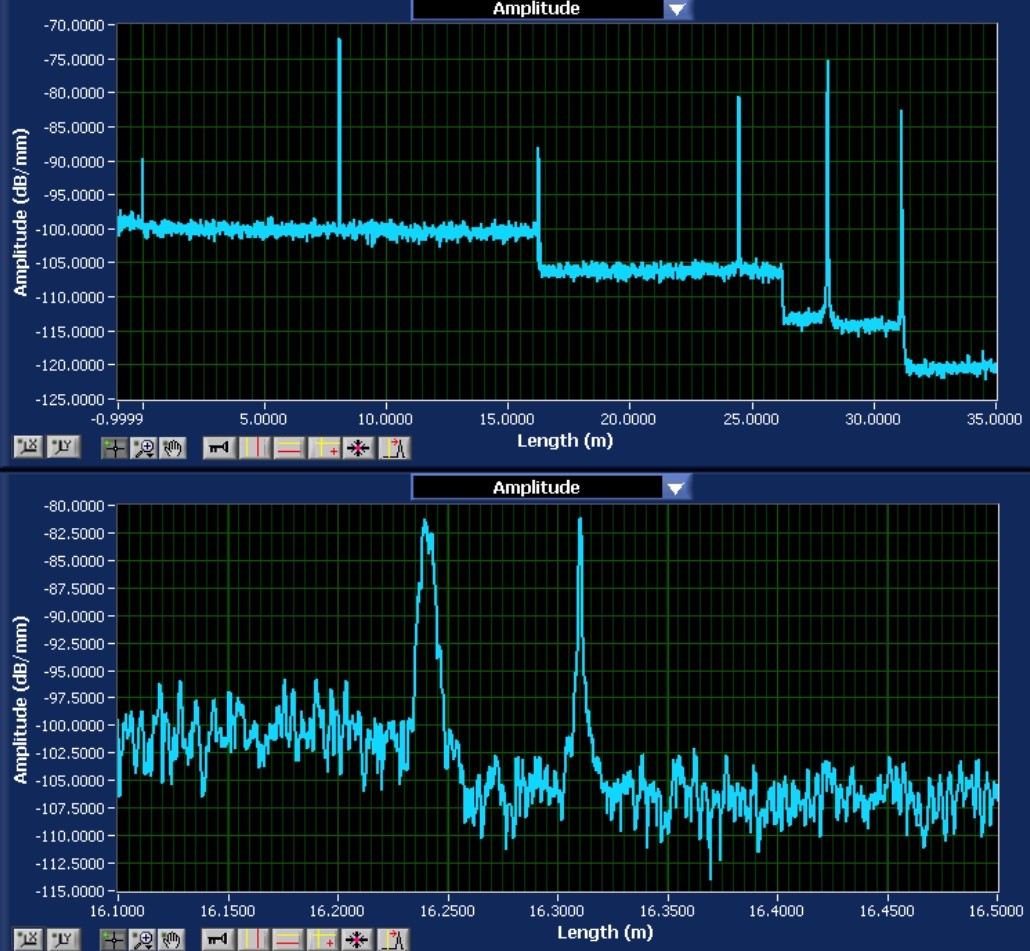

上图：具有弯曲损耗和拼接损耗的光纤线束的OBR 4200测量
下图：连接前7厘米处易于区分的弯曲损耗
