产品总览 光学后向散射反射仪TM OBR 5T-50是一款快速、简单易用、低成本的精密反射仪，可测量无源光学组件和模块（包括PLC、光缆、连接器、开关、耦合器等）的插入损耗（IL）和回波损耗（RL）分布。
产品特点业界优秀的测量速度、范围、精度和分辨率组合、 包括简化的用户界面和软件开发工具包（SDK）、自动定位反射事件并生成RL、IL和事件位置
产品型号OBR 5T-50
应用领域故障定位-自动RLIL和长度测量亚皮秒分辨率的倾斜测量精密光缆和连接器PLC和波导设备耦合器开关和分束器实时光学对准
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围 空间分辨率 插损动态范围
1546.69nm 20um 10 dB
型号对比
参数 | OBR 5T-50 | OBR 4200 | OBR 4600系列 |
波长范围 | 1546.69nm | 1542±2nm | (OBR 4613) 1270-1340nm (OBR 4600) 1525-1610nm |
灵敏度 dB | -125 | -125 | -130 |
空间分辨率 mm | 0.02 | 1.5 | 0.01 |
插损动态范围 dB | 10 | 16 | 18 |
回损动态范围 dB | 65 | 50 | 70 |
相位测量功能 | 无 | 无 | 有 |
传感功能 | 无 | 无 | 有 |
Max. 测量长度 m | 8.5(可延长到16) | 500 | 2000 |
测试时长 s | 0.084(8.5m) | 3.8(10m) | 6(30m) |
OBR 5T-50参数表
参数 | 单次扫描 | 10次扫描 | 单位 |
长度: | |||
Max. 测量长度 | 8.5 | meters | |
空间分辨率 1 | 20 | um | |
长度测量精度 2 | ±0.034% | ||
死区: | |||
Dead zone | 20 | um | |
波长: | |||
波长范围 | 40 | nm | |
波长精度 2 | 1.5 | pm | |
中心波长 | 1546.69 | nm | |
回损: | |||
动态范围 | 60 | 65 | dB |
回损量程 | -14~-120 | -14~-125 | dB |
灵敏度 | -120 | -125 | dB |
分辨率 | ± 1.0 | ± 1.0 | dB |
回损精度 | ± 1.0 | dB | |
插损: | |||
动态范围 | 10 | 15 | dB |
分辨率 | ± 0.5 | dB | |
插损精度 | ± 0.5 | dB | |
扫描速度: | 12 | Hz | |
Max. 光功率: | 8 | mW | |
其他: | |||
光纤接头 | FC/APC | ||
重量 | 7.85 | kg | |
规格(W*D*H) | 360 x 320 x 170 | mm | |
Max. 功耗 | 50 | W | |
1.SMF-28中沿长度轴的两个采样点之间的距离。
2.通过NIST内部可追溯的HCN气室保证准确度。
3.最强反射大于-30 dB和本底噪声之间的范围。
4.Max. 长度的一半处的噪声基底回波损耗。
5.以1cm的积分宽度测量。
6.反向散射到达噪声基底之前的双向损耗和IL测量不再可能。
7.以10cm的集成宽度测量。

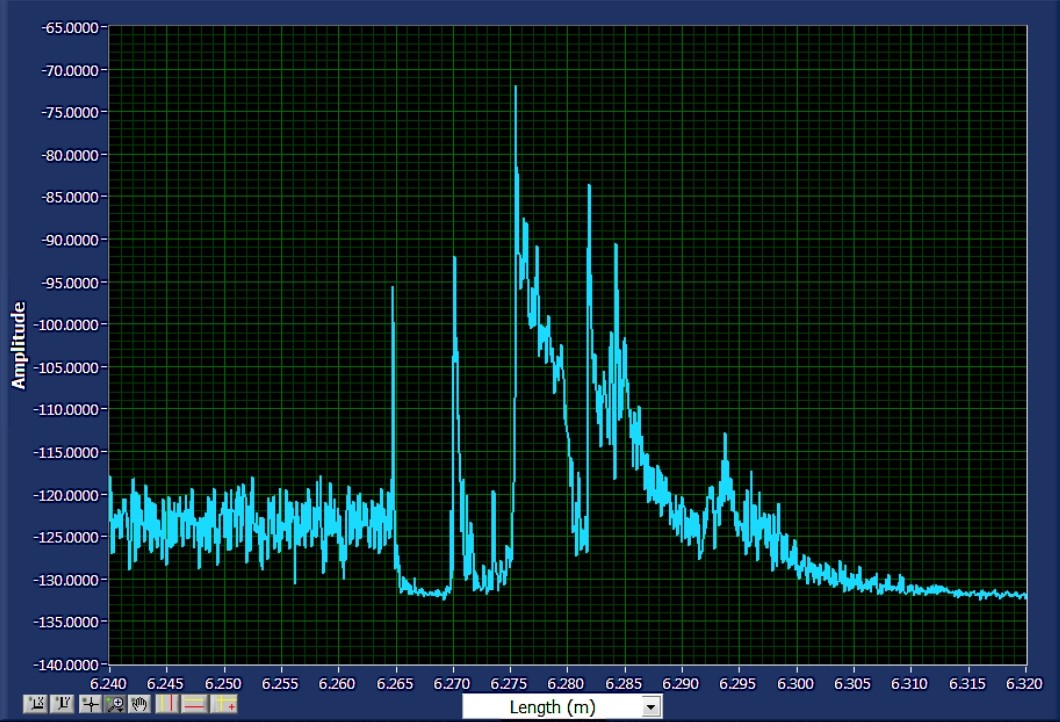

基于MEMS的光开关的回波损耗与长度测量。前两个反射相距5.0毫米。该测量是以20微米的采样分辨率记录的。
