产品总览 NS超快系列（NF）光纤开关基于技术上认可电光配置，具有低光损耗、宽温度运行、内置双晶补偿和偏振不敏感等特点。NS光纤开关满足连续运行超过25年和非机械超高可靠性（通过Telcordia和太空认证）的苛刻的开关要求。NF系列开关配有电子驱动器，具有5V TTL控制信号SMA输入和标准110-220 VAC电源输入电缆。
产品特点低损耗、 高可靠性、 高功率、 双向
产品型号NFSW-12-6-1-2-1-3-3-3
应用领域激光系统量子系统仪器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 驱动重复频率
1625nm 100khz
NS P系列光开关 | Min. 值 | 典型值 | Max. 值 | 单位 |
插入损耗 1 1900-2200nm | 0.8 | 1.8 | dB | |
插入损耗 1 1260-1650nm | 0.6 | 1.0 | dB | |
插入损耗 1 960-1100nm | 0.8 | 1.3 | dB | |
插入损耗 1 780-960nm | 1.2 | 1.5 | dB | |
插入损耗 1 520-680nm | 1.5 | 2.3 | dB | |
串扰2 单级 | 15 | 20 | 30 | dB |
串扰2 双级 | 30 | 35 | 45 | dB |
偏振相关损耗PDL（SMF光开关） | 0.15 | 0.3 | dB | |
偏振模式色散PMD（SMF光开关） | 0.1 | 0.3 | ps | |
ER (PMF光开关)） | 18 | 25 | - | dB |
插入损耗温度相关性 | 0.25 | 0.5 | dB | |
回波损耗 | 45 | 50 | - | dB |
响应时间 3（上升） | 5 | 8 | 10 | ns |
响应时间 3（下降） | 5 | 8 | 10 | ns |
Min. 脉冲宽度 | 90 | ns | ||
驱动重复频率 5 | DC | 2 | MHz | |
光功率限制4 正常功率版本 | 300 | mW | ||
光功率限制4 高功率版本 | 5 | W | ||
工作温度 正常情况 | -5 | 75 | ℃ | |
工作温度 特殊 | -40 | 100 | ℃ |
[1] 在没有连接器的情况下测量。
[2] 串扰在20kHz下测量，并且可能在较高的重复率下降低。
[3] 对于单级方法，其定义为10%-90%光强度之间的上升或下降时间。它可能在双阶段方法中降级。
[4] 定义为1310nm/1550nm。对于较短的波长，处理能力可能会降低，请与我们联系以获取更多信息。
[5] 驱动器在特定频率范围内进行优化，以在重复频率>500kHz时达到指Ding的串扰和上升/下降时间。规范不包括几个共振频率点。
电气传动规范
控制信号输入：通过SMA连接器0-5V
驱动器中的电源：110-220 AC
驱动器功耗：<10W

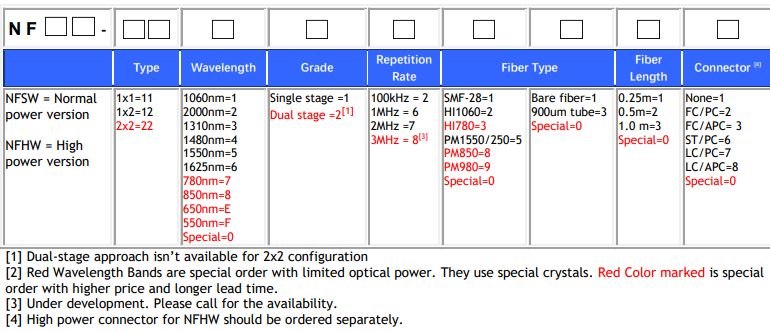

型号示例
[1] 双阶段方法不适用于2x2配置
[2] 红色波段是光功率有限的特殊波段。他们使用特殊的晶体。红色标记是价格更高、交货期更长的特殊订单。
[3] 正在开发中。请致电询问是否有空。
[4] NFHW的大功率连接器应单独订购。

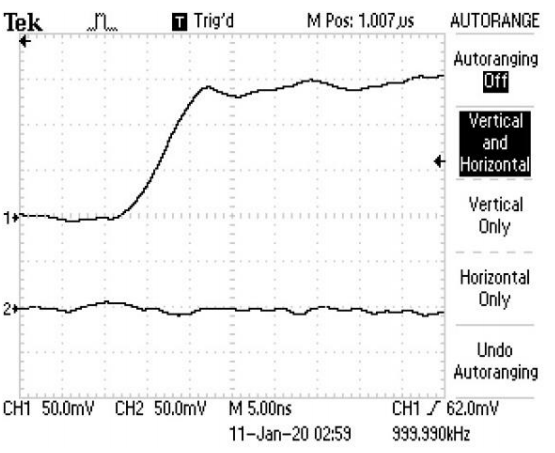

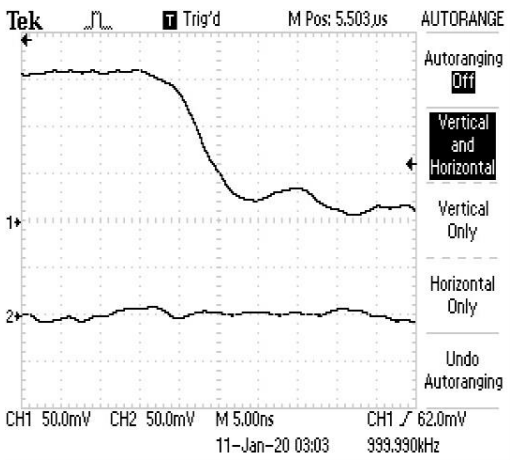

典型上升和下降光开关剖面（5ns）

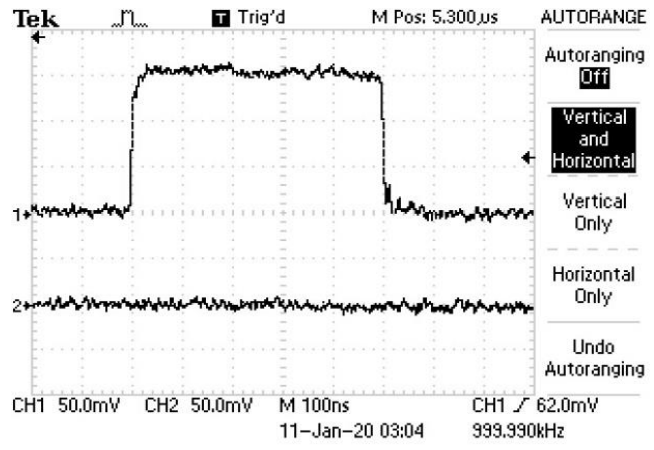

典型光开关重复剖面（1MHz）

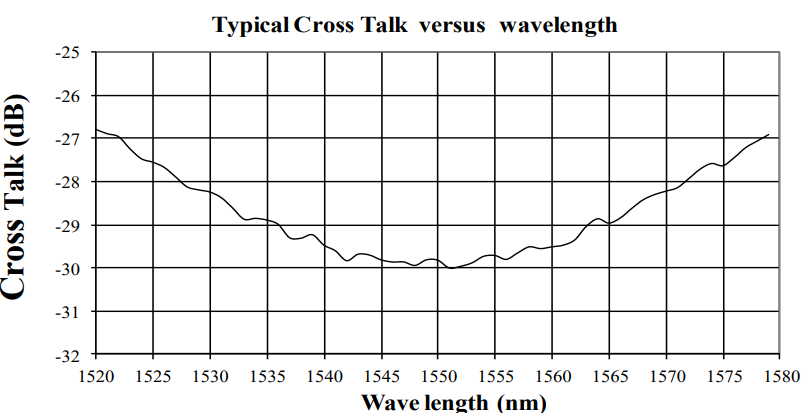

典型波长相关曲线

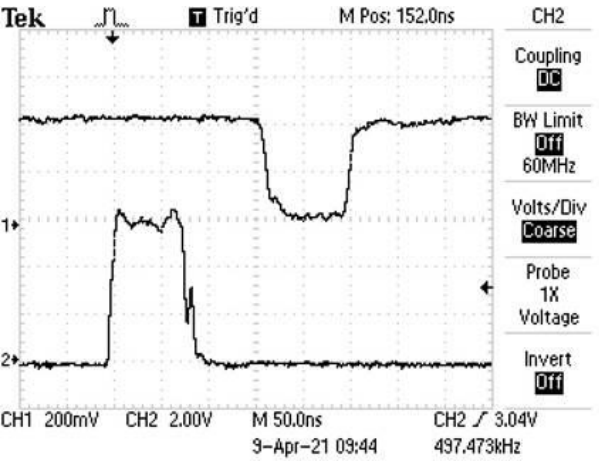

典型窄脉冲产生
