M2x2光开关通过接通或阻断光信号来实现光路连接。该开关具有非机械配置并通过电气控制信号启动。该开关还具有内置循环器和隔离器功能。产品广泛应用于航空航天、军工装备
产品特点固态高速 、 高稳定性、高可靠性 、 光路无环氧树脂 、 故障安全闭锁
产品型号YFS-M2x2-B-S-2.5-1550-900-10-FA
应用领域航空航天设备可配置添加/删除系统监控传感系统
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围 插入损耗 切换时间
1520 ~ 1580nm ≤ 1.2dB ≤ 100us
性能指标 ：
参数 | 单位 | 规格 |
波长范围 | nm | 1520 ~ 1580 |
测试波长 | nm | 1550 |
插入损耗 1,2 | dB | ≤ 1.2 |
TDL | dB | ≤ 0.30 |
PDL | dB | ≤ 0.20 |
回波损耗 | dB | ≥ 50 |
串扰 | dB | 双向 ≥ 20 |
单向 ≥ 35 | ||
重复性 | dB | ≤ ±0.01 |
切换时间 | us | ≤ 100 |
脉冲持续时间 | us | ≥ 200 |
耐用性 | Cycles | ≥10 Billions |
开关类型 | NA | Latching |
工作电流 | mA | ≤ 200 |
Max. 光功率 | mW | ≤ 500 |
工作温度 | ℃ | -5 ~ +70 |
储存温度 | ℃ | -40 ~ +85 |
尺寸 | mm | (L)34.0×(W)7.5×(H)7.5 ±0.2 |
注：1 在室温和 SOP 下测试。 | ||

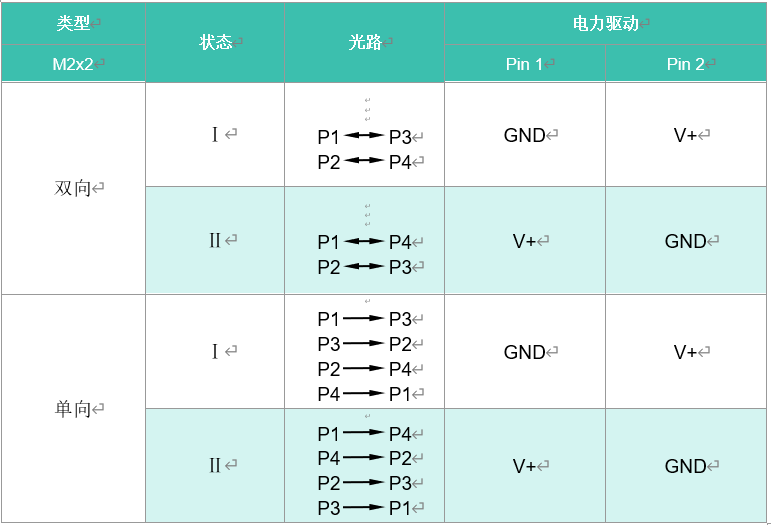

电力驱动

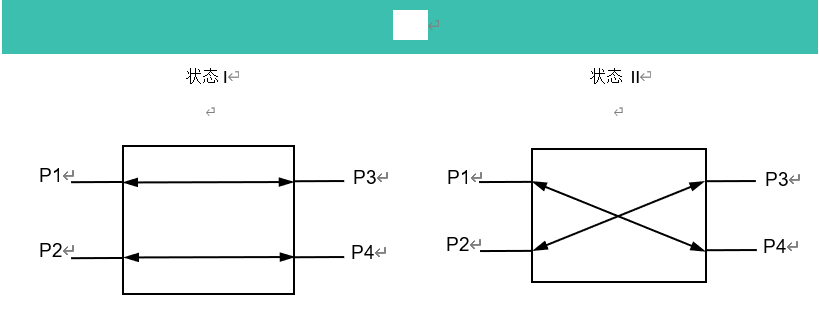

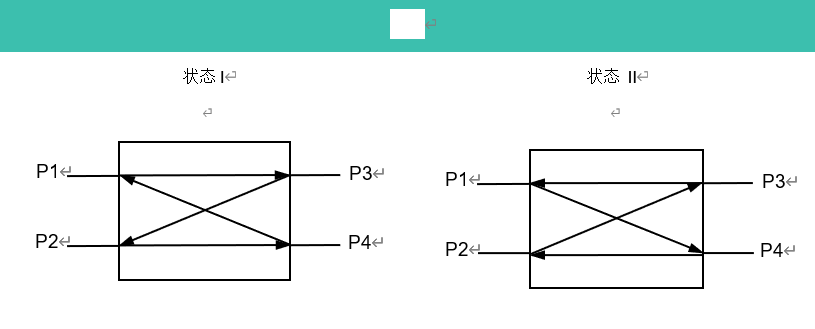

功能图
订购参考信息
YFS-M2x2-□-□-□-□-□-□-□
—□ | —□ | —□ | —□ | —□ | —□ | —□ |
开关类型 | 光纤类型 | 电压 | 波长 | 松套管类型 | 光纤长度 | 接头 |
B： U： | SM： | 2.5： | 1550： | 250： | 05： | OO：None |
无
