PM1x4 光开关通过连接或阻断光信号来连接到光路。该开关具有非机械配置，并通过电控制信号激活。该开关还具有内置循环器和隔离器功能。产品广泛应用于航空航天和军事设备。旨在承受激光雷达等应用中的高功率/高能激光
产品特点固态高速 、 高稳定性、高可靠性 、 光路无环氧树脂 、 故障安全闭锁
产品型号LP-M1x4-B-S-2.5-1550-900-10-FA
应用领域航空航天设备可配置添加/删除系统监控传感系统
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围 插入损耗 切换时间
1520 ~ 1580nm ≤ 1.2dB ≤ 100us
参数规格
参数 | 单位 | 技术指标 |
波长范围 | nm | 1520 ~ 1580 |
测试波长 | nm | 1550 |
插入损耗 1, 2 | dB | ≤ 1.2 |
TDL | dB | ≤ 0.30 |
ER | dB | ≥ 18 |
回波损耗 | dB | ≥ 50 |
串扰 | dB | ≥ 40 |
重复性 | dB | ≤ ±0.01 |
切换时间 | us | ≤ 100 |
脉冲持续时间 | us | ≥ 200 |
耐久性 | Cycles | ≥10 Bllions |
开关类型 | NA | Latching |
工作电流 | mA | ≤ 200 |
Max. 光功率 | W | ≥ 200 |
工作温度 | ℃ | -20 ~ +70 |
存储温度 | ℃ | -40 ~ +85 |

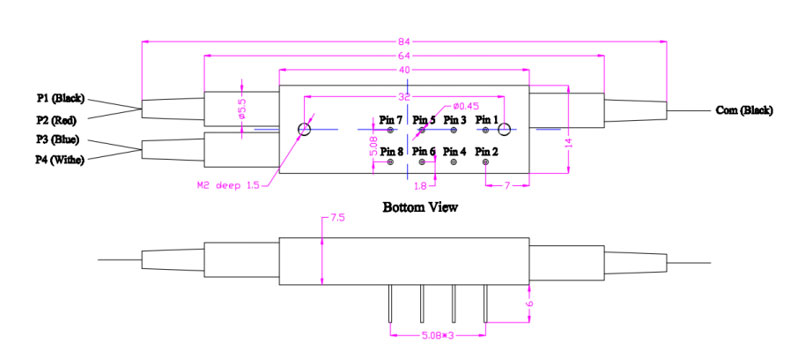

尺寸 | mm | (L)40.0×(W)14.0×(H)7.5 ±0.2 |
注意： 1 在室温和 SOP 下测试。 | ||
电力驱动
| 状态 | 光路 | 电力驱动 | |||||||
引脚组A | 引脚组B | 引脚组C | 引脚组D | |||||||
Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 | Pin 6 | Pin 7 | Pin 8 | |||
M1x4 | Ⅰ | Com－P1 | V+ | GND | V+ | GND | V+ | GND | GND | V+ |
Ⅱ | Com－P2 | GND | V+ | GND | V+ | V+ | GND | GND | V+ | |
Ⅲ | Com－P3 | V+ | GND | GND | V+ | GND | V+ | V+ | GND | |
Ⅳ | Com－P4 | GND | V+ | V+ | GND | GND | V+ | V+ | GND | |

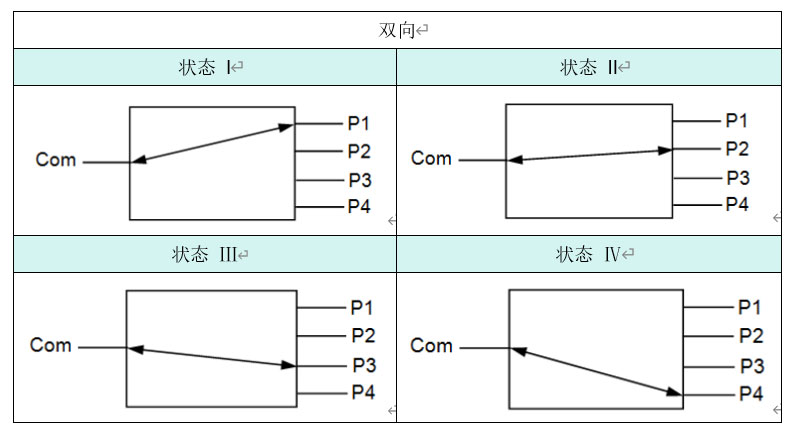

功能示意图
订购信息
FSW-HPM1x4-B-PM1550-2.5-1550-900-10-00
—□ | —□ | —□ | —□ | —□ | —□ | —□ |
开关类型 | 光纤类型 | 电压 | 波段 | 松套管类型 | 光纤长度 | 接头 |
H: | PM15： | 2.5： | 1550： | 900： | 10： | OO ：None （慢轴对准） |
无
