762

高达 10 MHz

2.5安

20 ns 至 CW

快速上升时间、紧凑、RoHS 和军用选项、TEC 控制器

10.0伏直流电

763

高达 50 MHz

1.2A

10 ns 至 CW

快速上升时间，TEC 控制器 RoHS

3.0伏直流电

766

高达 1 MHz

1.1安

150 ps 至 1 ns

0.4 A 时脉冲宽度低至 150 ps

10.0伏直流电

767

高达 1 MHz

3.0安

150 皮秒至 750 皮秒

电路板接受最常见的具有各种引脚配置的激光二极管封装。

10.0伏直流电

7612A

高达 50 MHz

1.2A

6 ns 至 CW

半导体光放大器驱动器
非常适合驱动 SOA 或 BOA 模块

3.0伏直流电

输入

电压

4.75

5.0

5.25

VDC

电流

-

0.330

3.5

A

电流控制 (50 Ω Impedance, 0.333A/V Scaling)

0

-

4.5

V

输出

电流

0.1

-

1.2

A

偏置电流(Trimpot adjustable)

0

-

90

mA

恒流制输出电压

-

2.0

3.0

V

脉宽

10

-

CW*

ns

重复频率

Single Shot

-

50*

MHz

占空因数

0

-

100

%

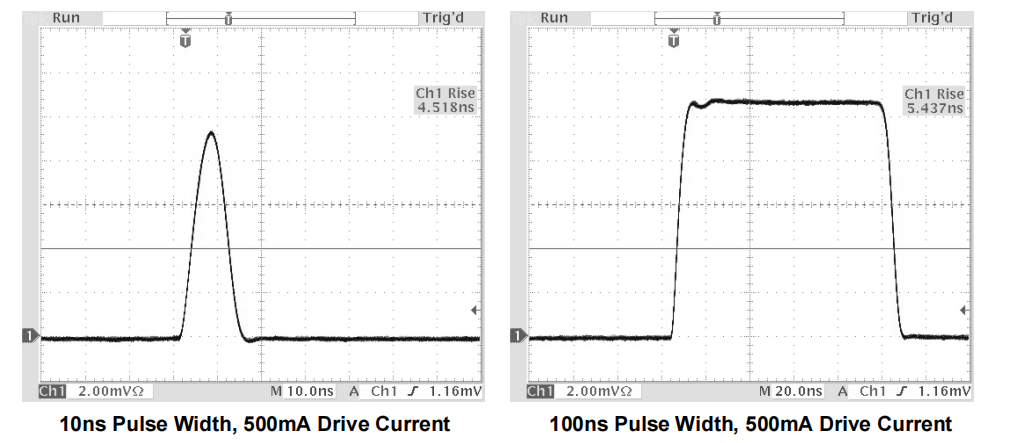

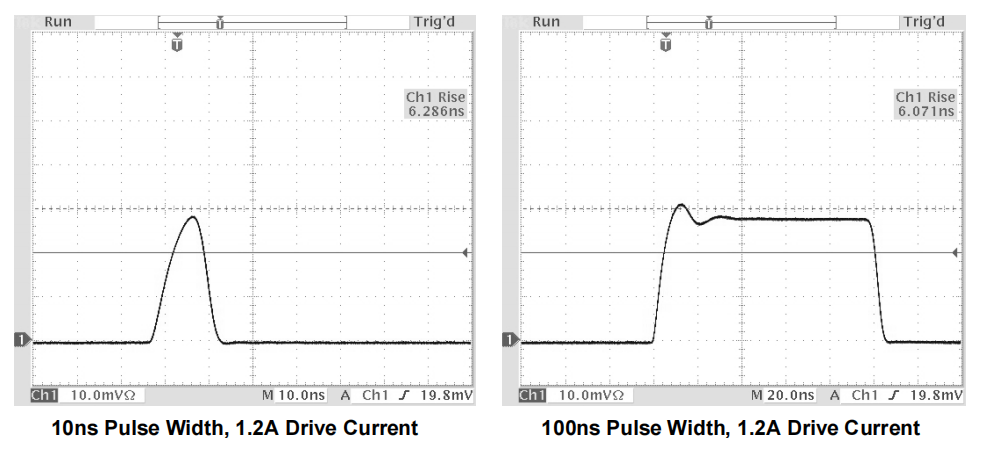

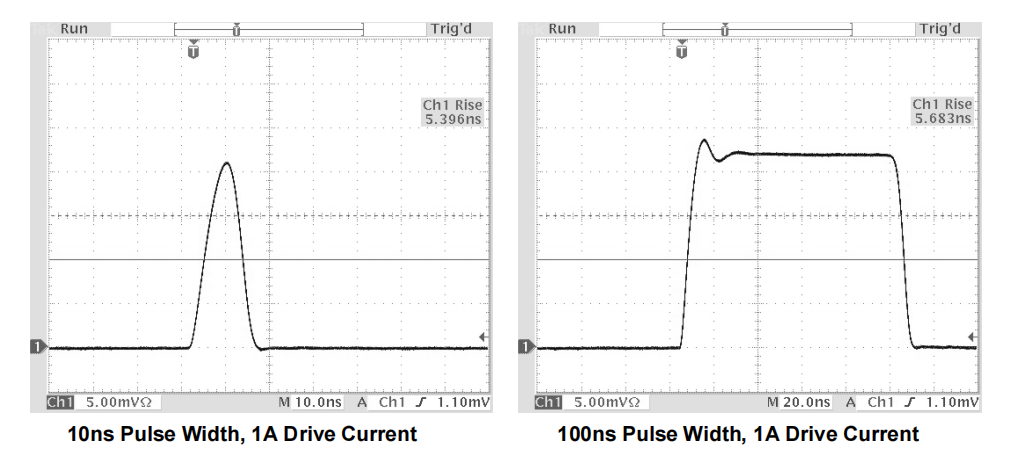

上升时间(Optical) @ 1A

-

6

10

ns

下降时间 (Optical) @ 1A

-

6

-

ns

TEC 电流

0

1.80

3.0

A

TEC 电压

0

3.14

4.2

V

输入

电压

-

5.5

VDC

输出

功率 (25°C, still air)

-

1.0

W

功率 (25°C, ≥ 200LFM forced air)

-

1.25

W

温度

°C

工作

0

+50

°C

存储

-20

+70

湿度:

< 95% Non-Condensing

当激光二极管管芯温度超出TEC设定值±1˚C时，驱动器禁用

当驱动FET结温度的激光电流超过125˚C时，驱动器禁用

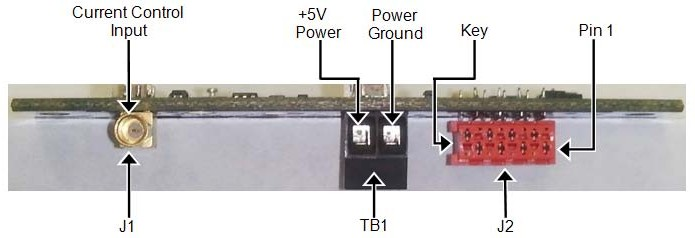

连接:

电源:

2 pin 接线板 (Molex 39257-002)

接口:

8 Pin AMP MicroMatch连接器(7-215460-8)

电流控制:

MMCX 微型同轴连接器

尺寸:

2.9” x 3.00” x 0.6”

热保护:

On-board TEC TEC控制器将提供必要的加热和冷却，以保持所需的操作点温度。热敏电阻和TE冷却器在激光二极管封装中（不包括在内）。

客户可能需要提供热质量/或在高损耗条件下使用强制空气进行散热。

J2

Pin

功能

1

Enable

2

GND

3

Temp Fault

4

GND

5

Over Current

6

GND

7

Laser Fire

8

GND

Pin

Function

1

TEC +

2

Thermistor

3

BFM Anode

4

BFM Cathode

5

Thermistor

6

N/C

7

N/C

8

N/C

9

N/C

10

LD Anode

11

LD Cathode

12

N/C

13

Case Groun

14

TEC -
