激光驱动主要参数：

光学参数

激光器安装

14针蝶形激光器内置，光纤引出

调整电器参数

在启动激光之前，仪器需要调整电路参数以适应所安装的激光器。参数由电路板上跳线和拨码开关控制。务必在断电情况下操作！

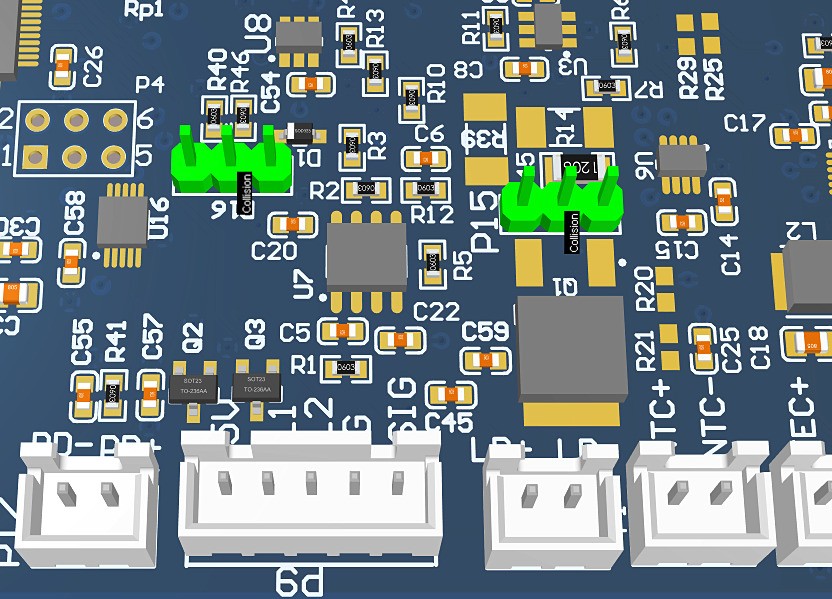

请将LDRV的最大驱动电流设置为等于或稍大于激光的最大允许电流。如果将驱动电流设置过大，将增加激光器烧毁的风险。设置由电路板上P15和P16跳线完成，位置如下图所示：

必须在断电时操作跳线。必须将两跳线设置为同样位置，否则电脑控制软件无法确定仪器的型号，导致电流异常。

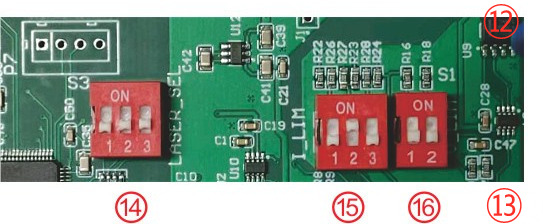

TEC参数调整由电路板上的多位拨码开关完成，位于激光安装板上方，如下图所示：

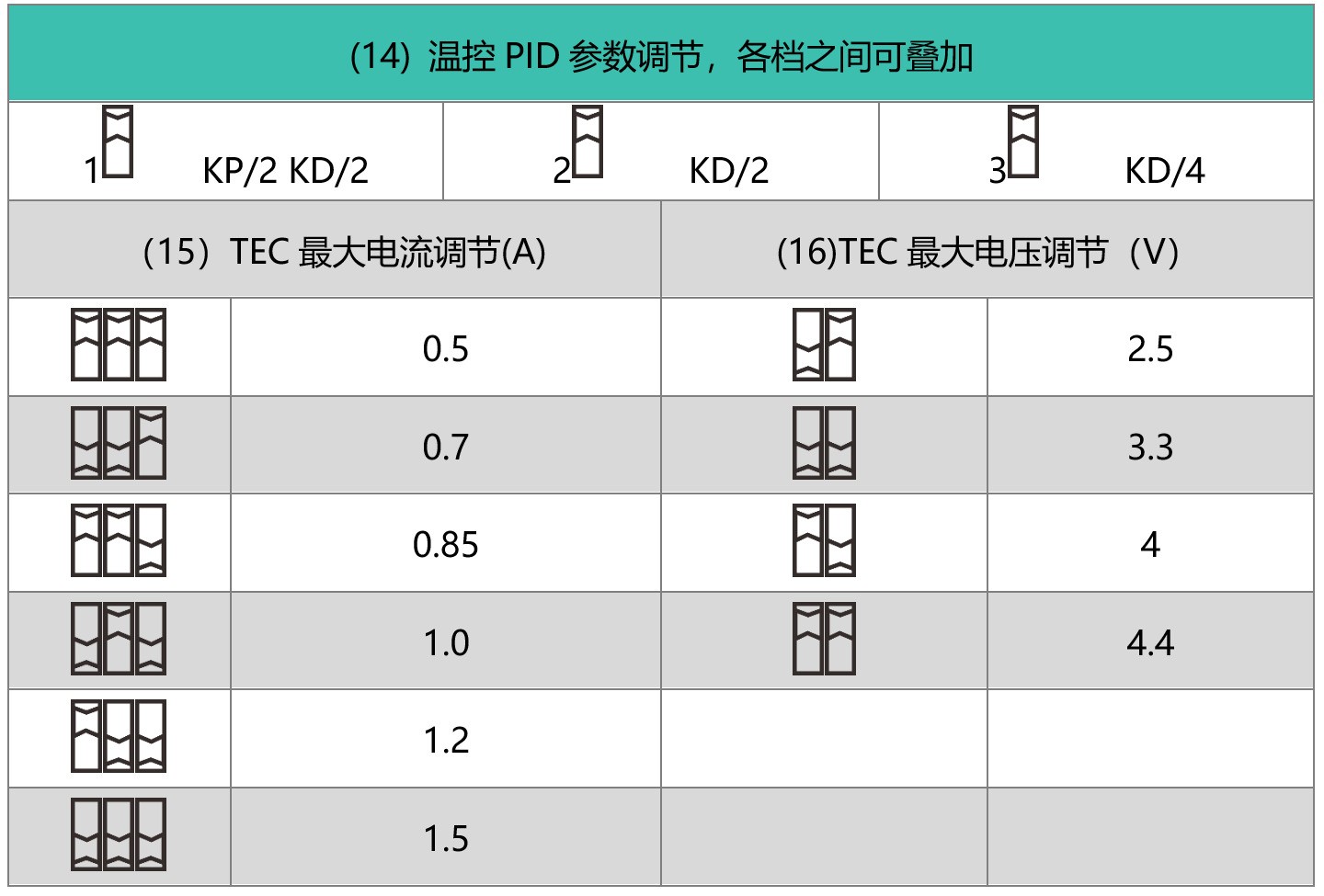

 ⑭温控PID参数调节  ⑮TEC电流调节  ⑯ TEC电压调节

参考所用的激光器参数设定⑮⑯：应将⑮设定为略低于激光器内部TEC的最大工作电流值，⑯略低于激光器内部TEC的最大工作电压。如果⑯未找到足够接近值，也可将其设定为稍高的值；但⑮应始终严格小于激光的最大工作电流。

⑭调节温控PID系统的时间常数，如果软件中观察到激光温度振荡，表面PID响应过快，应降低PID的响应速度，应从1至3顺序打开开关，直至不再出现振荡。（请在关机状态下操作！）

调整线序

当需要重新调整线序时，首先拧下⑫固定螺丝来拆除激光安装板，下方可见接口如图下图所示，电路板上白色字母标注了线的功能。注意其中NTC-与电路板地线相连，可用于激光器壳体的接地。TEC+,TEC-, LD+与LD-均未与地线相连。

由于激光器外壳通过螺钉与安装板导通，仅当激光外壳不与NTC+，TEC，LD的任何一极相连时，才可使用金属螺钉在⑫固定安装板，此时激光器壳体接地，特定情况下有助于工作稳定；其他情况下，请使用原配的塑料螺钉以及绝缘垫。关于接地问题请咨询电器工程师！

使用

装回仪器盖板，将控制器连接市电，并用USB线连接电脑。按下①电源按钮打开仪器。WIN7及以上系统会提示自动联网安装USB驱动。当使用其他系统或无法联网时请在http://www.ftdichip.com/Drivers/VCP.htm 下载对应驱动。驱动安装好后会在“设备管理器”出现虚拟串行设备。

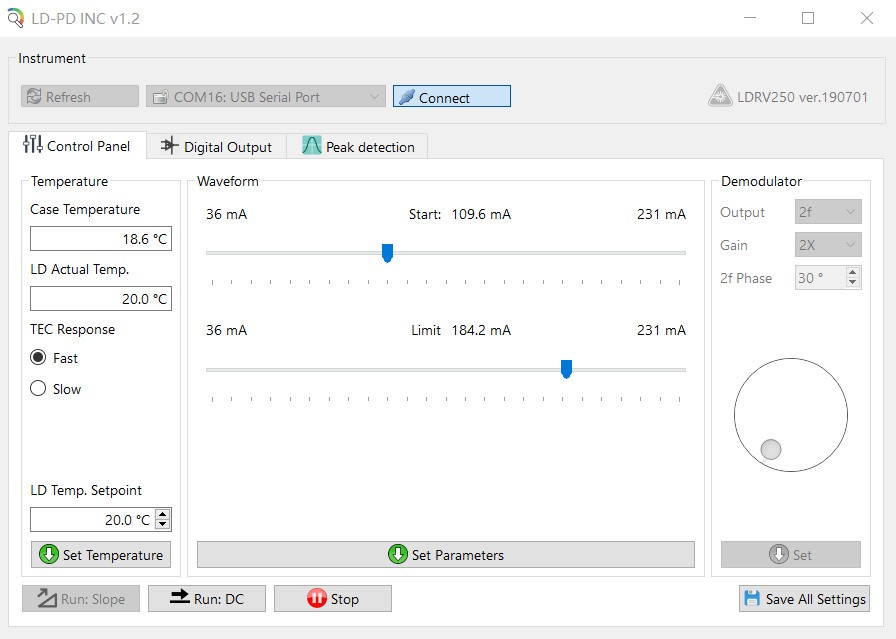

打开电脑端专用软件，如下图所示：

 在Communication Port中找到对应的虚拟串口，若未找到，点击Refresh按钮。点击Connect按钮，正常握手后控制台变亮，并读取控制器的当前设定值。在LD Temp Setpoint输入需要的工作温度，点击Set Temperature设定。Start滑动条设定恒定工作电流值，Limit滑动条设定最大限制电流。点击下方的Set Parameters将参数发送至仪器。点击Save All Settings将所有参数保存在仪器中。

点击Run:DC 将以设定的电流值启动激光器。Limit滑动条用于保护激光器，在外部输入情况下也能限制电流，请设置为激光器参数表中的最大工作电流

启动激光前，请仔细检查各参数是否在激光器的允许工作范围内！

外部信号输入

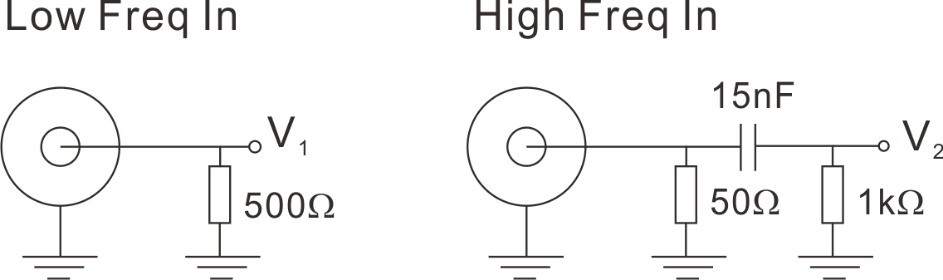

仪器面板的④和⑤为标准BNC接头，用于接收外部输入，其输入等效电路如下图所示：

激光器的驱动电流为：

I_Laser = (V1+V2)/9.4W + I_start

其中Istart 为软件中设定的电流值。仪器可最大接收10MHz频率调制

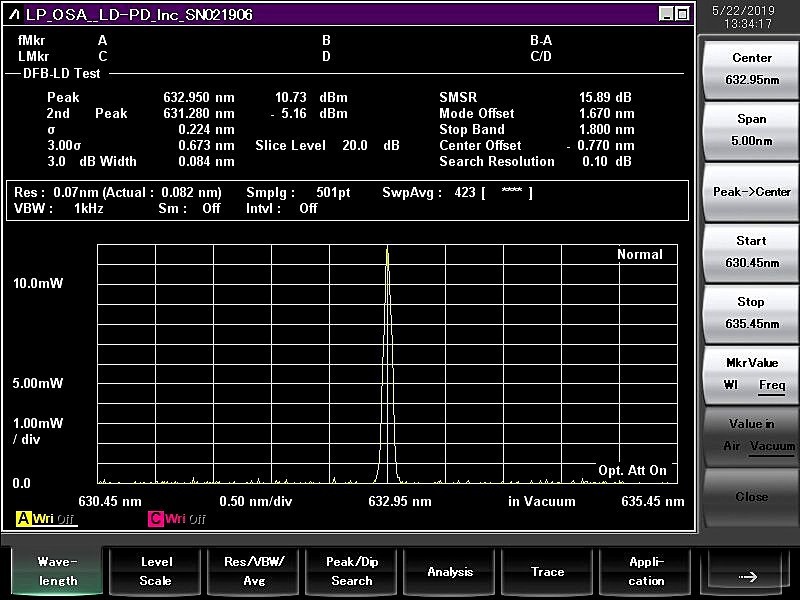

激光器光谱图

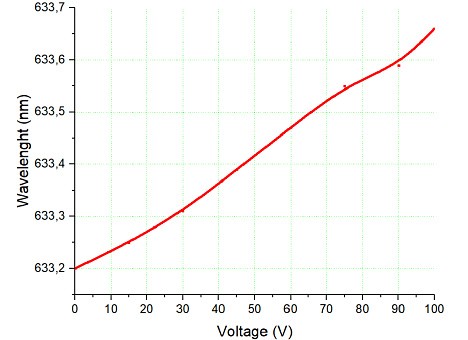

PZT调谐曲线图

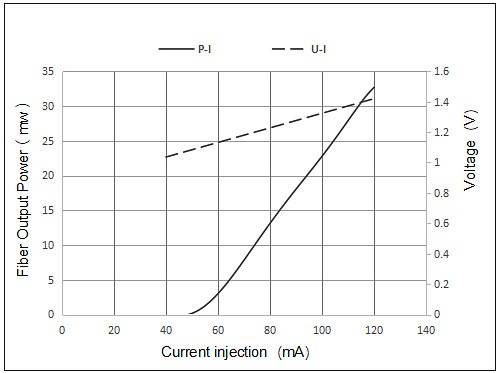

功率曲线图

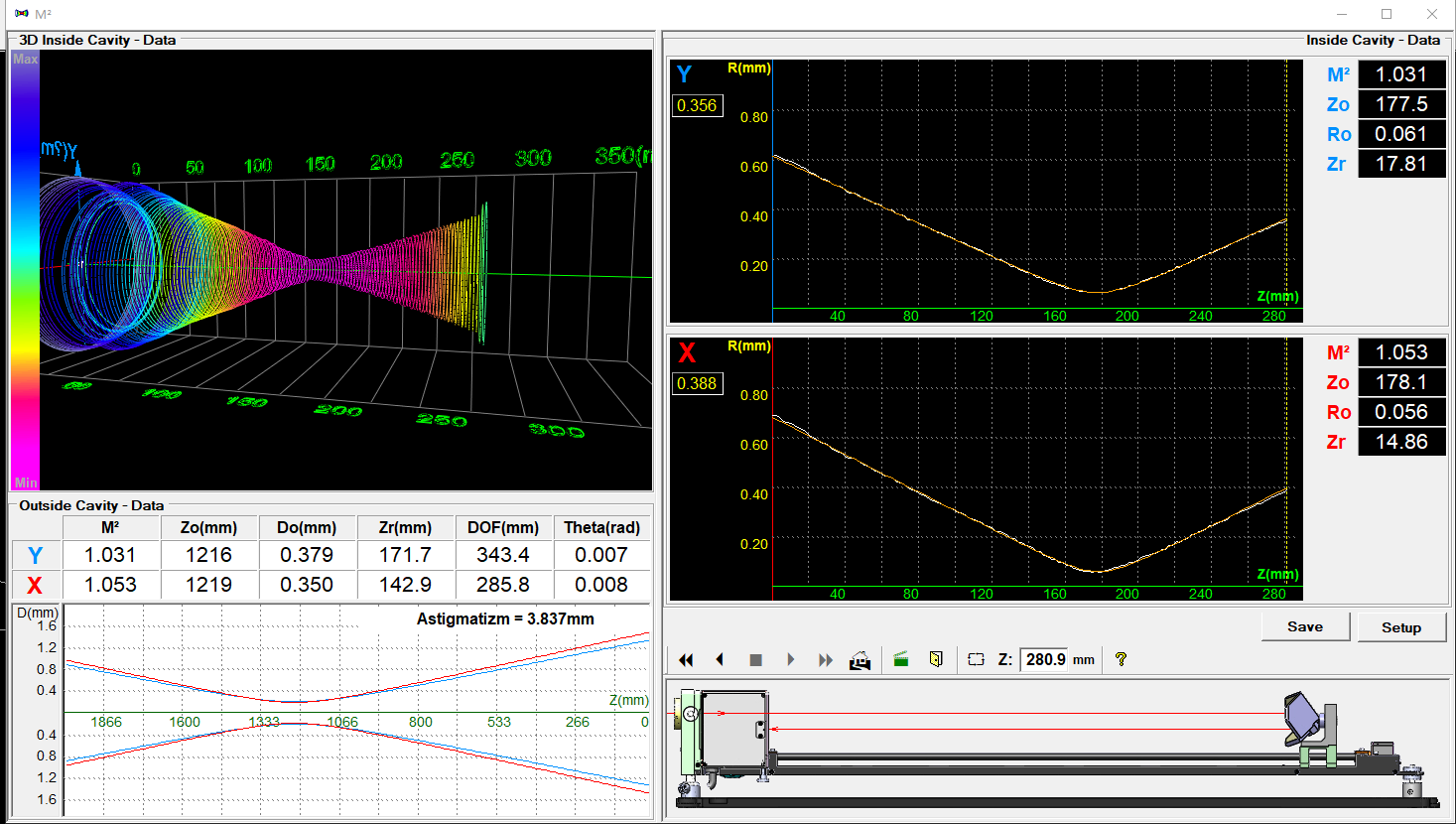

M2 Value Test

 型号及订购

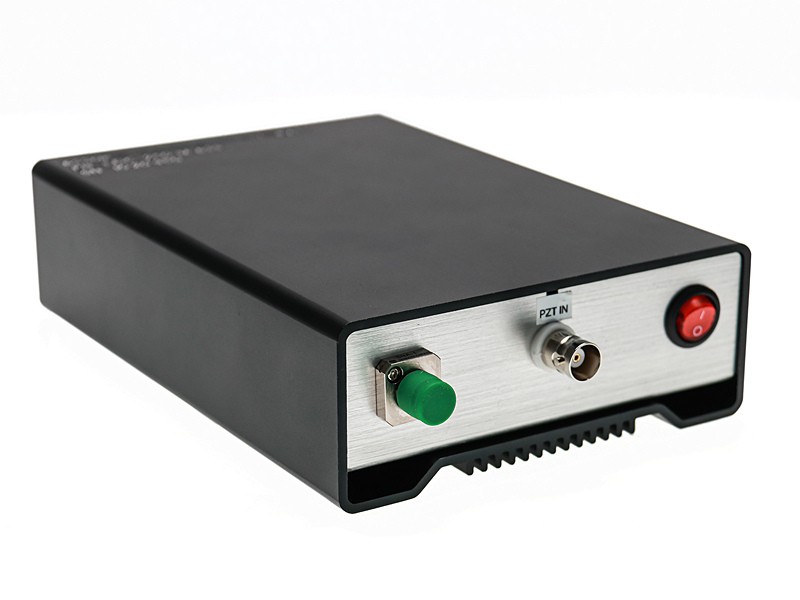

产品型号：LDC-250-M-633-30-PZT

封装类型：M：模块式

中心波长：633nm

输出功率：30mW

带PZT：可调谐
