产品总览 筱晓光子的SOA激光控制器基于先进微处理器的控制系统，结合高精度的ATC和ACC(APC)控制电路实现了激光器高稳定地输出，同时保证了光源在操控上的快捷和直观。我们也可以根据用户的要求提供相应的通信接口及控制软件，实现计算机控制。本光源采用一键恢复功能（Run/Stop按钮），可以有效帮助客户回到先前工作状态。
产品特点软件远程操控，智能化控制、 输出功率稳定，连续可调、 结构紧凑小巧、 高精度ACC和ATC控制电路、 自带高低调制带宽BNC接口
产品型号SOA-DV
应用领域激光传感锁模光纤激光器高速光开关测试测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
激光器驱动电流 激光器驱动电压
0-500mA 2.5V@80mA
特性 | Min | Max | 单位 | 注释 |
电源电压 | 100V | 240 | VAC | |
功率 | 5 | 15 | W | |
调制低频率 | 20 | 1000 | KHz | |
调制高频率 | 100 | 1000 | MHz | |
激光器驱动电流 | 0 | 500 | mA | |
激光器驱动电压 | 2.5 | V | @80mA | |
NTC | 9.7 | 10.3 | Kohm | @25℃ |
TEC电流 | -1 | 1 | A | |
温度控制范围 | 0 | 50 | ℃ | |
模拟输入(峰-峰值) | 0 | 5 | V | 交流耦合 |
模拟输出 | 0 | 2.5 | V | |
尺寸 | 22.5×15.0×6.5 | cm3 | ||
光纤接口 | 2端FC/APC接口 | |||

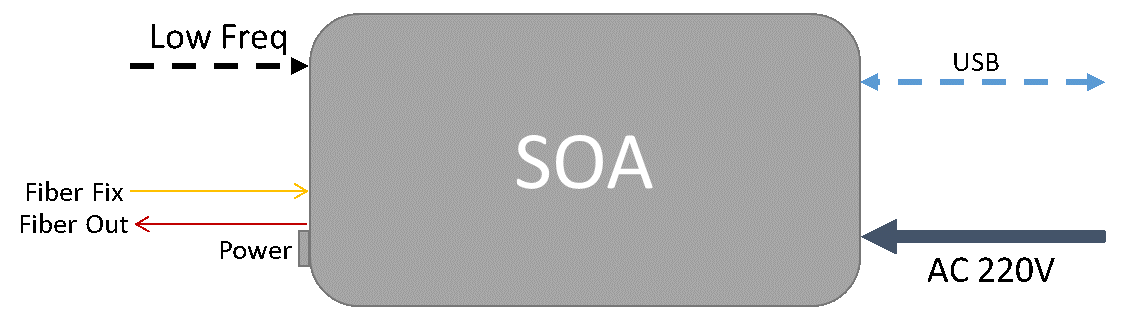

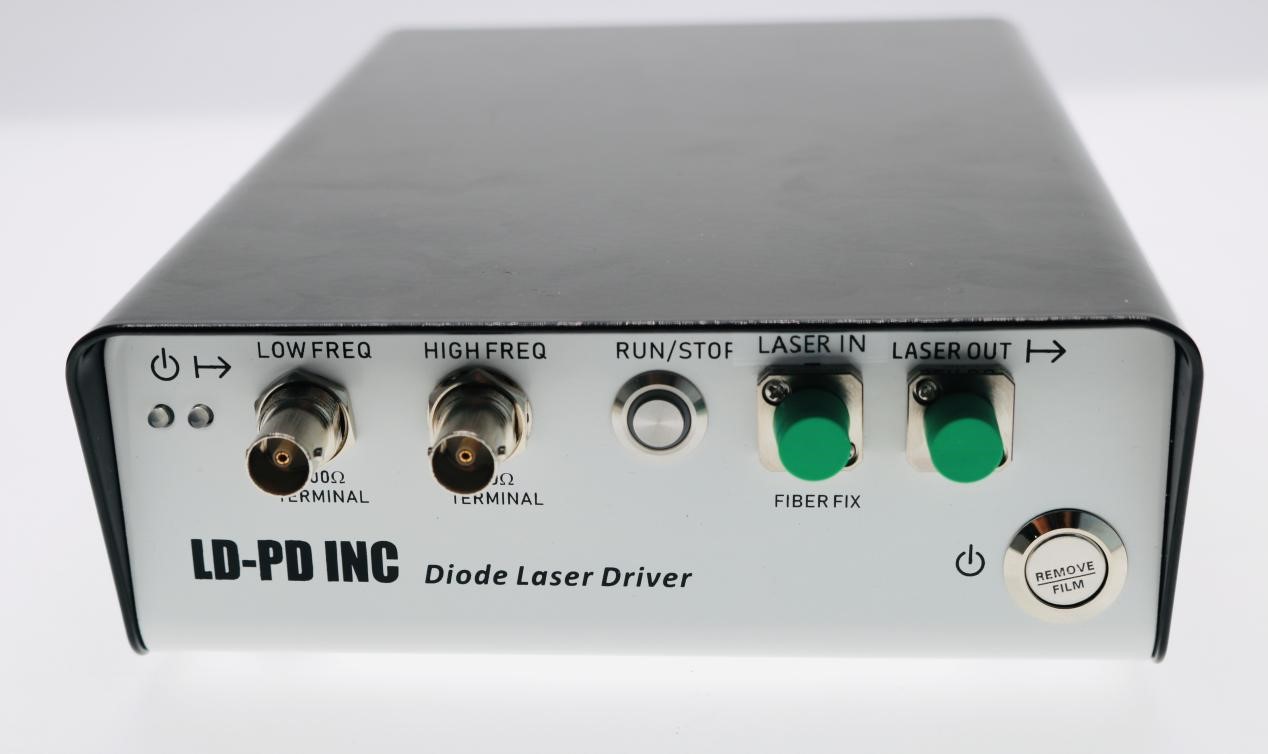

Low Freq：SOA外部电流调制输入端，支持0~40MHz的频率信号，Min. 信号脉宽10 ns。
USB：与计算机的通讯接口。
AC 220V：电源线。
Power：设备开关。
Fiber Fix：种子光输入端。
Fiber Out：调制光输出端。

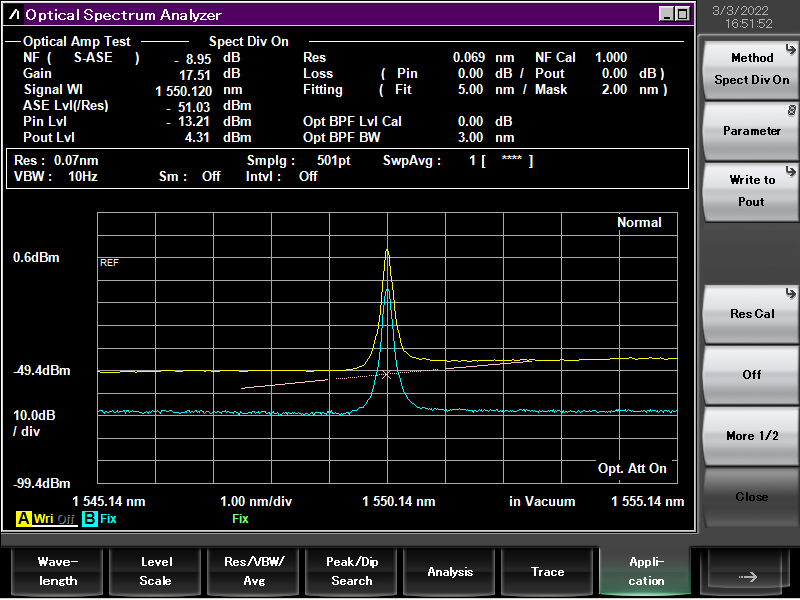

SOA的光放大前后光谱图。
光调制：
前面提到，Start的值就是向SOA注入的电流值，这只是再没有外部信号输入的情况下。当Low Freq端口输入了电压值Vset时，SOA的电流值等于Start的值加上Vset×400。比如，外部加上1V的电压值（50Ω阻抗）后，实际电流值为400×1+81=481mA（和实际情况会有误差，建议使用调制前自己再定标一次）。利用该功能，我们给Low Freq端输入调制信号，就可以对SOA进行幅度调制，起到光开关的作用。

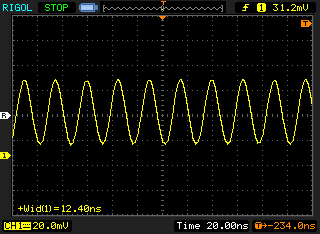

40MHz方波调制信号输入下的SOA调制光时域信号图。
操作流程：
1, 连接AC 220V电源线，连接USB线至PC端，按下Power，启动SOA驱动。

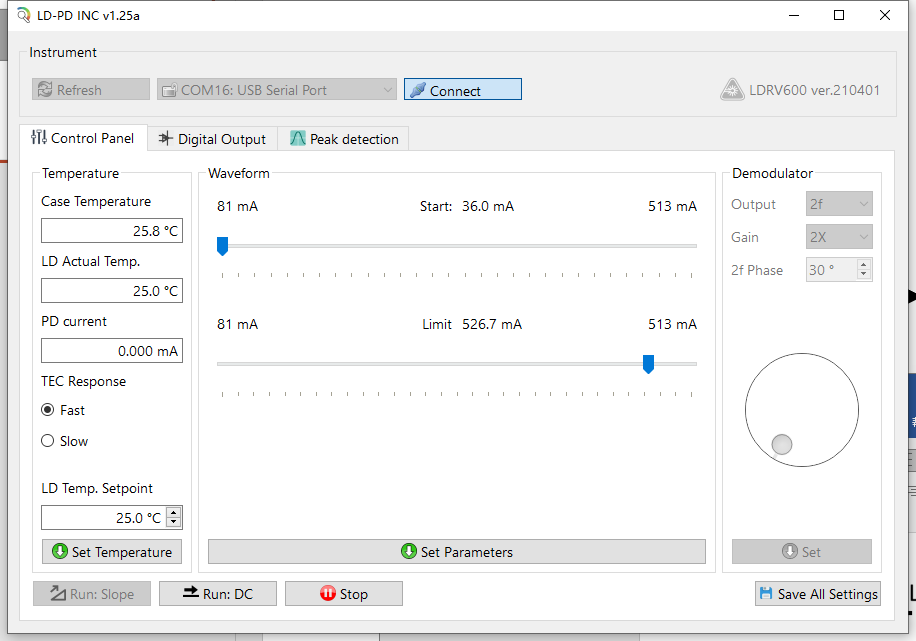

2, 打开PC端SOA驱动程序，按下Connect连接SOA驱动设备。观察到右上角出现设备型号，连接成功。观察LD Actual Temp温度和LD Temp Setpoint温度一致，说明温控正常工作。修改LD Temp Setpoint温度值，按下Set Temperature可以更改SOA工作温度，但一般情况下25℃即可。如下图：
3 , 将准备输入SOA的种子光控制在1mW左右，插入Fiber Fix。再用一根光纤跳线连接Fiber Out，另一端连接在光功率计上观察，此时SOA内部还没有电流，种子光不会被放大，但功率计上可能会观测到微弱的种子光功率。
4, 在PC端的软件界面上，先将Start进度条拉至Min. （81mA），再将Limit拉至500mA（SOA的电流限制），按下Set Parameters，再按下Run：DC，向SOA注入81mA的Min. 电流。
Start的值就是向SOA注入的电流值。慢慢增加Start进度条的值，每拖动一次要按一下Set Parameters，修改才会生效，可以观察到功率计上光功率慢慢变大，500mA下光功率约为30mW。到这里为止，我们已经实现了SOA的光功率放大功能。
