PVIA系列是基于InAs1-xSbx合金的非冷却红外光伏探测器,通过光学浸没来提升探测器的性能。该设备具有高达300℃的温度稳定性以及高机械耐用，且不含汞和镉，符合RoHS指标要求。
产品特点可探测红外波长范围2-5.5μm、可配专用前置放大器、高温度稳定性与机械耐久性、带有超半球微型砷化镓透镜以实现光学浸没，提升探测器的性能
产品型号PVIA-3-1×1-TO39-NW-36
应用领域热成像FTIR光谱学激光外差探测 中红外气体分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
最佳波长λopt 光敏面积 相对响应强度D* (λpeak)
2.15±0.2μm 1×1mm^2 2.95±0.3 cm·Hz1/2/W
参数 | 探测器型号 | |
PVIA-3 | PVIA-5 | |
有源元件材料 | 外延InAs异质结构 | 外延InAsSb异质结构 |
zui佳波长λopt（μm） | 2.15±0.2 | 2.3±0.2 |
相对响应强度D* (λpeak),cm·Hz1/2/W | 2.95±0.3 | 4.7±0.3 |
相对响应强度D* (λopt),cm·Hz1/2/W | 3.5±0.2 | 5.5±0.2 |
电流响应度-光敏面长度乘积Ri(λopt)·L,A·mm/W | ≥5×1010 | ≥5×109 |
时间常数T，ns | ≥1.3 | ≥1.3 |
电阻R,Ω | ≤20 | ≤15 |
元件工作温度Tdet,K | ≥2K | |
感光面尺寸A,mm×mm | 1×1 | |
封装 | TO39 | |
接收角Φ | ～36° | |
窗口 | 无 | |

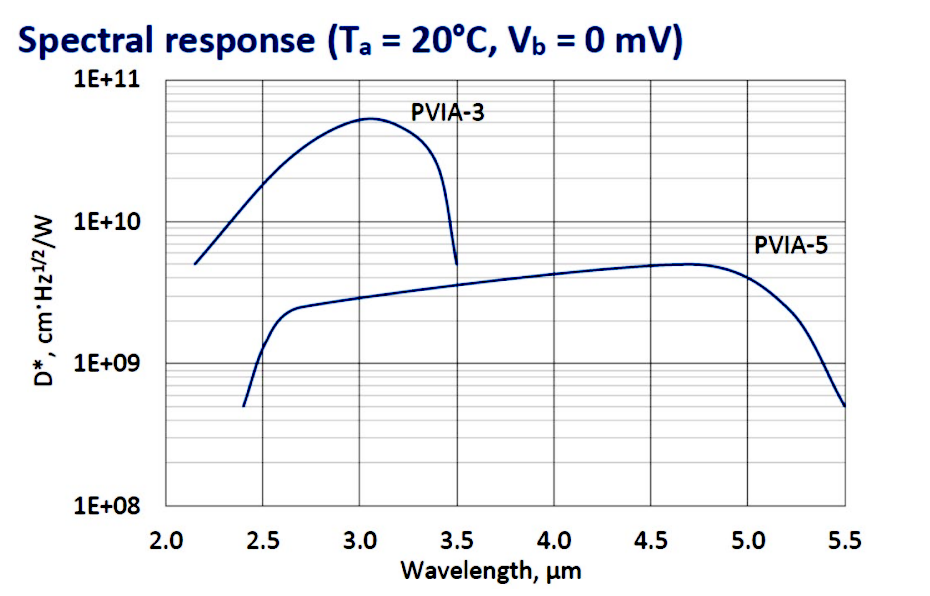

探测器光谱响应特性曲线

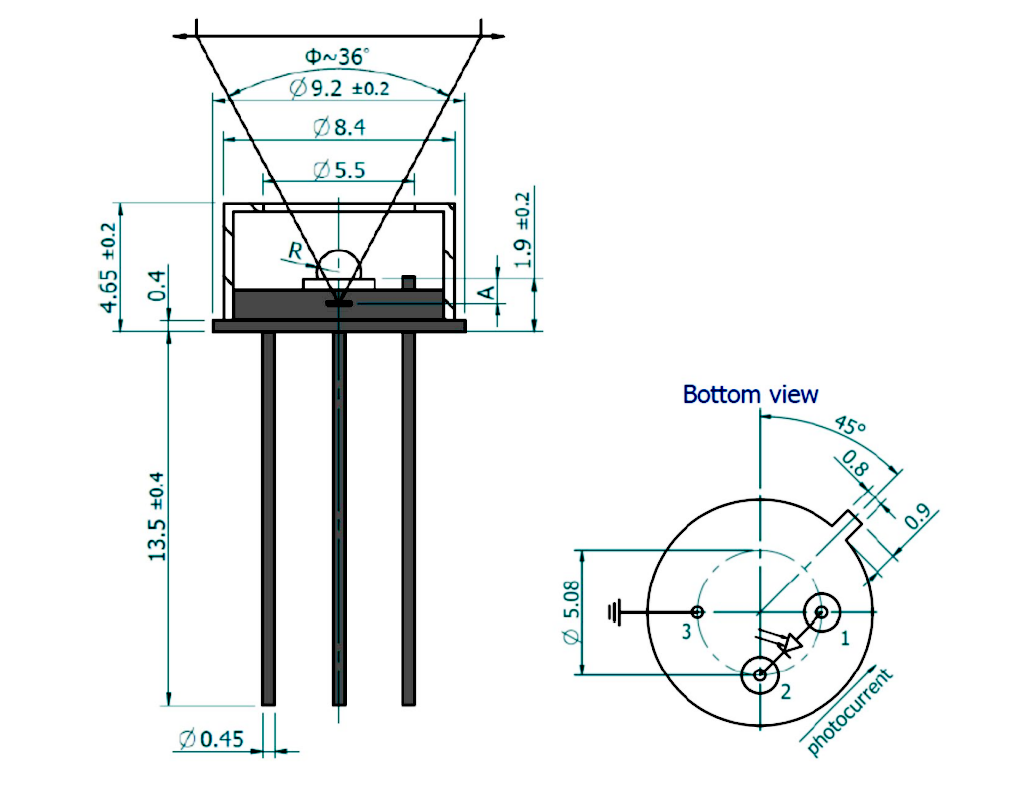

TO8型封装外形尺寸图
透镜参数
参量 | 数值 |
浸没微型透镜形状 | 超半球形 |
光学区域面积AO, mm×mm | 1×1 |
R,mm | 0.8 |
A,mm | 2.4±0.20 |
ϕ—接收角度；
R—超半球微型透镜半径
A—超半球微型透镜底部与焦平面的距离
功能 | 引脚号 |
探测器 | 1（-）,2（+） |
接地 | 3 |
