    II型超晶格两级热电冷却红外光导探测器 1.6-12um

    PCAS-2TE-11-0.1X0.1-TO8-wZnSeAR-70是一种具有优良参数的II型超晶格两级热电冷却红外光导体。光导检测器应在z佳偏置电压和电流读出模式下工作。由于1/f噪声，在低频率下的性能会降低。3 °楔形硒化锌增透涂层窗(wZnSeAR)防止不必要的干扰效应。对于连续波辐射的检测，推荐使用光斩波系统。该探测器不含汞和镉

    产品特点光谱范围：1.6 ~ 12.0 μm，高响应度，好的线性关系

    产品型号T2SL-PCAS-2TE-11-0.1X0.1

    应用领域中红外激光探测中红外气体分析

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 响应波长范围 光敏面积

    1.6-12μm 0.1X0.1mm

  • 尺寸图
    • 型号参数

    试条件：Ta=20℃

    参数

    探测器类型

    PCAS-2TE-11-0.1X0.1-TO8-wZnSeAR-70

    有源元件材料

    外延超晶格异质结构

    起始波长λcut-on（10%），μm

    1.6±0.2

    峰值波长，λpeak，μm

    6.0±0.3

    截止波长λcut-off（10%），μm

    12.0±0.3

    响应度D*(λpeak, 20 kHz), cm·Hz1/2/W

    ~1.9×108

    电流响应度Ri(λpeak), A/W

    ~1.5

    时间常数T,ns

    ~7

    电阻R,Ω

    ~55

    偏置电压Vb, V

    typ. 0.5

    1/f噪声角频率fc,   Hz

    typ. 100k

    工作温度Tdet,K

    ~230

    光敏面A,mm×mm

    0.1×0.1

    封装

    TO8

    接收角度Φ

    ~70°

    窗口

    wZnSeAR



    特性曲线

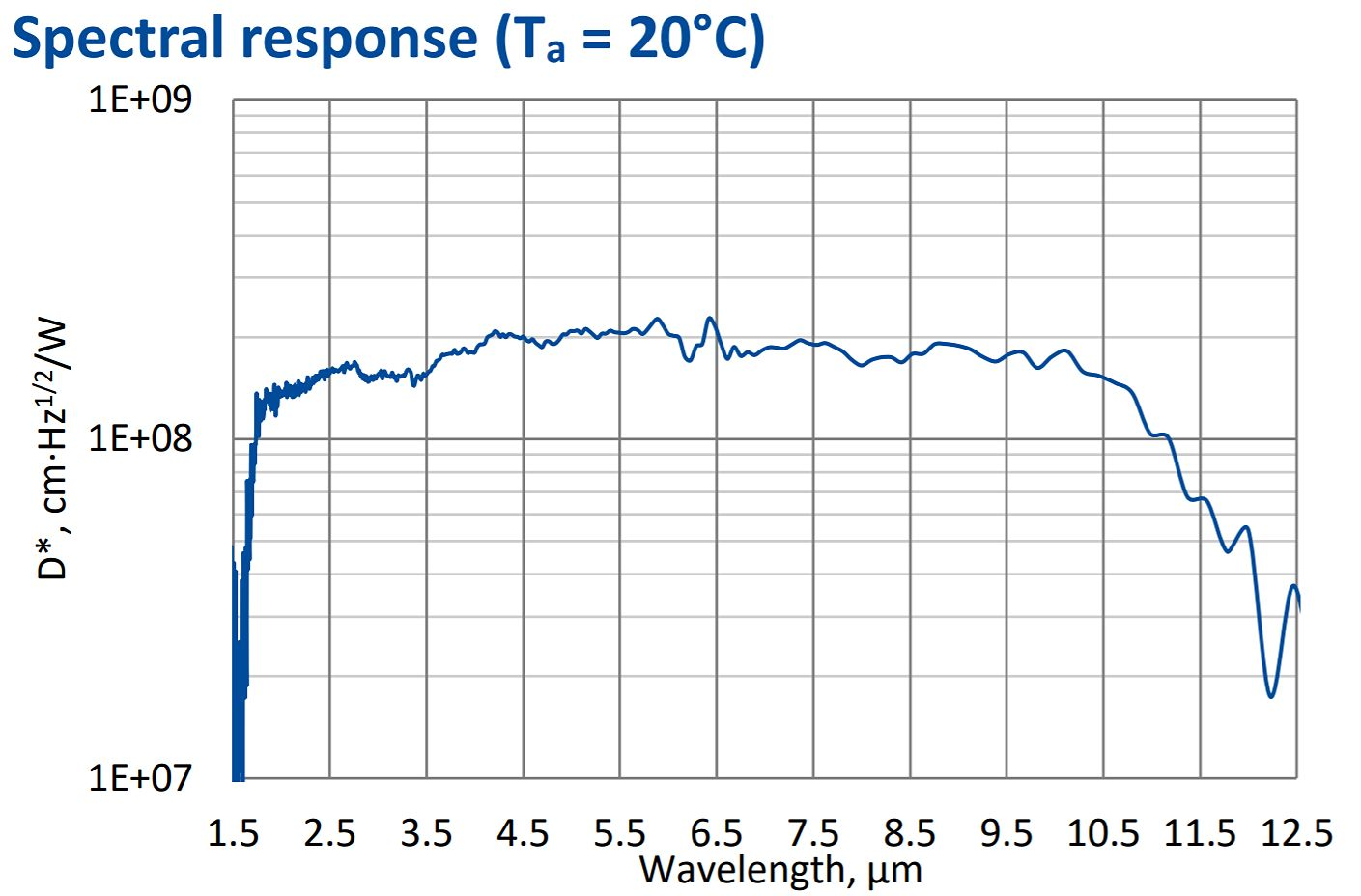

    20℃探测器的光谱响应曲线


    两级TE冷却参数表

    参量

    数值

    Tdet,K

    ～230

    Vmax,V

    1.2

    Imax,A

    1.3

    Qmax,W

    0.36



    热敏电阻特性曲线


    窗口镜抗反射涂层透过率曲线


    输入功率与输出电流线性度曲线（TBB—黑体温度）


    引脚定义


    2TE-TO8引脚定义

    功能

    PIN号

    探测器

    1,3

    热敏电阻

    7,9

    TE冷却器供应

    2（+），8（-）

    底板接地

    11

    未使用

    4,5,6,10,12

    备注：使用和储存注意事项

    1、散热2TE冷却器产生的热量，需要有~2 K/W的热阻散热器。

    2、工作环境湿度为10% ~ 80%，环境温度为-20℃~ 30℃。

    3、功率限制：连续波或单脉冲辐照度大于1 μs时，对视光学有源区域的辐照度不得超过100 W/cm2；小于1 μs的脉冲辐照度不能超过1 MW/cm2。

    4、储存于湿度为10%至90%，环境温度为-20℃至50℃的黑暗处。



    通用参数


       InAs/InAsSb T2SL 光电导探测器 – (工程样品)

    型号

    冷却

    浸没

    截止波长 um

    峰值波长 um

    探测能力 cm·Hz1/2/W

    时间常数

    PCAS-2TE-9-0.1×0.1-TO8-wZnSeAR-70

    2TE

    无

    11.0±0.3

    6.2±0.3

    ～2.8×108

    ~12ns

    PCAS-2TE-9-1×1AR-TO8-wZnSeAR-70

    2TE

    无

    11.0±0.5

    4.0±0.5

    ～2.6×108

    ~17ns

    PCAS-3TE-9-0.1×0.1-TO8-wZnSeAR-70

    3TE

    无

    10.5±0.3

    6.1±0.3

    ～4.3×108

    ~17ns

    PCAS-2TE-11-0.1×0.1-TO8-wZnSeAR-70

    2TE

    无

    12.0±0.3

    6.0±0.3

    ～1.9×108

    ~7ns

    PCAS-3TE-12-0.1×0.1-TO8-wZnSeAR-70

    3TE

    无

    14.4±0.3

    10.5±0.3

    ～2.5×108

    ~4ns

    PCIAS-3TE-12-1×1-TO8-wZnSeAR-36

    3TE

    是的

    12.0±0.3

    8.0±1.0

    ～2.0×108

    ~4ns

    PCAS-2TE-13-0.1×0.1-TO8-wZnSeAR-70

    3TE

    无

    15.0±0.3

    10.7±0.3

    ～1.2×108

    ~3ns



    InAs/InAsSb T2SL 光伏探测器 – (工程样品)

    型号

    冷却

    浸没

    截止波长 um

    峰值波长 um

    探测能力  cm·Hz1/2/W

    时间常数

    PVAS-5-0.1×0.1-TO39-NW-90

    无

    无

    6.2±0.2

    4.2±0.3

    ～1.2×109

    ~11ns

    PVAS-2TE-5-0.1×0.1-TO8-wAl2O3-70

    2TE

    无

    5.8±0.2

    4.0±0.3

    ~9.0×109

    ~4ns
