InAs砷化铟光伏电探测器与硫PbS光电导探测器一样，在3μm左右的红外区域具有高灵敏度，而且噪声低、速度高、可靠性高。该系列是一个新的InAs光伏探测器系列，它比我们的传统产品提供更低的噪音。 筱晓光子提供有各种类型可选择，包括非冷却型、热电冷却型和提供高性能的液氮冷却型。
产品特点低噪声、高探测灵敏度、高可靠性、可采用多元素阵列（客户定制产品）
产品型号P10090-01
应用领域气体分析 激光探测红外分光光度测量辐射温度计
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应 峰值波长λp 截止波长λc
3.35um 3.35μm 3.65μm
可选配件（单独出售）
温度控制器C1103-04
带有前置放大器的红外线探测器模块C12492-210
用于InAs光伏探测器的滤波放大器（P10090系列：C4159-06，P7163：C4159-05）
技术参数
光电特性 P10090-01
参数 | 数值 |
峰值波长λp | 3.35μm |
截止波长λc | 3.65μm |
光灵敏度S λ=λp | 1.0A/W |
并联电阻 | 典型值：70Ω；Min. 值：40Ω |
峰值探测率D*(λp, 600, 1) | 典型值：4.5 × 109（cm·Hz1/2/W） Min. 值：3.0 × 109（cm·Hz1/2/W） |
NEP λ=λp | 1.5 × 10-11（W/Hz1/2） |
上升时间Tr (μs) VR=0V RL=50Ω 0 to 63% | 0.7 |
其它型号电气和光学特性（除非另有说明，否则为典型值）
Type no. | 测量条件 | 峰值 灵敏度 波长λp (μm) |
截止波长λc (μm) | 感光度S λ=λp (A/W) | 分流电阻Rsh |
检测率 D* (λp, 600, 1) |
NEP λ=λp (W/Hz1/2) | 上升时间 tr VR=0 V RL=50 Ω 0 to 63%(μs) | ||
元件温度 Td (°C) | ||||||||||
Min.(Ω) | Typ.(Ω) | Min.(cm · Hz1/2/W) | Typ.(cm · Hz1/2/W) | |||||||
P10090-01 | 25 | 3.35 | 3.65 | 1.0 | 40 | 70 | 3.0 × 109 | 4.5 × 109 | 1.5 × 10-11 | 0.70 |
P10090-11 | -10 | 3.30 | 3.55 | 1.2 | 250 | 400 | 1.0 × 1010 | 1.6 × 1010 | 5.3 × 10-12 | 0.45 |
P10090-21 | -30 | 3.25 | 3.45 | 1000 | 1300 | 2.0 × 1010 | 3.2 × 1010 | 2.8 × 10-12 | 0.30 | |
P7163 | -196 | 3.00 | 3.1 | 1.3 | 1 × 105 | 1 × 106 | 3.5 × 1011 *3 | 6.0 × 1011 *3 | 1.5 × 10-13 | 0.10 |
*3: D* (λp, 1200, 1)
结构/jue对Max. 值 P10090-01
参数 | 数值 |
结构 | |
窗体材料 | 蓝宝石玻璃 |
封装 | TO-5 |
制冷 | 无 |
jue对Max. 值 | |
反向电压VR(V) | 0.5 |
工作温度 | -40至+60℃ |
存储温度 | -40至+80℃ |
输入Max. 光功率 | 0.6W |
结构/jue对Max. 值更多系列
Type No. | 尺寸轮廓 窗材料 *1 | 封装 | 制冷 |
氮气保持 时间(h) |
受光面 (mm) | jue对Max. 额定值 | |||||
热电冷却器 允许电流(A) | 热敏电阻 功耗(mW) | 反向电压 VR(V) | 工作温度Top (°C) | 储存温度 Tstg(°C) | Max. 入射光 水平 (W) | ||||||
P10090-01 | ①/S | TO-5 | 非冷却式 | - | ϕ1 | - | - | 0.5 | -40 to +60 | -40 to +80 | 0.6 |
P10090-11 | ②/S | TO-8 | 单级电子冷却 | 1.5 | 0.2 | ||||||
P10090-21 | 两级电子冷却型 | 1.0 | |||||||||
P7163 | ③/S | Metal dewer 金属杜瓦 | LN2 液氮 | 12 *2 | ϕ1 | - | - | -55 to +60 | |||
注：即使是暂时超过jue对Max. 额定值，也可能导致产品质量下降。始终确保在jue对Max. 额定值范围内使用产品。
*1： S=蓝宝石玻璃
*2： 装运时(At the time of shipment)
特性曲线图

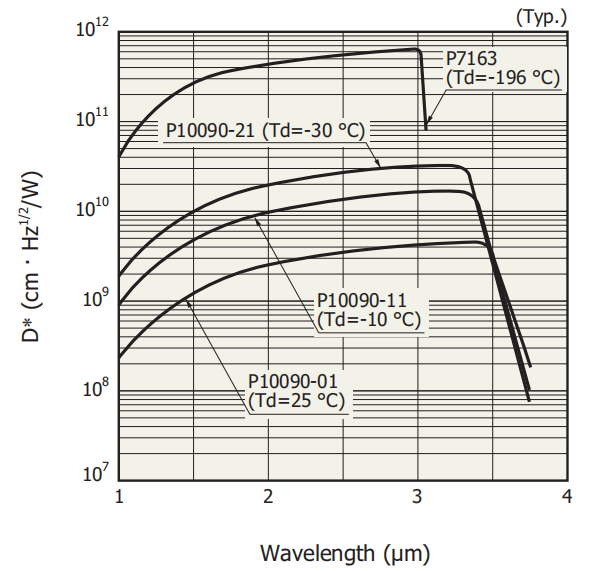

光谱灵敏度(D*)

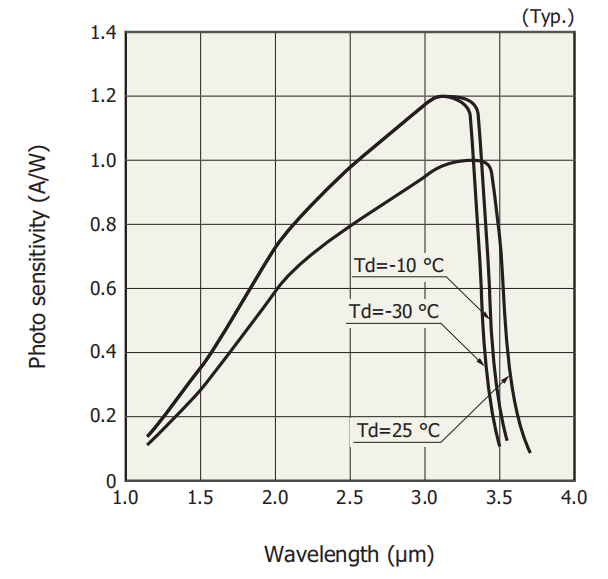

光谱灵敏度

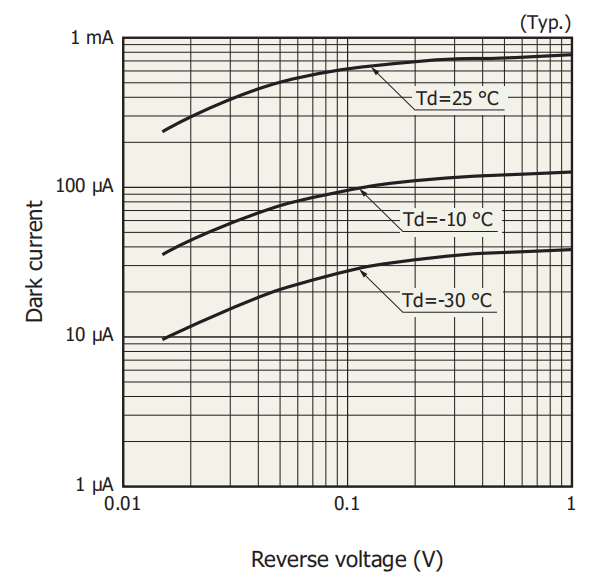

暗电流与反向电压之间的关系

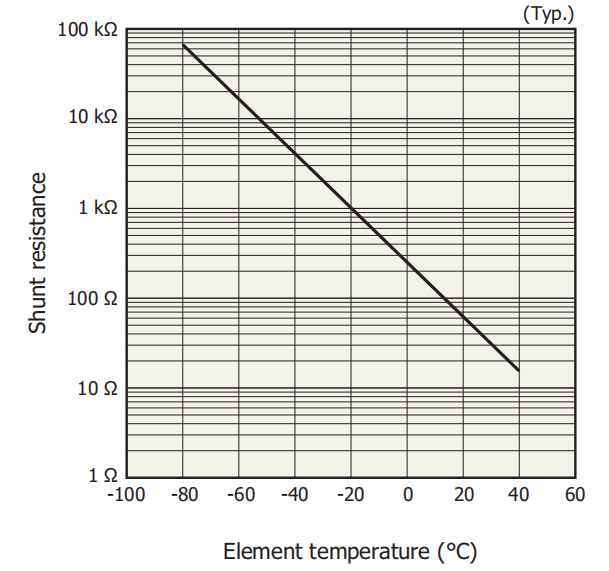

并联电阻与元件温度的关系

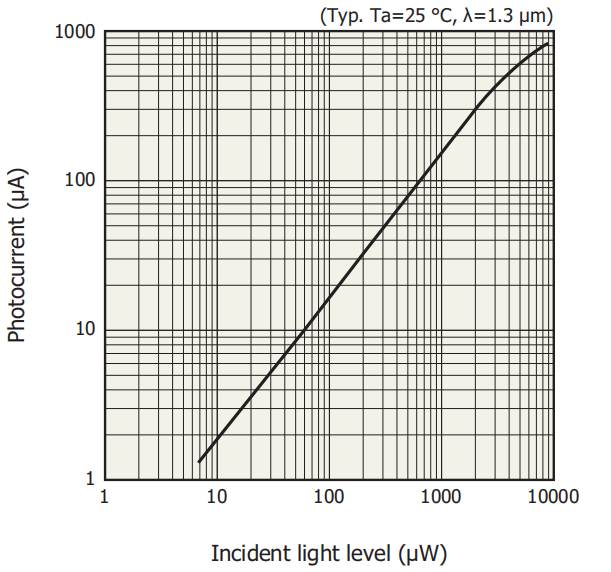

线性度

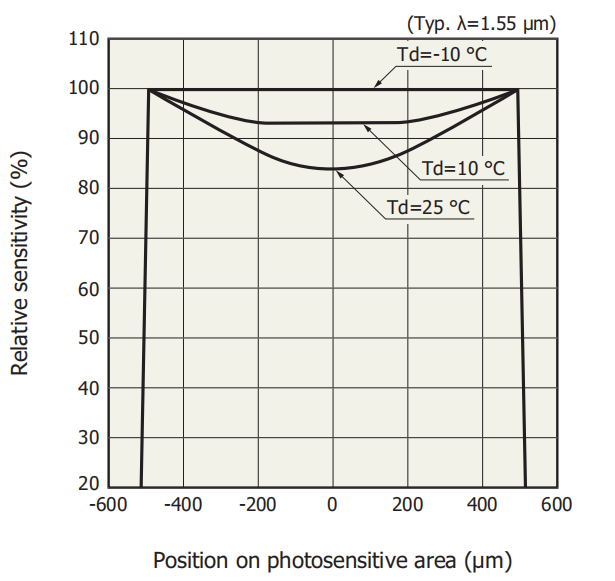

灵敏度均匀性

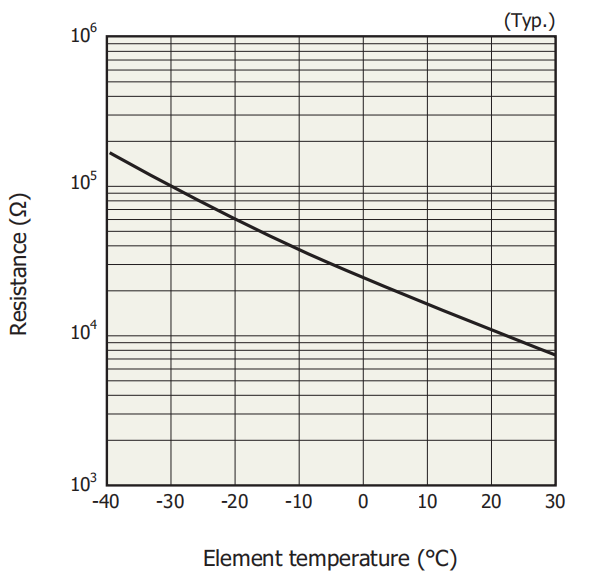

热敏电阻的温度特性

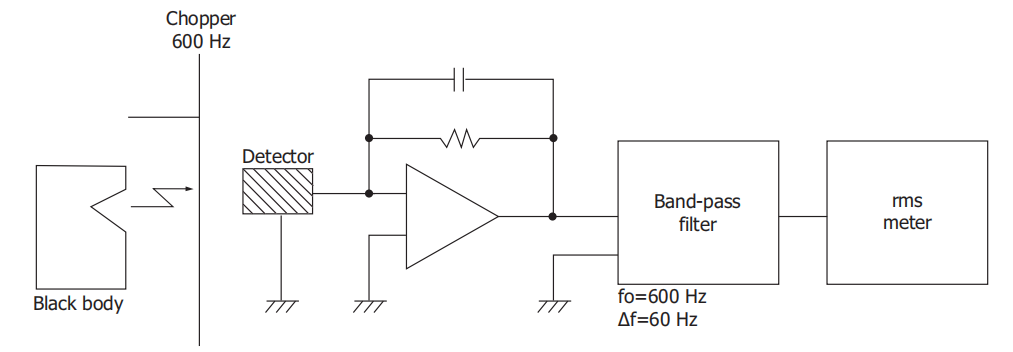

测试线路
