PVA-2TE系列是基于InAs1-xSbx合金的两级TE冷却红外光伏探测器。该设备具有高达300℃的温度稳定性以及高机械耐用，且不含汞和镉，符合RoHS指标要求。带有3°楔形蓝宝石(wAl2O3)窗口防止不必要的干扰影响。
产品特点可探测红外波长范围2-5.5μm、 采用两级TE冷却有效提高探测效率、 可配专用前置放大器、 高温度稳定性与机械耐久性
产品型号PVA-2TE-3-0.1×0.1-TO8-wAl2O3-70
应用领域医学热成像红外光谱分析中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应 感光规格
2.0-5.5um 0.1x0.1mm
参数 | 探测器型号 | |
PVA-2TE-3-0.1×0.1-TO8-wAl2O3-70 | PVA-2TE-5-0.1×0.1-TO8-wAl2O3-70 | |
有源元件材料 | 外延InAs异质结构 | 外延InAsSb异质结构 |
起始波长λcut-on (10%), μm | 2.1±0.2 | 2.4±0.2 |
峰值波长λpeak（μm） | 2.9±0.3 | 4.7±0.3 |
截止波长λcut-off (10%), μm | 3.4±0.2 | 5.5±0.2 |
相对响应强度D* (λpeak),cm·Hz1/2/W | ≥5×1010 | ≥4×109 |
电流响应度Ri(λpeak),A/W | ≥1.3 | ≥1.5 |
时间常数T，ns | ≤15 | ≤20 |
电阻R,Ω | ≥200K | ≥1K |
元件工作温度Tdet,K | ~230 | |
感光面尺寸A,mm×mm | 0.1×0.1 | |
封装 | TO8 | |
接收角Φ | ～70° | |
窗口 | wAl2O3 | |

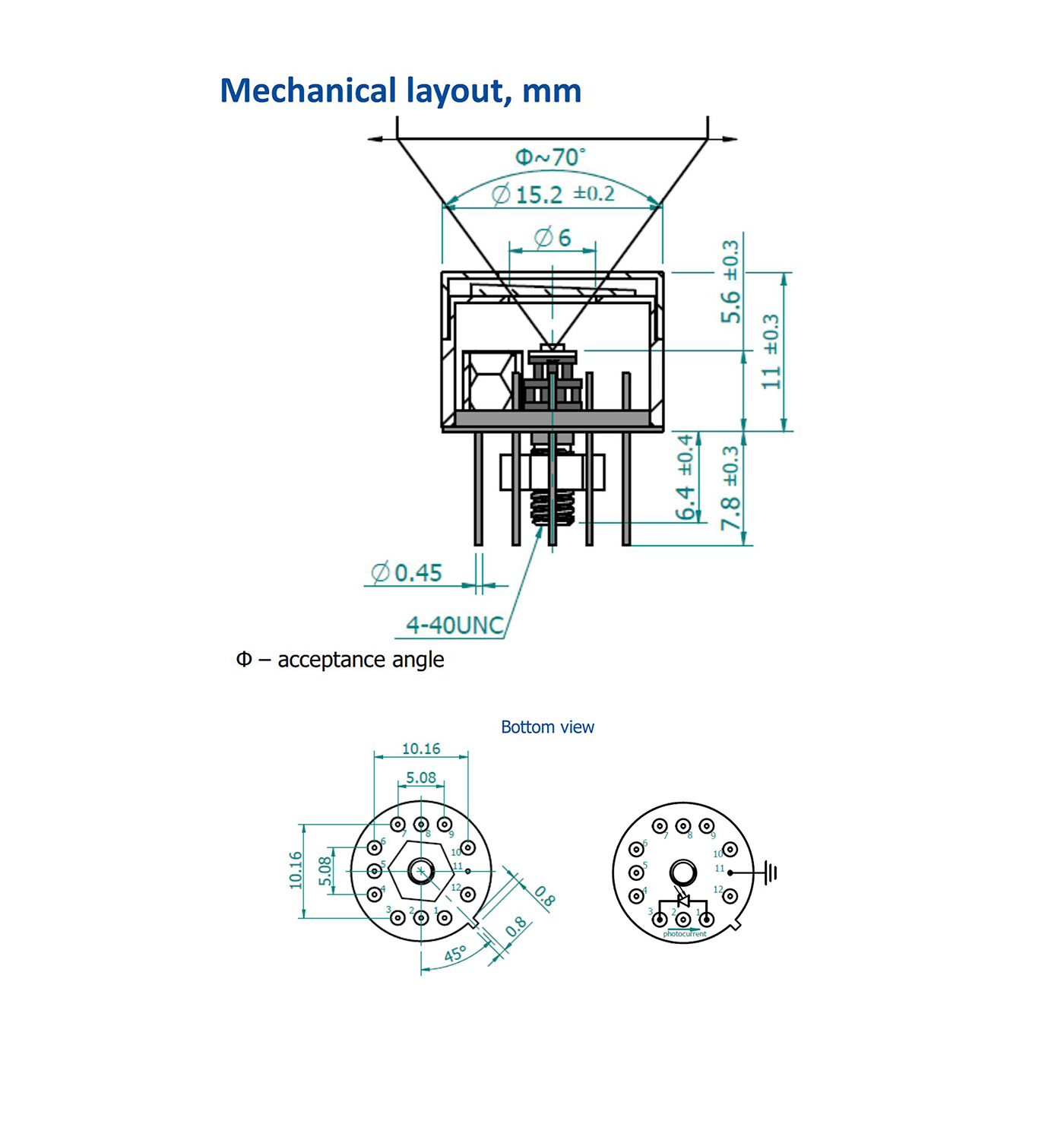

2TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
反向偏压（可选） | 1（-）,3（+） |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4，5，6，10，12 |

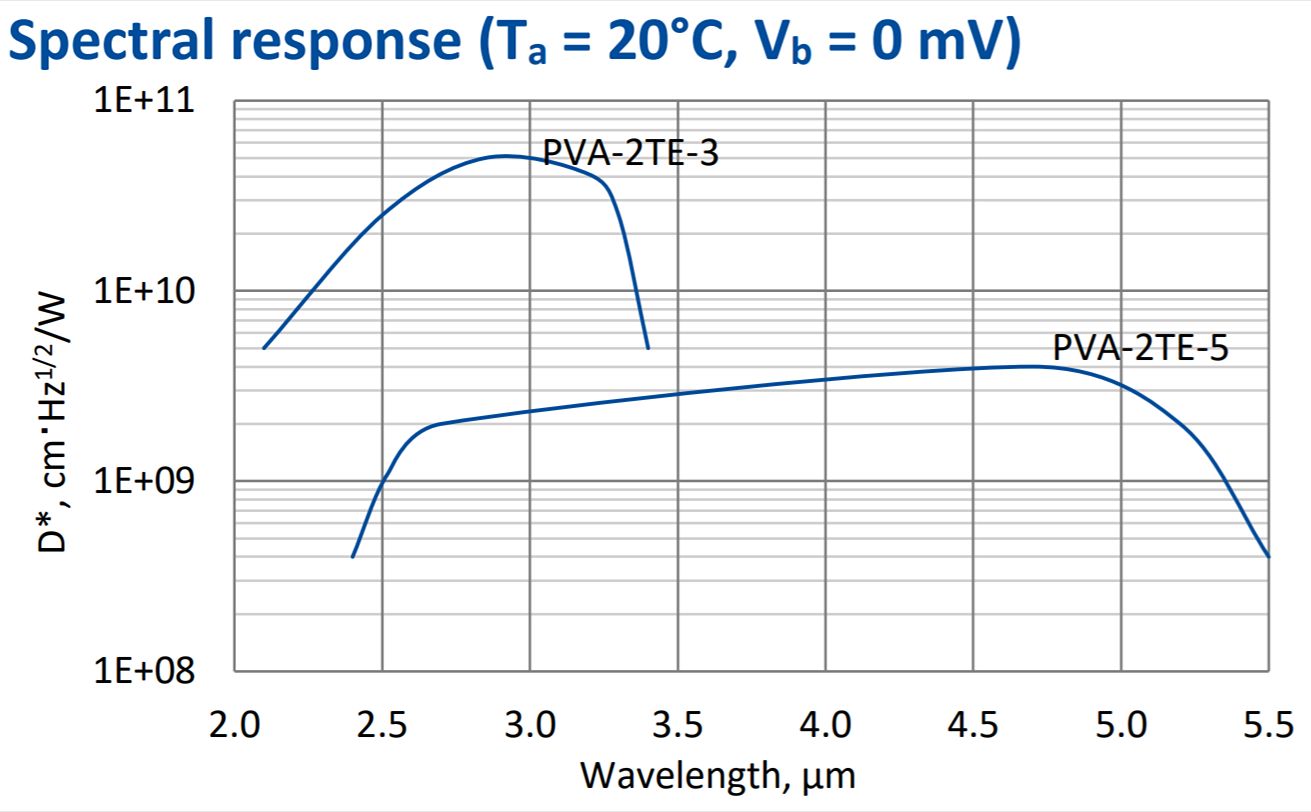

探测器光谱响应特性曲线

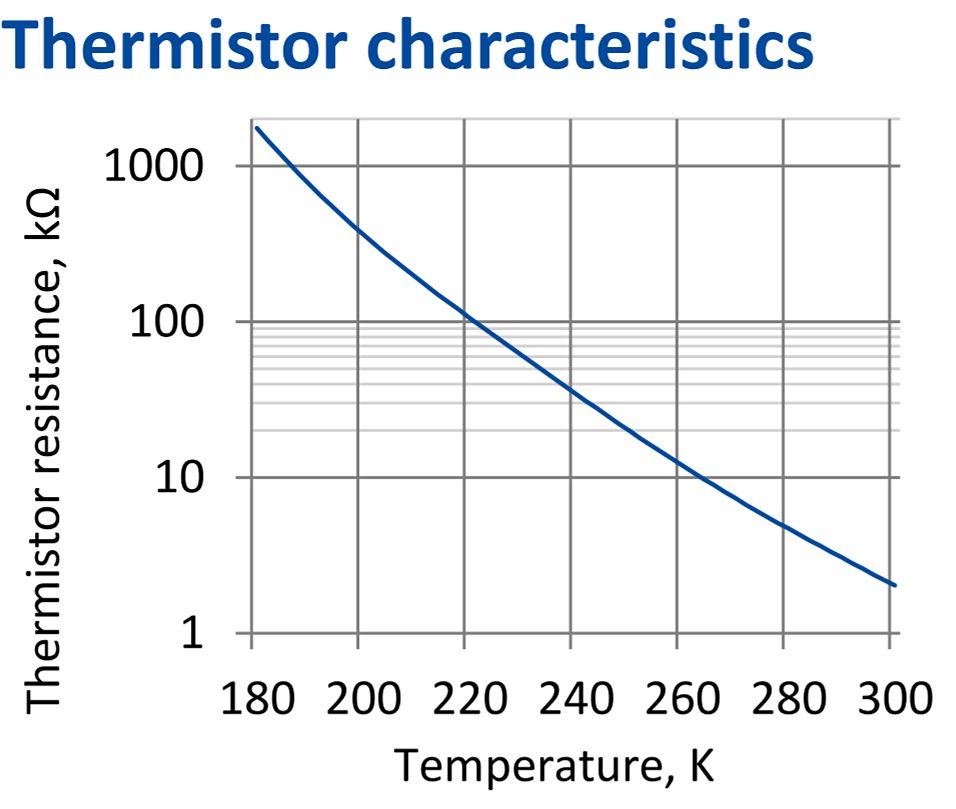

热敏电阻特性曲线
两级TE冷却参数表
参量 | 数值 |
Tdet , K | ~230 |
Vmax , V | 1.3 |
Imax , A | 1.2 |
Qmax , W | 0.36 |

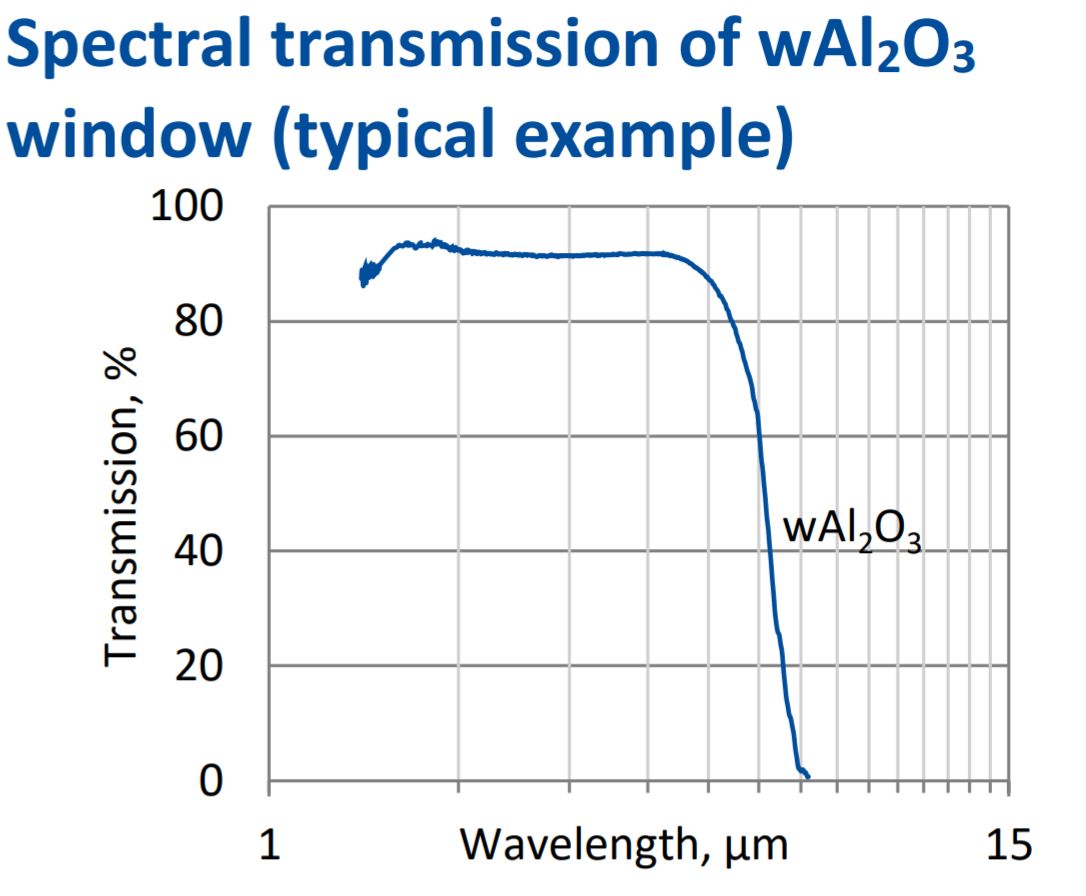

抗反射涂层窗口光谱透过率曲线
