    InAs/InAsSb T2SL 光伏探测器 两级TE冷却 1.7-5.8um

    PVAS-2TE-5-0.1X0.1-TO8-wAl2O3-70是II型超晶格两级热电冷却红外光伏探测器，具有优良的参数。3°楔形蓝宝石窗口(wAl2O3)防止不必要的干扰效应。该探测器不含汞和镉，符合RoHS指标。

    产品特点光谱范围为1.7 ~ 5.8 μm，高响应度，好的线性度，不需要偏差，无1/f噪声

    产品型号T2SL-PVAS-2TE-5-0.1X0.1

    应用领域中红外激光探测中红外气体分析

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 响应波长范围 光敏面积

    1.7-5.8μm 0.1X0.1mm

  • 尺寸图
    • 型号参数


    参数

    探测器型号

    PVAS-2TE-5-0.1×0.1-TO8-wAl2O3-70

    有源元件材料

    外延超晶格异质结构

    起始波长λcut-on (10%), μm

    1.7±0.2

    峰值波长λpeak, μm

    4.0±0.3

    截止波长λcut-off (10%), μm

    5.8±0.2

    探测效率D* (λpeak),cm·Hz1/2/W

    ~9.0×109

    电流响应度Ri(λpeak),A/W

    ~1.4

    时间常数T，ns

    ~4

    电阻R,Ω

    ~5k

    工作温度Tdet,K

    ～230

    感光面尺寸A,mm×mm

    0.1×0.1

    包装

    TO8

    接收角

    ～70°

    窗口

    wAl2O3



    特性曲线

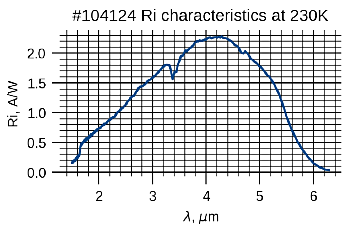

    电流响应度特性曲线（230K）

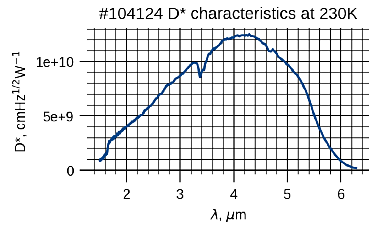

    探测效率特性曲线（230K）

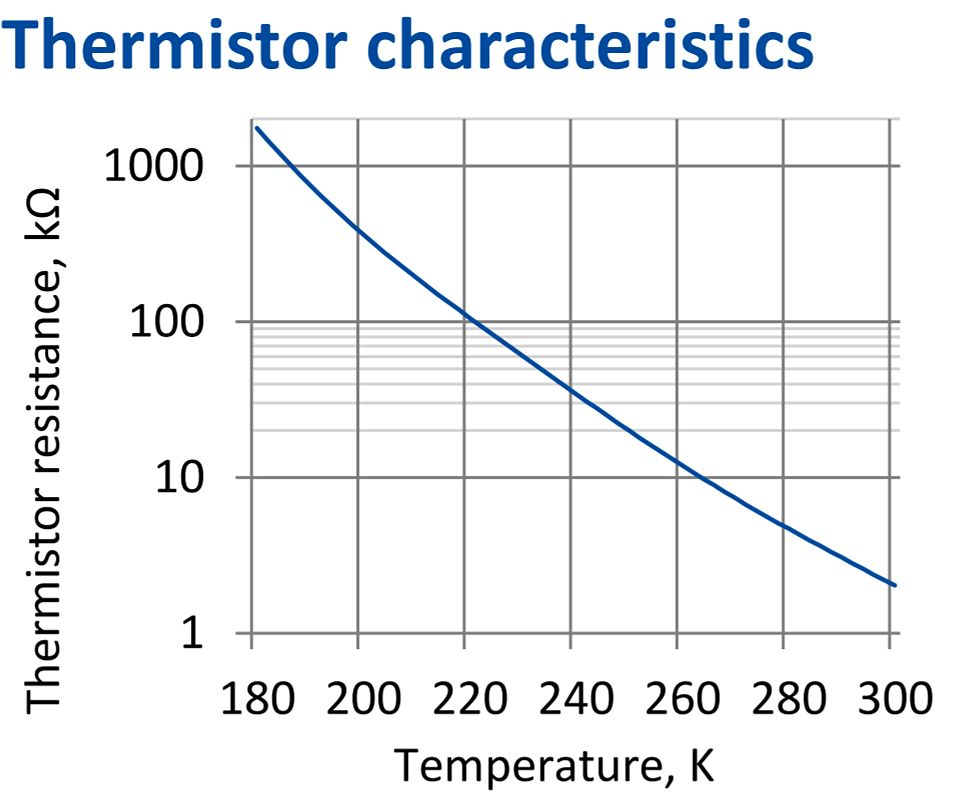

    热敏电阻特性曲线


    两级TE冷却参数表

    参量

    数值

    Tdet , K

    ~230

    Vmax , V

    1.3

    Imax , A

    1.2

    Qmax , W

    0.36



    输入功率与输出电流线性度曲线（TBB—黑体温度）




    引脚定义



    2TE-TO8引脚定义

    功能

    PIN号

    探测器

    1,3

    反向偏压（可选）

    1（-）,3（+）

    热敏电阻

    7,9

    TE冷却器供应

    2（+），8（-）

    底板接地

    11

    未使用

    4，5，6，10，12

    使用和储存注意事项

    1、散热2TE冷却器产生的热量，需要有~2 K/W的热阻散热器。

    2、工作环境湿度为10% ~ 80%，环境温度为-20℃~ 30℃。

    3、功率限制：连续波或单脉冲辐照度大于1 μs时，对视光学有源区域的辐照度不得超过100 W/cm2；小于1 μs的脉冲辐照度不能超过1 MW/cm2。

    4、储存于湿度为10%至90%，环境温度为-20℃至50℃的黑暗处。

    通用参数


       InAs/InAsSb T2SL 光电导探测器 – (工程样品)

    型号

    冷却

    浸没

    截止波长 um

    峰值波长 um

    探测能力 cm·Hz1/2/W

    时间常数

    PCAS-2TE-9-0.1×0.1-TO8-wZnSeAR-70

    2TE

    无

    11.0±0.3

    6.2±0.3

    ～2.8×108

    ~12ns

    PCAS-2TE-9-1×1AR-TO8-wZnSeAR-70

    2TE

    无

    11.0±0.5

    4.0±0.5

    ～2.6×108

    ~17ns

    PCAS-3TE-9-0.1×0.1-TO8-wZnSeAR-70

    3TE

    无

    10.5±0.3

    6.1±0.3

    ～4.3×108

    ~17ns

    PCAS-2TE-11-0.1×0.1-TO8-wZnSeAR-70

    2TE

    无

    12.0±0.3

    6.0±0.3

    ～1.9×108

    ~7ns

    PCAS-3TE-12-0.1×0.1-TO8-wZnSeAR-70

    3TE

    无

    14.4±0.3

    10.5±0.3

    ～2.5×108

    ~4ns

    PCIAS-3TE-12-1×1-TO8-wZnSeAR-36

    3TE

    是的

    12.0±0.3

    8.0±1.0

    ～2.0×108

    ~4ns

    PCAS-2TE-13-0.1×0.1-TO8-wZnSeAR-70

    3TE

    无

    15.0±0.3

    10.7±0.3

    ～1.2×108

    ~3ns



    InAs/InAsSb T2SL 光伏探测器 – (工程样品)

    型号

    冷却

    浸没

    截止波长 um

    峰值波长 um

    探测能力  cm·Hz1/2/W

    时间常数

    PVAS-5-0.1×0.1-TO39-NW-90

    无

    无

    6.2±0.2

    4.2±0.3

    ～1.2×109

    ~11ns

    PVAS-2TE-5-0.1×0.1-TO8-wAl2O3-70

    2TE

    无

    5.8±0.2

    4.0±0.3

    ~9.0×109

    ~4ns
