PCAS-2TE-9-1X1AR-TO8-wZnSeAR-70是一种具有优良参数的II型超晶格两级热电冷却红外光导体。光导检测器应在z佳偏置电压和电流读出模式下工作。由于1/f噪声，在低频率下的性能会降低。用于光敏面的抗反射涂层（1X1AR）和3 °楔形硒化锌增透涂层窗(wZnSeAR)防止不必要的干扰效应。对于连续波辐射的检测，推荐使用光斩波系统。该探测器不含汞和镉，符合RoHS标准。
产品特点光谱范围：2.0 ~ 11.0 μm，高响应度，好的线性关系
产品型号T2SL-PCAS-2TE-9-1X1AR
应用领域中红外激光探测中红外气体分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面积
1.6-11um 1X1mm
试条件：Ta=20℃
参数 | 探测器类型 |
PCAS-2TE-9-1X1AR-TO8-wZnSeAR-70 | |
有源元件材料 | 外延超晶格异质结构 |
起始波长λcut-on（10%），μm | ≤2.0 |
峰值波长，λpeak，μm | 4.0±0.5 |
截止波长λcut-off（10%），μm | 11.0±0.5 |
响应度D*(λpeak, 20 kHz), cm·Hz1/2/W | ~2.6×108 |
电流响应度Ri(λpeak), A/W | ~0.04 |
时间常数T,ns | ~17 |
电阻R,Ω | ~70 |
偏置电压Vb, V | typ. 0.6 |
1/f噪声角频率fc, Hz | typ. 300k |
工作温度Tdet,K | ~230 |
光敏面A,mm×mm | 1×1AR |
封装 | TO8 |
接收角度Φ | ~70° |
窗口 | wZnSeAR |

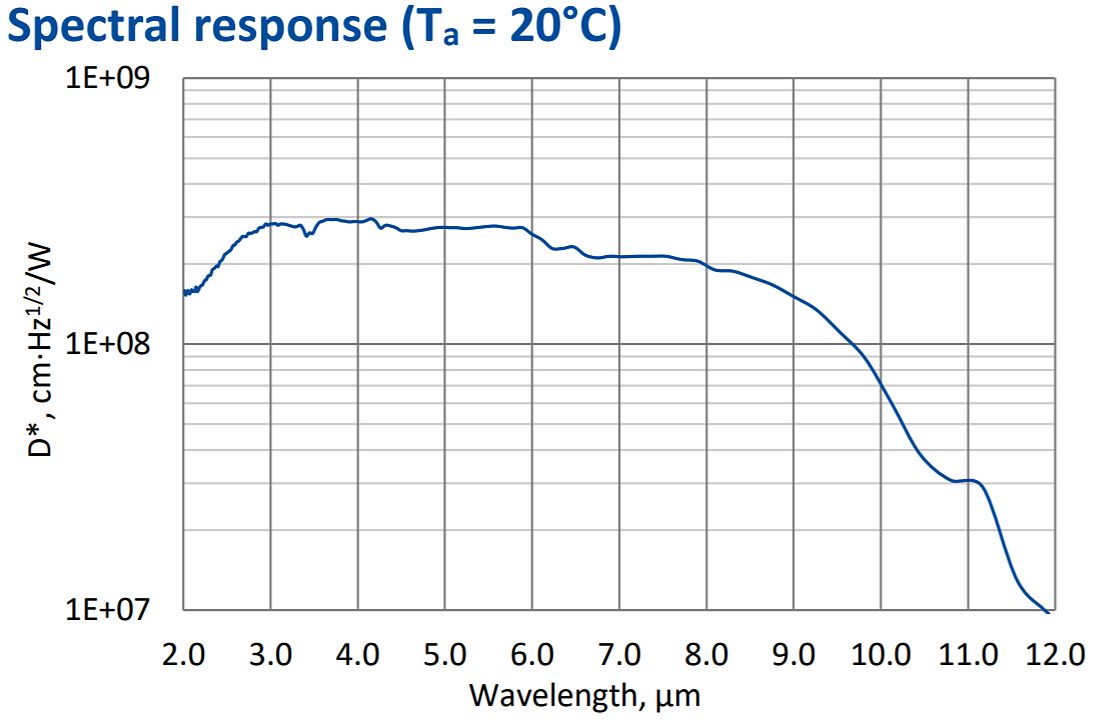

20℃探测器的光谱响应曲线
两级TE冷却参数表
参量 | 数值 |
Tdet,K | ～230 |
Vmax,V | 1.2 |
Imax,A | 1.3 |
Qmax,W | 0.36 |
热敏电阻特性曲线
窗口镜抗反射涂层透过率曲线
输入功率与输出电流线性度曲线（TBB—黑体温度）
2TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |
备注：使用和储存注意事项
1、散热2TE冷却器产生的热量，需要有~2 K/W的热阻散热器。
2、工作环境湿度为10% ~ 80%，环境温度为-20℃~ 30℃。
3、功率限制：连续波或单脉冲辐照度大于1 μs时，对视光学有源区域的辐照度不得超过100 W/cm2；小于1 μs的脉冲辐照度不能超过1 MW/cm2。
4、储存于湿度为10%至90%，环境温度为-20℃至50℃的黑暗处。
InAs/InAsSb T2SL 光电导探测器 – (工程样品)
型号 | 冷却 | 浸没 | 截止波长 um | 峰值波长 um | 探测能力 cm·Hz1/2/W | 时间常数 |
PCAS-2TE-9-0.1×0.1-TO8-wZnSeAR-70 | 2TE | 无 | 11.0±0.3 | 6.2±0.3 | ～2.8×108 | ~12ns |
PCAS-2TE-9-1×1AR-TO8-wZnSeAR-70 | 2TE | 无 | 11.0±0.5 | 4.0±0.5 | ～2.6×108 | ~17ns |
PCAS-3TE-9-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 无 | 10.5±0.3 | 6.1±0.3 | ～4.3×108 | ~17ns |
PCAS-2TE-11-0.1×0.1-TO8-wZnSeAR-70 | 2TE | 无 | 12.0±0.3 | 6.0±0.3 | ～1.9×108 | ~7ns |
PCAS-3TE-12-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 无 | 14.4±0.3 | 10.5±0.3 | ～2.5×108 | ~4ns |
PCIAS-3TE-12-1×1-TO8-wZnSeAR-36 | 3TE | 是的 | 12.0±0.3 | 8.0±1.0 | ～2.0×108 | ~4ns |
PCAS-2TE-13-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 无 | 15.0±0.3 | 10.7±0.3 | ～1.2×108 | ~3ns |
InAs/InAsSb T2SL 光伏探测器 – (工程样品)
型号 | 冷却 | 浸没 | 截止波长 um | 峰值波长 um | 探测能力 cm·Hz1/2/W | 时间常数 |
PVAS-5-0.1×0.1-TO39-NW-90 | 无 | 无 | 6.2±0.2 | 4.2±0.3 | ～1.2×109 | ~11ns |
PVAS-2TE-5-0.1×0.1-TO8-wAl2O3-70 | 2TE | 无 | 5.8±0.2 | 4.0±0.3 | ~9.0×109 | ~4ns |
