• 1310nm 1x2 单向保偏磁光开关

    PM1x2光开关通过连接或阻断光信号实现光路切换。该开关采用非机械结构设计,通过电控信号激活。内置环形器和隔离器功能。产品广泛应用于航空航天及军事装备领域。

    产品特点固态高速运行 、 高稳定性,高可靠性 、 光路无环氧树脂 、 故障安全锁定机制

    产品型号PM1x2-B-PM13-2.5-1310-250-10-FA

    应用领域光交换 故障保护 时延测量 系统监控 传感系统

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    主要参数
  • 核心参数
  • 中心波长 Max. 光功率

    1310nm ≤500mw

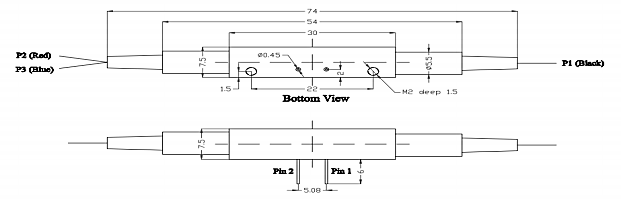

  • 尺寸图
  • 详细参数

    产品规格:

    参数

    单位

    规格说明

    波长范围

    nm

    1520 ~ 1580

    测试波长

    nm

    1550

    插入损耗1, 2

    dB

     1.0

    温度相关损耗

    dB

     0.30

    消光比

    dB

     18

    偏振相关损耗

    dB

     0.20

    回波损耗

    dB

     50

    串扰

    dB

    双向 ≥ 20

    单向 ≥ 40

    重复性

    dB

     ±0.01

    切换时间

    us

     100

    脉冲持续时间

    us

     200

    耐久性

    周期

    ≥100 Billions

    开关类型

    NA

    锁定

    工作电流

    mA

     200

    Max. 光功率

    mW

     500

    工作温度

    -5 ~ +70

    储存温度

    -40 ~ +85

    尺寸

    mm

    (L)30.0×(W)7.5×(H)7.5 ±0.2

    注: 1 在室温和标准操作程序下进行测试。
    2 不包括连接器,每对连接器损耗0.2分贝

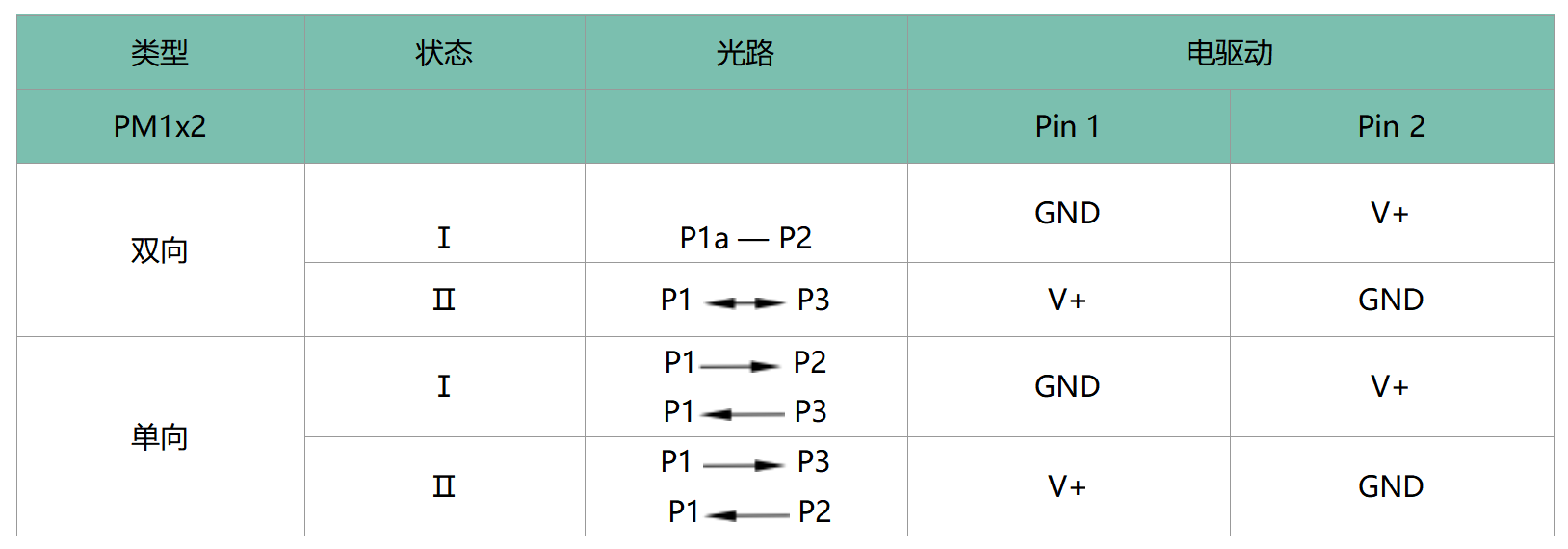

    电驱动:

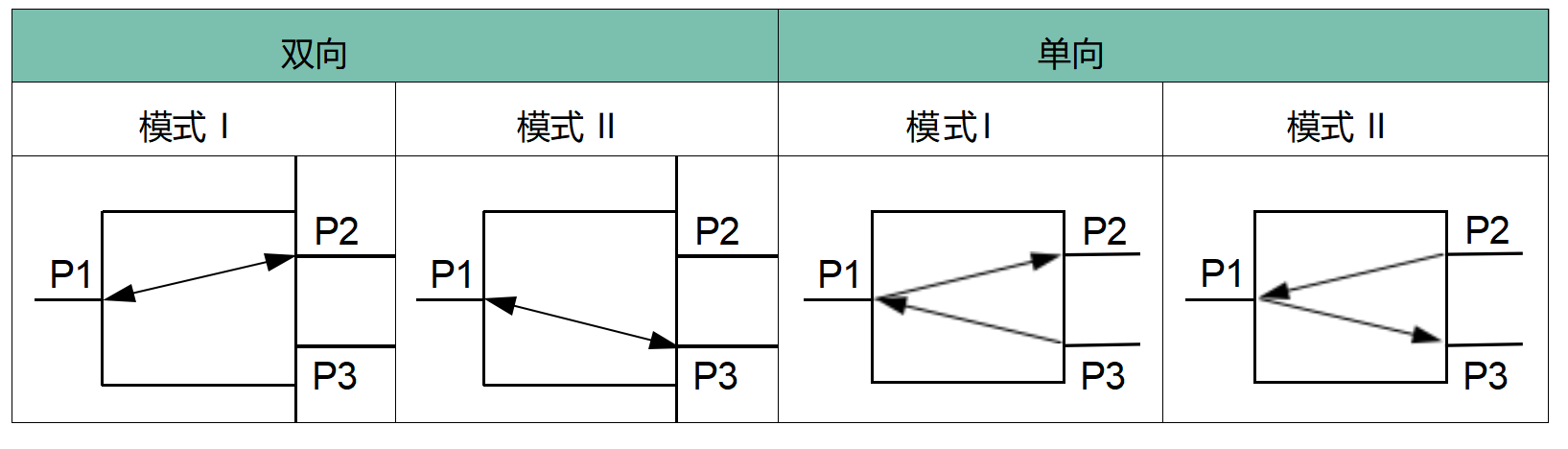

    操作图:

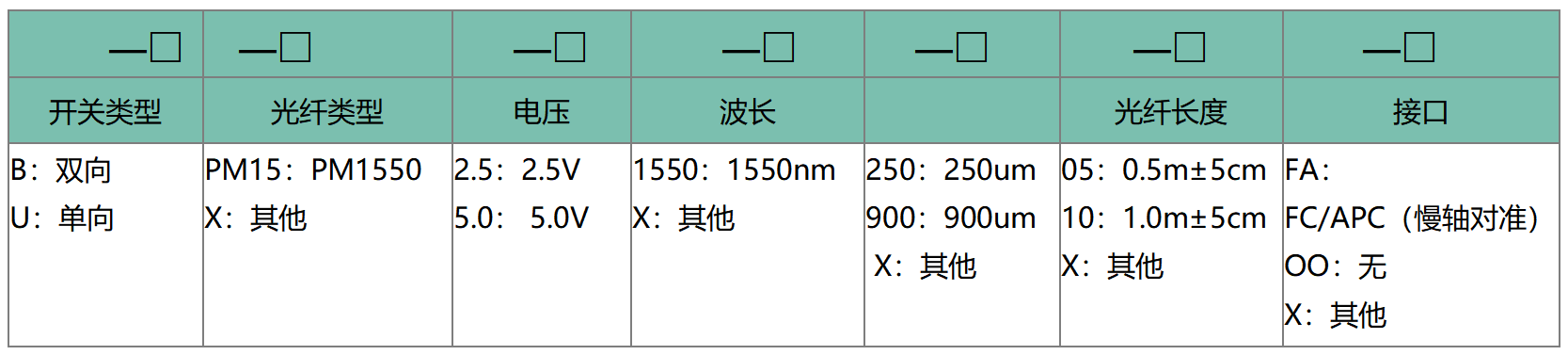

    订购信息

    PM1x2-□-□-□-□-□-□-□


    可选配置表

    产品资料
