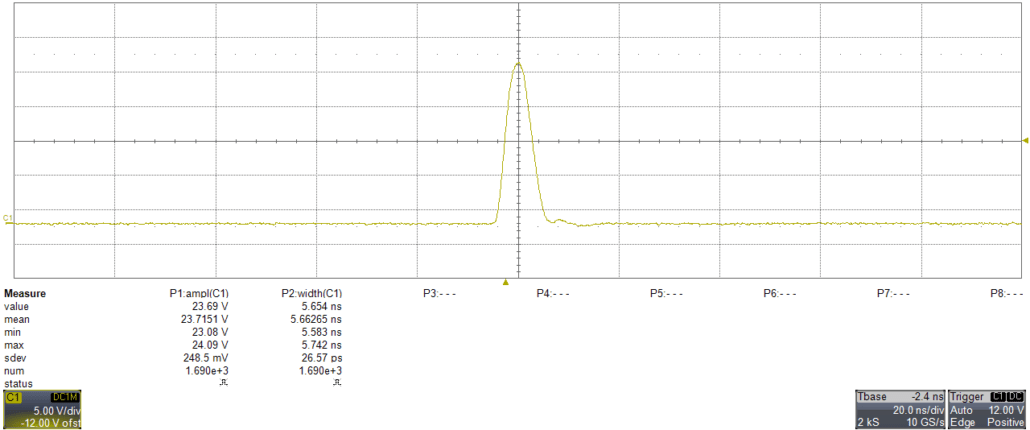

输出范围高达24V ARB Rider AWG-4000系列是Active Technologies推出的一组功能强大的2、4和8通道脉冲发生器。 凭借易于使用的用户界面，可以在几秒钟内编程仪器以生成单脉冲或双脉冲。AWG-4000脉冲发生器系列提供高达24Vpp的输出范围和高达1024 Msample的内存深度，使该系列成为汽车、航空航天与国防、大型物理和半导体测试应用的理想选择。 每台设备最多支持8个模拟通道和最多32条数字线（TTL或LVDS标准），使用户能够创建混合信号生成设置，以生成模拟和数字激励
产品特点
产品型号AWG-4014
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
通道数 Min.脉冲宽度
4 2.5 ns
通道数 | 上升/下降时间 (20%-80%) | 幅度 | 基线偏置 | Min.脉冲宽度 | |
AWG-4012 | 2 | @1Vpp<700ps | @5Vpp<900ps | 6Vpp接入50欧姆（标准） | 12Vpp接入50欧姆（高压选项） | 6Vpp（标准） | 12Vpp（高压选项） | 2.5 ns |
AWG-4014 | 4 | @1Vpp<700ps | @5Vpp<900ps | 6Vpp接入50欧姆（标准） | 12Vpp接入50欧姆（高压选项） | 6Vpp（标准） | 12Vpp（高压选项） | 2.5 ns |
AWG-4018 | 8 | @1Vpp<700ps | @5Vpp<900ps | 6Vpp接入50欧姆（标准） | 12Vpp接入50欧姆（高压选项） | 6Vpp（标准） | 12Vpp（高压选项） | 2.5 ns |

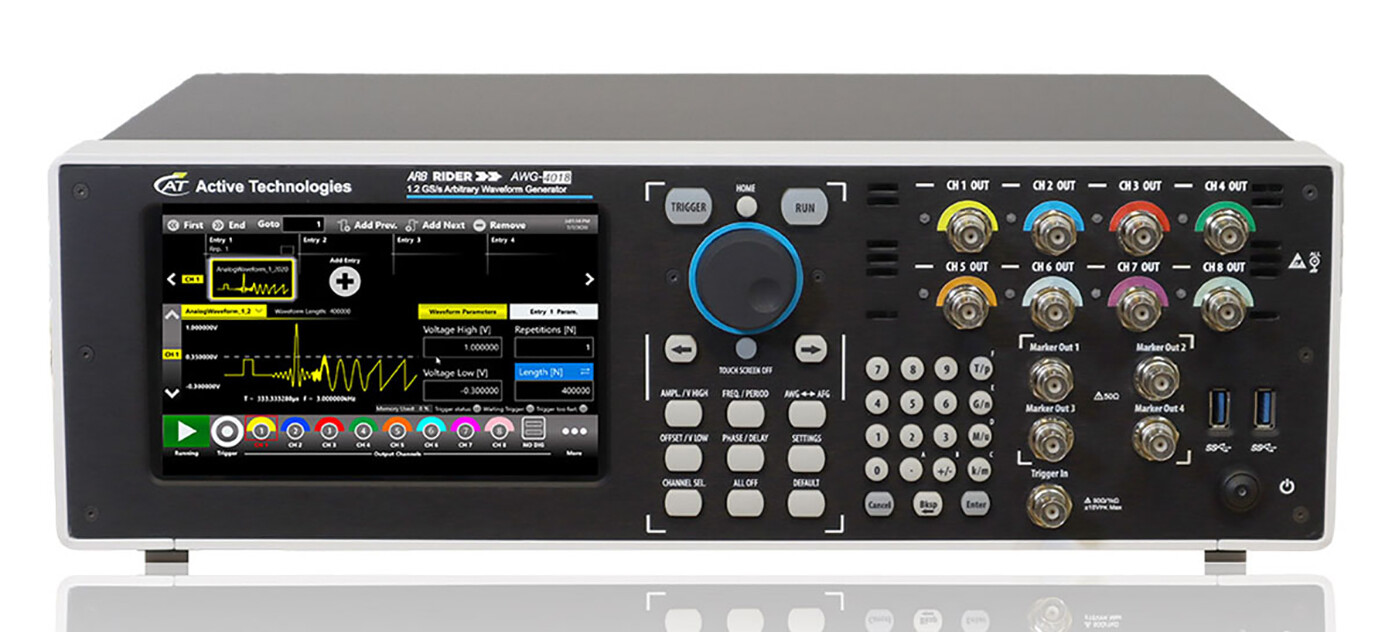

AWG-4018: 1.2 GS/s | 16 位 | 8 通道脉冲发生器
四合一仪器
AWG-4000 系列仪器是一款多功能信号发生器，集成了四种功能于一体，包括函数发生器 (Function Generator)、任意波形发生器 (Arbitrary Waveform Generator)、数字模式发生器 (Digital Pattern Generator) 和串行数据模式发生器 (Serial Data Pattern Generator)。
这四种不同的功能采用了两种不同的技术，以实现更高的硬件灵活性：AFG 模式采用改进型 DDS 技术，而 AWG 模式采用可变时钟的真实任意波形技术。

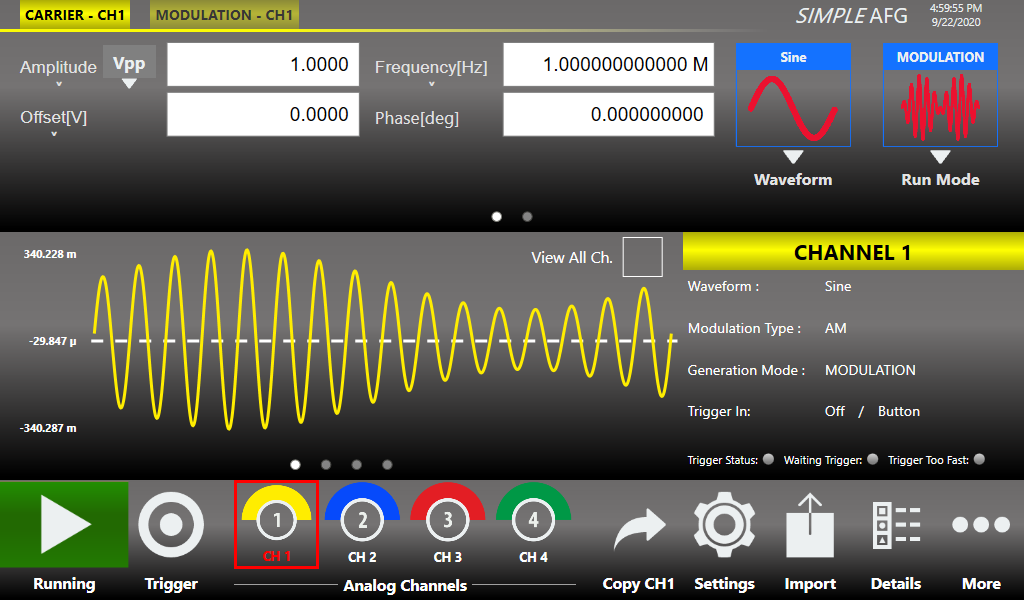

在 AFG 模式下，用户可以在不产生毛刺的情况下实时调整所有脉冲参数，同时保持波形形状，并快速生成脉冲。

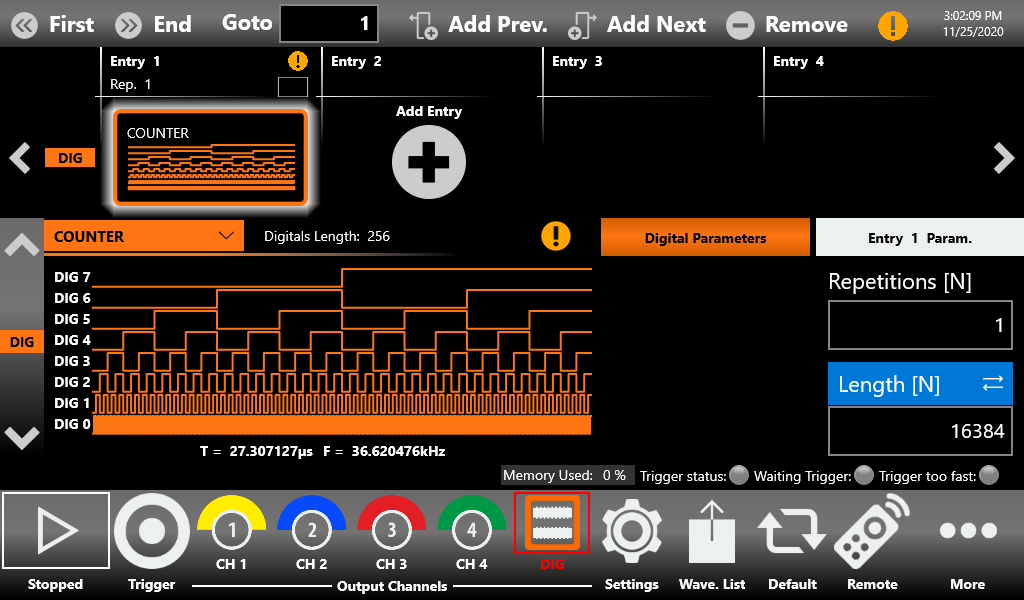

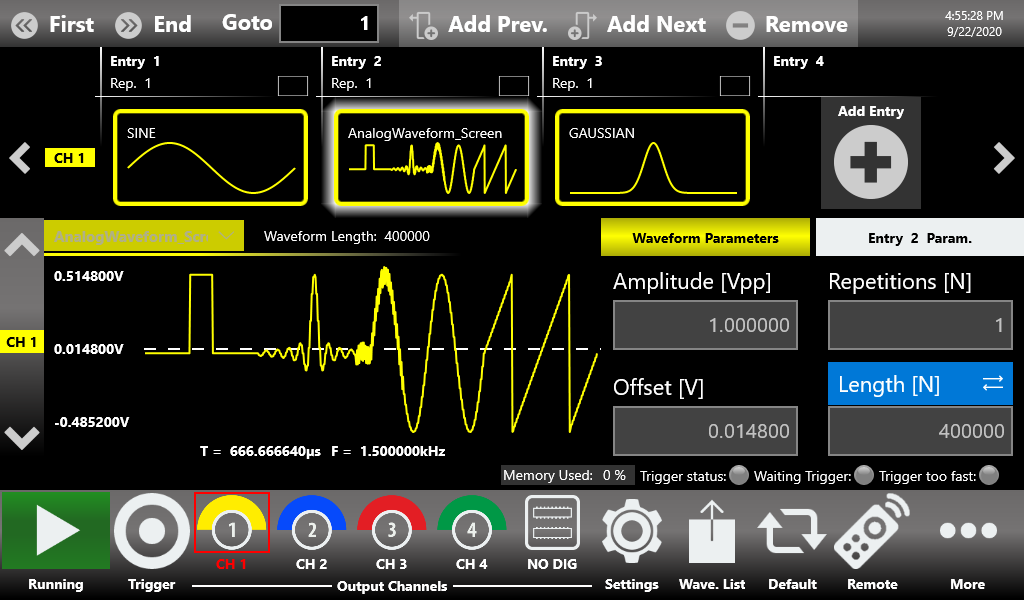

在 AWG 模式下，用户可以创建复杂的模拟和数字波形，将其插入序列中，并应用循环、跳转和条件分支。

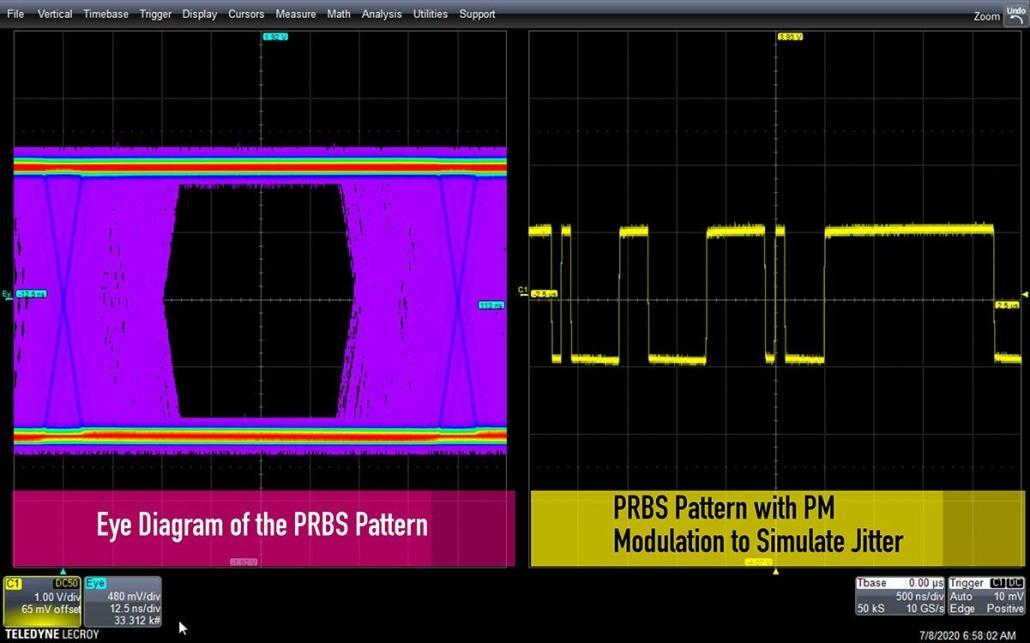

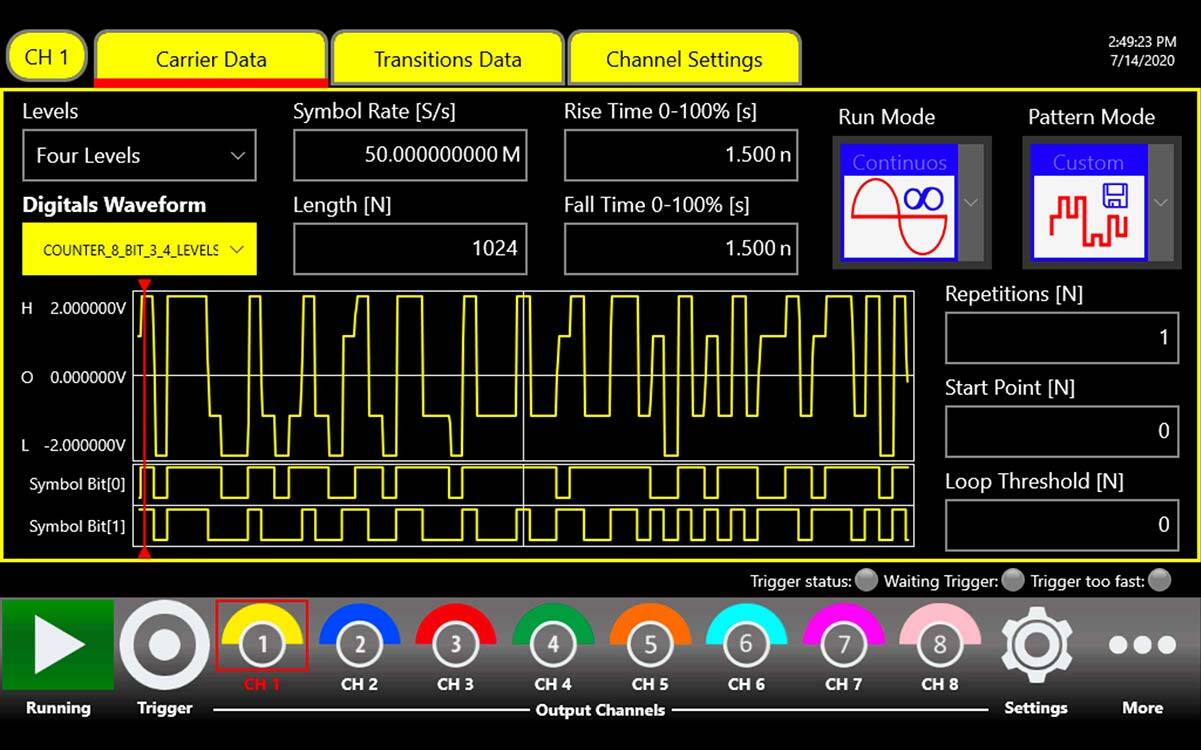

串行数据模式专为生成二进制数据流而设计，支持多达 8 个数据流通道、内置 PRBS 序列、调制功能、转换整形以及强大的模拟前端，使其成为高要求应用的理想工具。
特点
每个通道高达 1024 Mpoints 的波形存储器
16384个序列器条目
模拟和数字信号完全同步
支持串行数据模式生成
航空航天与国防

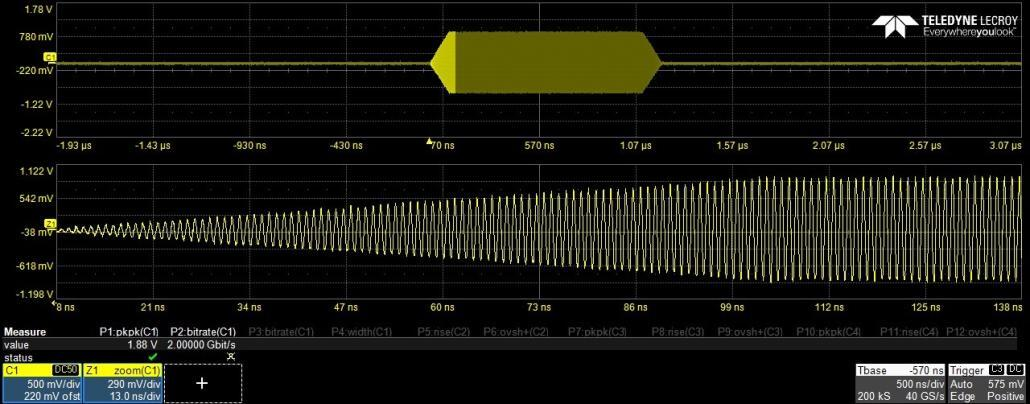

AWG-4000 系列信号发生器能够完美驱动雷达或声纳系统中的电子战信号。AWG-4000 系列 AWG 可用于无线电应用的数字调制系统或其他 I/Q 信号调制。此外，该系列产品还能轻松生成用于脉冲电子束、X 射线源、闪光 X 射线成像、闪电脉冲模拟器以及高功率微波调制器等应用的脉冲信号。
特点
C生成雷达测试信号，具有卓越的杂散性能
1通过多达 16384 个序列条目和高级序列器的条件/非条件跳转功能，创建复杂的电子战场景
在 50 Ω 负载下提供高达 12Vpp 的脉冲幅度，并配备 ±2.5V 硬件偏置
超快上升/下降时间：低至 900 ps
汽车、物联网与工业 4.0
如今的汽车配备了大量高精度电子控制单元（ECU），其中包含极为敏感的电子元件。AWG-4000 系列信号发生器凭借 16 位垂直分辨率、高采样率，以及 12Vpp（在高阻抗负载下可达 24Vpp）的输出幅度范围，成为汽车电子测试不可或缺的工具。
无线技术正推动新一轮工业革命，提高生产力和效率，使制造业更加智能、灵活和动态化。这也对无线连接的可靠性、延迟和安全性提出了更高的要求。AWG-4000 系列任意波形发生器可用于模拟复杂的 RF I/Q 调制信号，以测试无线设备，并适用于物联网和工业 4.0 相关应用。
特点
CAN、CAN-FD、LIN、FlexRay、SENT 总线信号仿真与故障排查
100BASE-T1、1000BASE-T1、BroadR-Reach 以太网信号仿真及抗干扰测试
低电压汽车电子元件的电源完整性测试
传感器信号生成：可模拟理想信号或基于高分辨率示波器采集的真实信号进行再现
MOSFET 栅极驱动信号仿真，用于 MOSFET 特性测试与优化

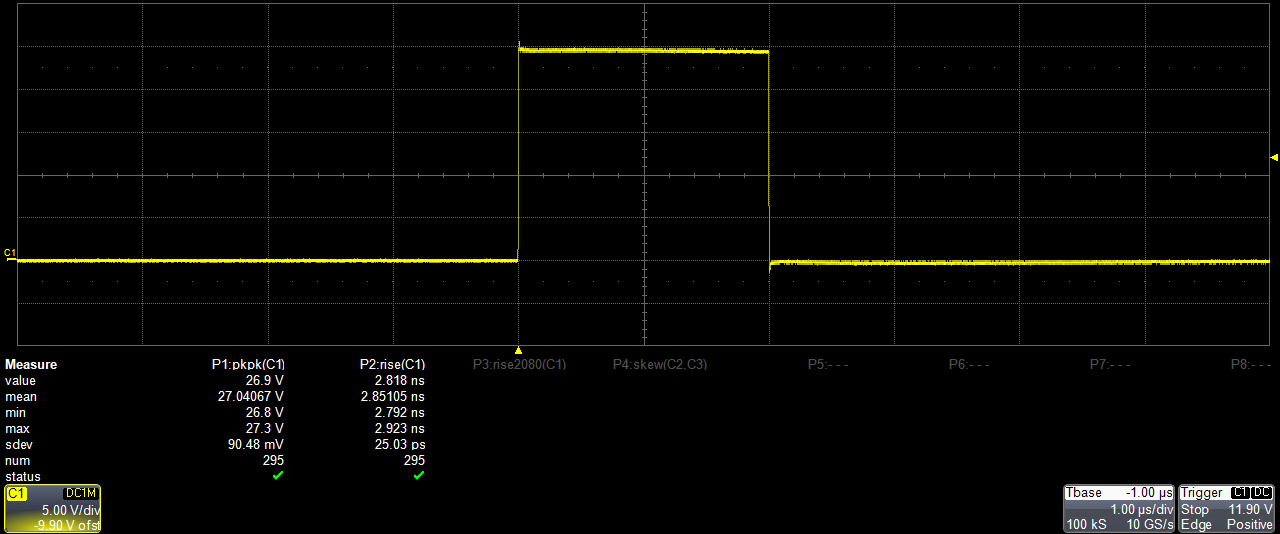

符合电气标准的信号仿真，最高可达 24V
MEMS 传感器测试：最高 24V 输出，2.5ns 上升/下降时间
半导体测试与研究中心
研究工作需要在严格可控的环境下，精确地模拟信号，并加入振幅和时间变化等误差，以便进行详细、可重复的测试。物理学、电子学、化学、力学等多个学科都能从 AWG-4000 系列的直观用户界面和灵活硬件架构中获益，使最复杂的测试设置也能在几分钟内完成。
如今的集成电路（IC）、电子元件、传感器等，需具备更高的可靠性，并能在更广的工作范围内稳定运行。通过模拟复杂信号，并加入噪声或失真，可用于合规性测试，帮助半导体工程师优化元件性能。
特点

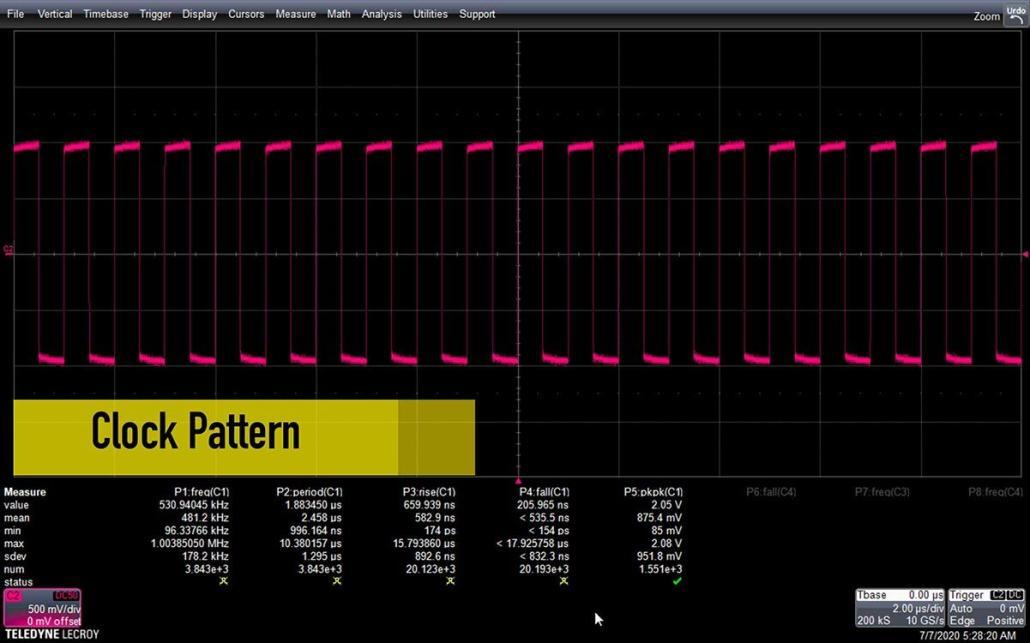

时钟信号生成：用于元器件超频行为、工作范围极限和应力测试
IC 上电时序控制：支持低阻抗（5Ω 输出）特性
信号源模拟：可添加噪声或已知调制失真
量子计算测试应用
激光二极管调制与驱动：精细波形生成
真实信号回放：可导入示波器采集的真实信号并进行再现
双脉冲测试：快速设置，以测量 MOSFET 和 IGBT 功率器件的开关参数及动态行为
长 PRBS 序列模拟（使用 SPG 选项）
多级、多边沿脉冲与长波形生成（使用 SPG 选项）

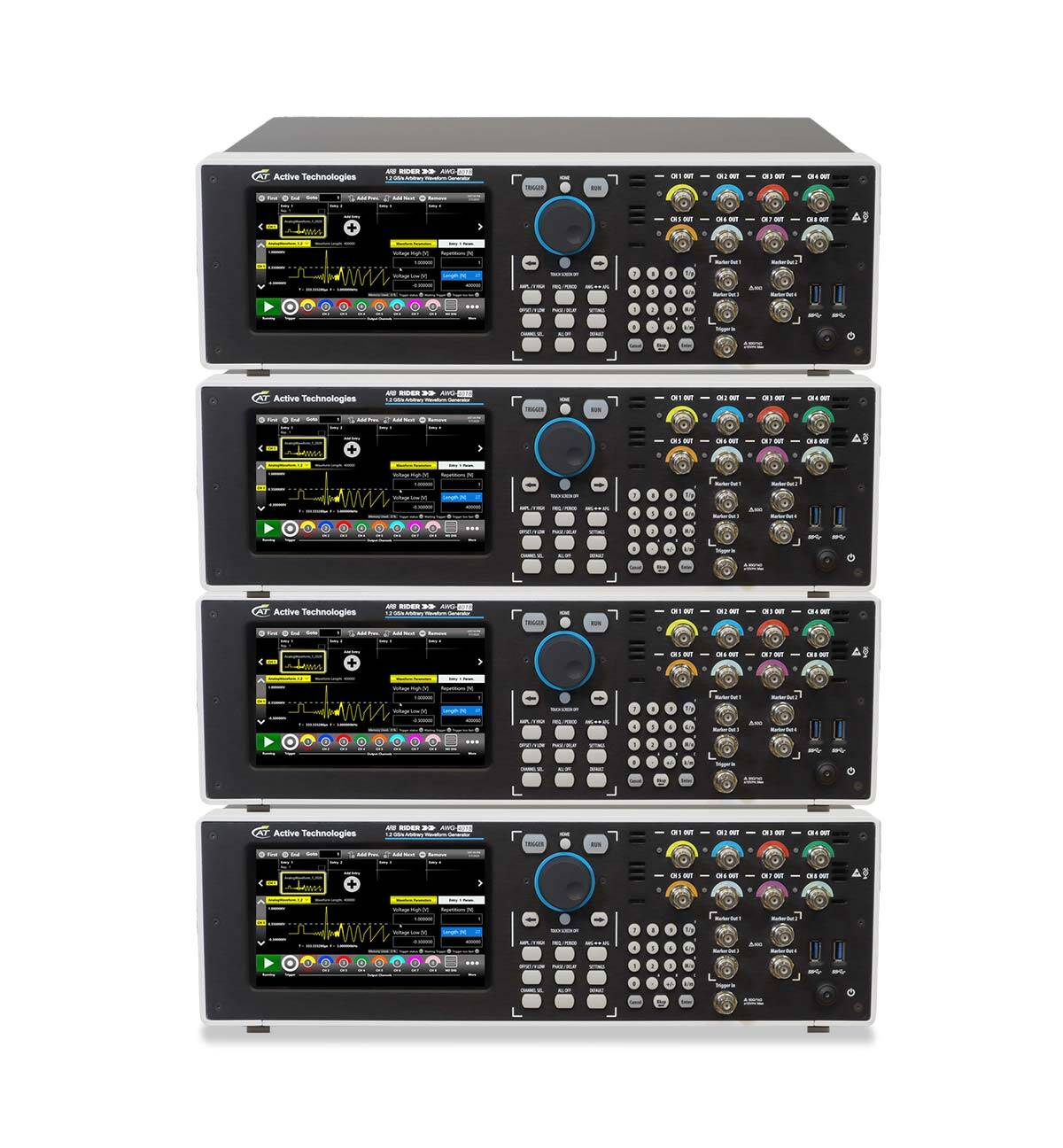

多仪器同步（MULTI-INSTRUMENT SYNCHRONIZATION）
用户可同步多达 4 台设备，构建由 32 个模拟通道和 128 个数字通道组成的系统，并通过 True-Arb 软件实现完全同步和集成。
特点
同步多达 4 台设备：支持 32 个模拟通道和 128 个数字通道
True-Arb 软件控制：简化多仪器管理，提高操作效率
适用于高通道数应用：满足量子计算、多通道测试等现代应用需求
支持量子计算系统：适用于多量子比特（Qubit）测试与控制
