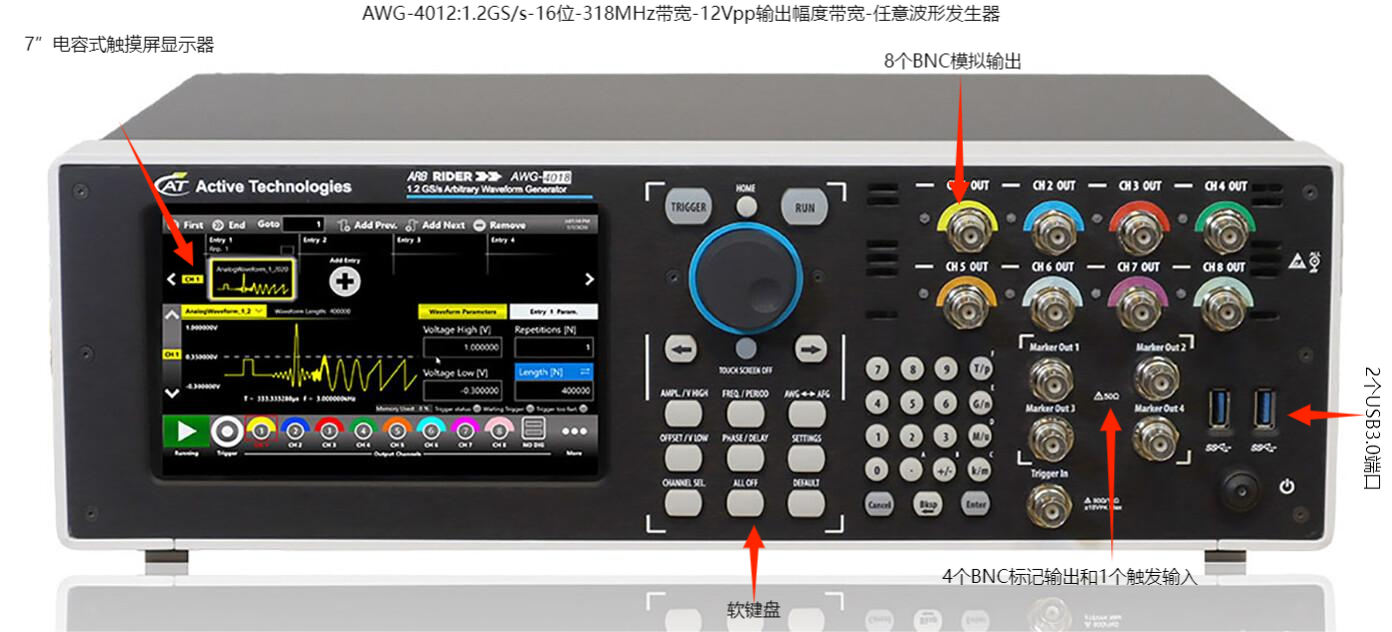

仪器介绍

四合一仪器

AWG-4000 系列仪器是多功能信号发生器，将四种功能集成到一台仪器中，包括函数发生器、任意波形发生器、数字模式发生器和串行数据模式发生器。

这四种不同的功能通过采用两种不同的技术扩展了硬件灵活性：AFG 模式下的改进型 DDS 和 AWG 模式下的可变时钟、真任意技术。

AFG 模式允许用户在不发生故障的情况下即时更改所有参数，同时保留波形形状，并即时创建/生成波形。

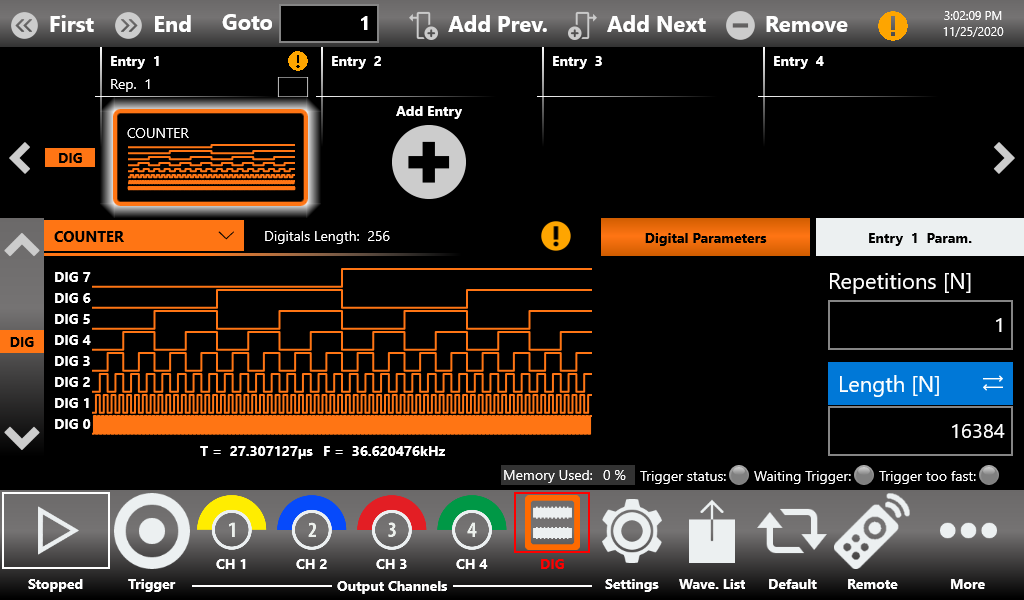

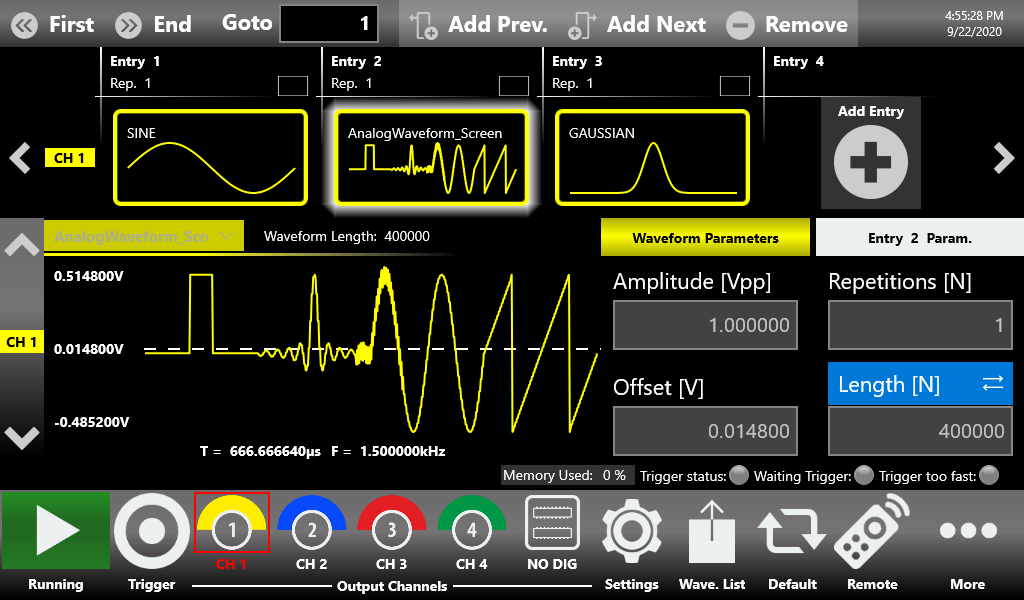

AWG 模式允许用户创建模拟和数字模式的复杂波形，将它们插入序列中，应用循环、跳转和条件分支。

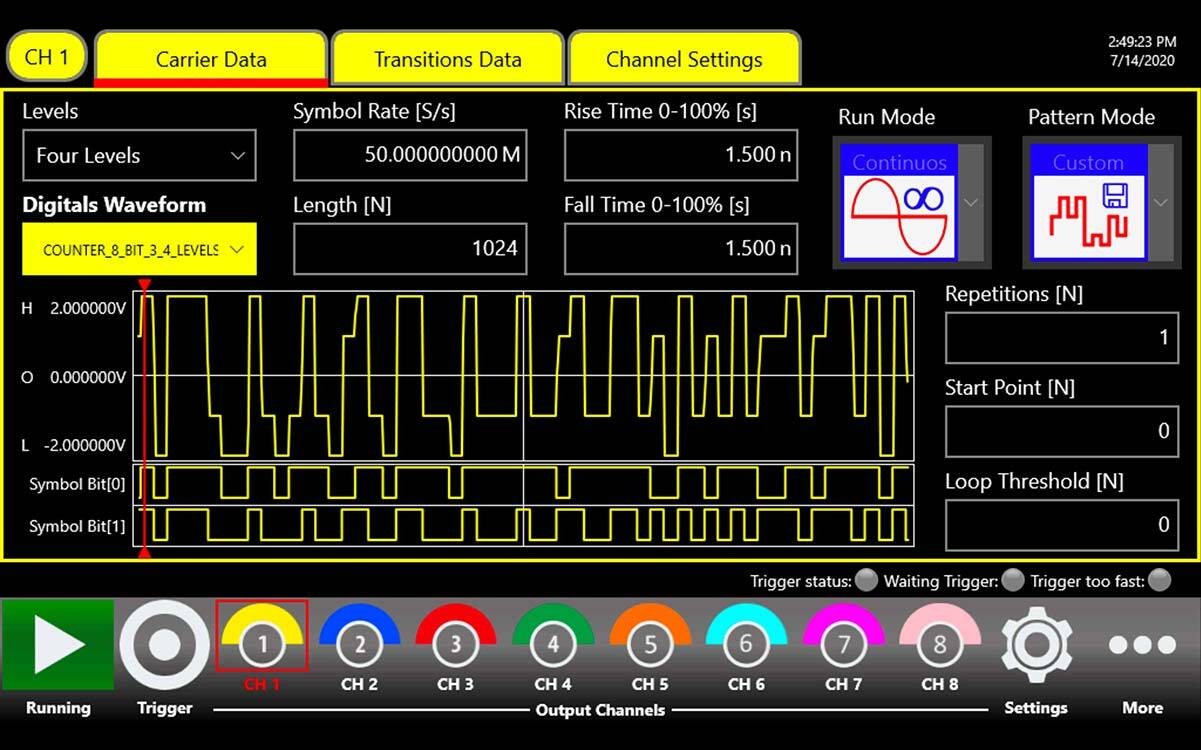

串行数据模式旨在生成二进制信息流。凭借多达 8 个数据流通道、内置 PRBS 序列、调制功能、转换整形以及强大模拟前端的灵活性，SPG 是应对最具挑战性应用的完美工具。

亮点

每条通道上高达 1024 M 点的波形内存

16384 个序列器条目

模拟和数字信号完全同步

串行数据模式生成

航空航天与国防

由雷达或声纳系统驱动的电子战信号与 AWG-4000 系列发生器完美匹配。AWG-4000 系列 AWG 可用于无线电应用的数字调制系统或其他 I/Q 信号调制。此外，还可以轻松生成脉冲，用于脉冲电子束或 X 射线源、闪光 X 射线照相术、照明脉冲模拟器、高功率微波调制器等应用。

亮点

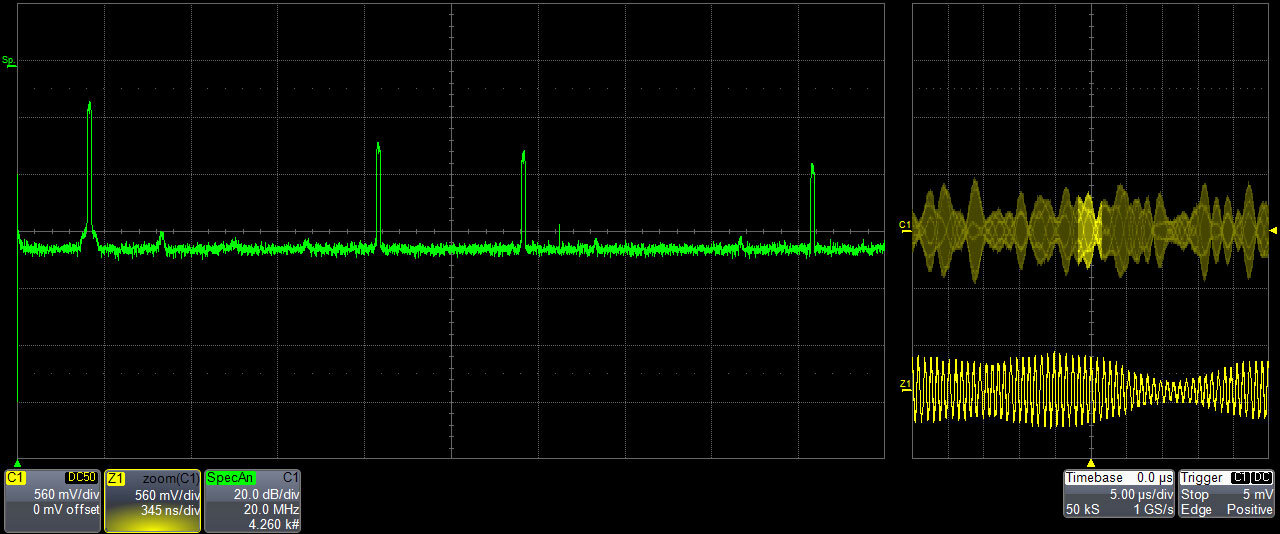

生成具有出色杂散性能的雷达测试信号

使用多达 16384 个序列器条目和高级序列器条件/无条件跳转创建电子战复杂场景

高达 12伏峰值 到 50 欧姆脉冲幅度，具有 ± 2.5V 硬件偏移

快速上升时间脉冲：高达 900 ps 的上升/下降时间

汽车、物联网和工业 4.0

如今的汽车包含大量高度复杂的电子控制单元 (ECU)，其中的电子元件非常敏感。16 位垂直分辨率与高采样率和 12伏峰值（高阻抗负载下为 24 伏峰值）输出幅度范围相结合，使 AWG-4000 系列仪器成为成功应对汽车新测试挑战的不可或缺的工具。

无线技术正在推动下一次工业革命，将生产力和效率提升到新的水平。制造业正变得更加智能、灵活和动态。因此，无线连接对业务和任务更加关键，对可靠性、延迟和安全性的要求非常严格。

在这些场景下，AWG-4000 系列波形发生器让您能够模拟复杂的 RF I/Q 调制，以便在无线设备上进行模拟和测试，或者在工业 4.0 应用的物联网上工作。

亮点

CAN、CAN-FD、LIN、Flexray、SENT 仿真和故障排除

100BASE-T1、1000BASE-T1、BroadR-Reach 仿真和抗干扰信号和噪声

用于低压机动车的电气和电子元件的电源完整性测试

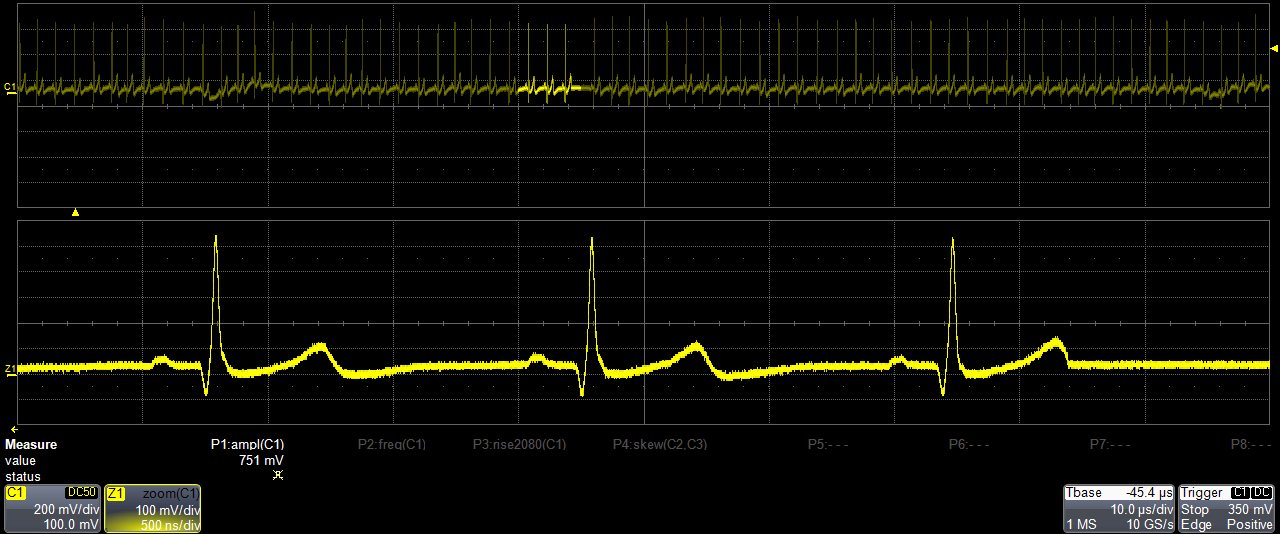

传感器信号生成：理想信号的仿真或使用高清示波器采集后生成真实世界信号。

用于 MOSFET 特性分析和优化的 MOSFET 栅极驱动幅度信号仿真

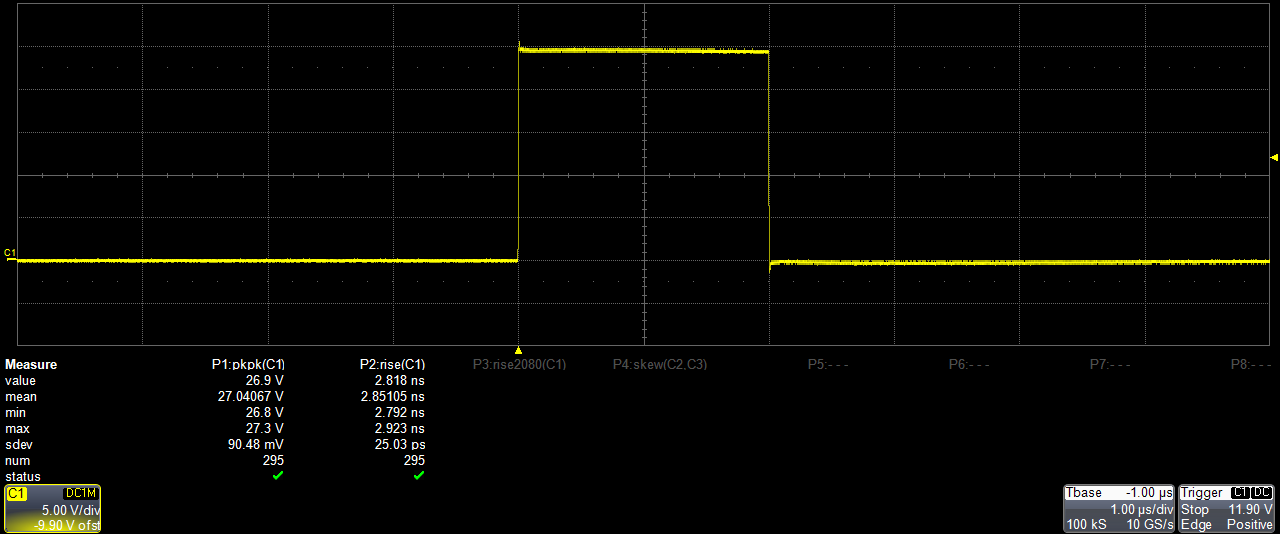

高达 24 V 的电气标准仿真

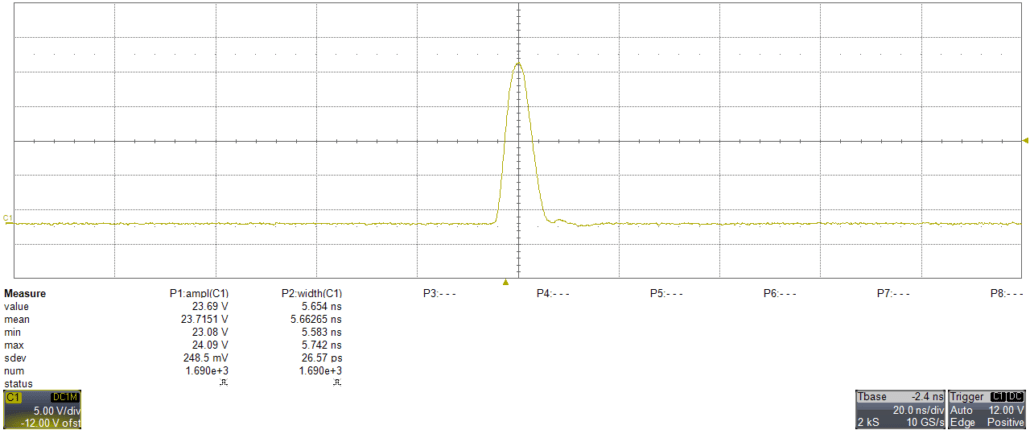

MEMS 传感器测试：高达 24 V – 2.5ns 上升和下降时间

半导体测试和研究中心

研究需要以准确、详细和可重复的控制方式模拟信号，增加幅度和时间变化缺陷。物理、电子、化学、力学和其他领域可以从超直观的用户界面和硬件灵活性中受益。您的测试中最具挑战性的设置可以在几分钟内解决。

当今的 IC、组件、电子电路和传感器需要高度可靠，扩大许多变量的操作范围。

模拟包含噪声或失真的复杂信号可能成为提供合规性组件测试以帮助半导体工程师的绝佳方式。

亮点

时钟生成，用于组件超频行为和操作范围限制以及压力测试

使用低阻抗功能（5 Ω 输出阻抗）对 IC 进行上电序列

模拟添加噪声和已知调制失真的信号源

量子计算

调制和驱动激光二极管，并生成详细的波形

生成/回放先前使用示波器获取并导入 AWG-4000 系列发生器的真实信号

在几秒钟内设置双脉冲测试，以测量开关参数并评估 MOSFET 和 IGBT 功率器件的动态行为

使用 SPG 选项模拟长 PRBS 序列

使用 SPG 选项生成多级和多边沿脉冲长波形

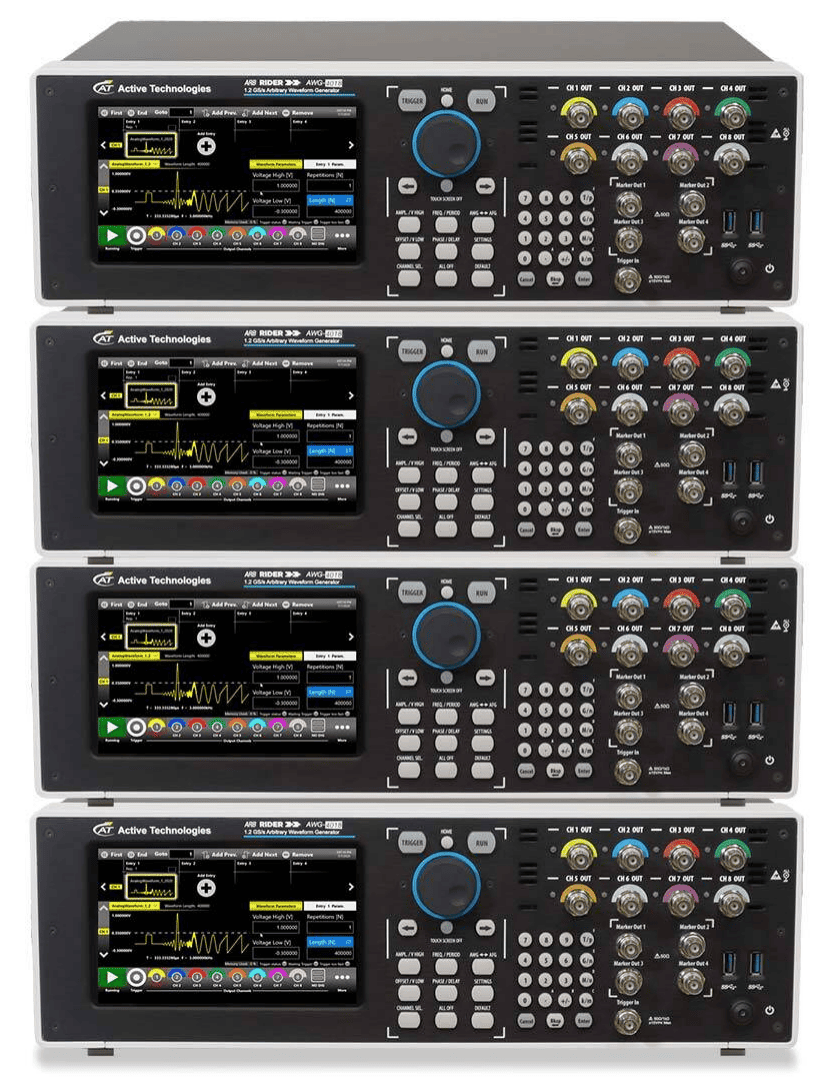

多仪器同步

您可以同步最多 4 个单元，以构建一个由 32 个模拟通道和 128 个数字通道组成的系统，该系统与 True-Arb 软件完全同步和集成。

亮点

 同步最多 4 个单元：32 个模拟通道和 128 个数字通道

 通过 True-Arb 软件轻松使用多仪器控制

 满足需要大量通道的现代应用

 具有多个量子比特的量子计算系统
