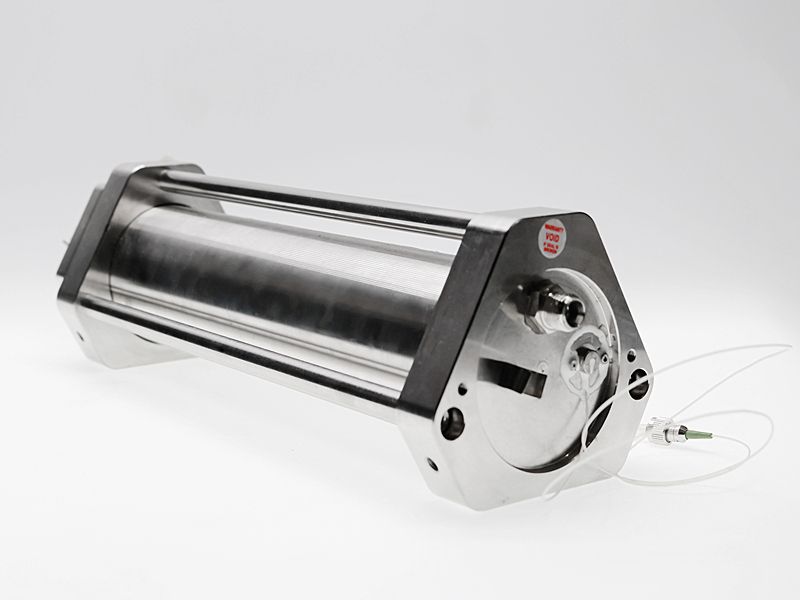

长光程气体吸收池应用于多种气体的光谱分析和检测。主要采用具有优良光学稳定性的赫里克特气室（ Herriot Gas Cell），辅助与高稳定性的光学封装结构，主要由气室腔体、 凹面反射镜），标准光纤接头、功率探测器，气体进出口以及防震底座等组成。独te的悬浮路设计，具有优异的震动和温度稳定性，可以在各种复杂环境中工作非常适合气体线实时检测。具备超低系统噪声，可应用于痕量气体分析。
产品特点光纤信号输入、光探测器电信号输出 、 气室结构稳定抗震动，外部挤压，对环境温度变化不敏感 、 光纤准直器和探测器直接集成在气室中，无需光路调节，操作简单 、 气室体积小、结构紧凑便于携带 、 有效光程长，噪声小
产品型号PL-20-1550-AR6-SA-SMA
应用领域超高精度气体检测仪表TDLAS抽取式分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
有效光程 工作波长 光纤接头
20米 1310-1670nm FC
技术指标 | 数值 |
有效光程 | 20米 |
最大光束直径 | 1.48mm |
气体容积 | 571mL |
波长范围 | 1310~1670mn |
镜片镀层 | AR 介质膜（>99.8%) |
主体材料 | 304不锈钢以及高硼硅玻璃 |
气体接口 | Φ6快速插头 |
插入损耗 | ＜2dB |
回波损耗 | ＞60dB |
外围尺寸 | 295.4mm*82.9mm*92.53mm |
产品总重 | 2688g |
内置光电探测器参数
参数 | 符号 | 数值 | 单位 |
正向电流 | If | 10 | mA |
反向电压 | Vr | 30 | V |
反向电流 | Ir | 1 | mA |
响应度 | Re(VR=5V,入=1550nm) | 0.9 | mA/mW |
暗电流 | ID(Vr=5V) | 1 | nA |
响应时间 | Tr(RL=50Ω, 0V) | 0.5 | ns |
反向击穿电压 | Vbr(Ir = 10 μA) | 30 | V |
饱和光功率 | Ps(Vr=5V) | 6 | mW |
工作电压 | Vr | 0-10 | V |
使用方法：

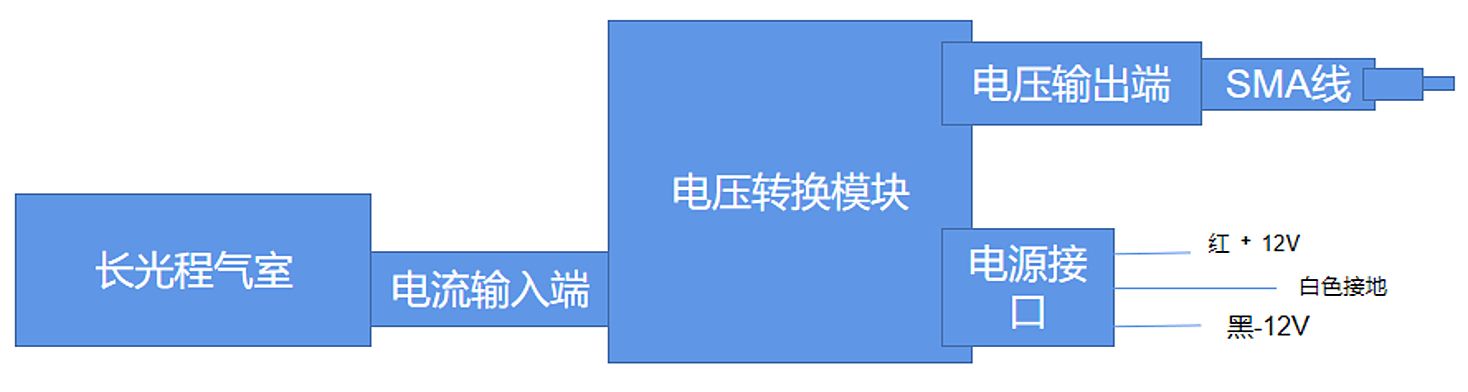

与我们的电压转换模块配套使用，连接如下：
电压转换模块需同时加载上±12V直流电压后方能工作。

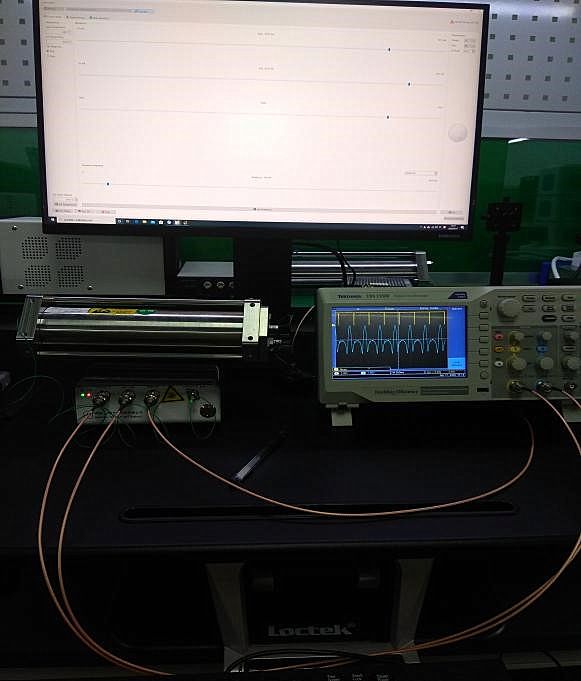

实验室测试甲烷浓度
线路连接
(1)、TDLAS控制盒插上电源线及USB线
(2)、光电探测器接入+-12V电源
(3)、控制盒LASER OUT端连接光程池输入光纤端口
(4)、光程池输出端连接光电探测器输入端
(5)、光电探测器输出端连接控制盒PREAMP端即前置放大端
(6)、TRIG OUT接入示波器通道1
(7)、DAC OUT 接入示波器通道2
(8)、在光程池中通入一定浓度的CH4气体

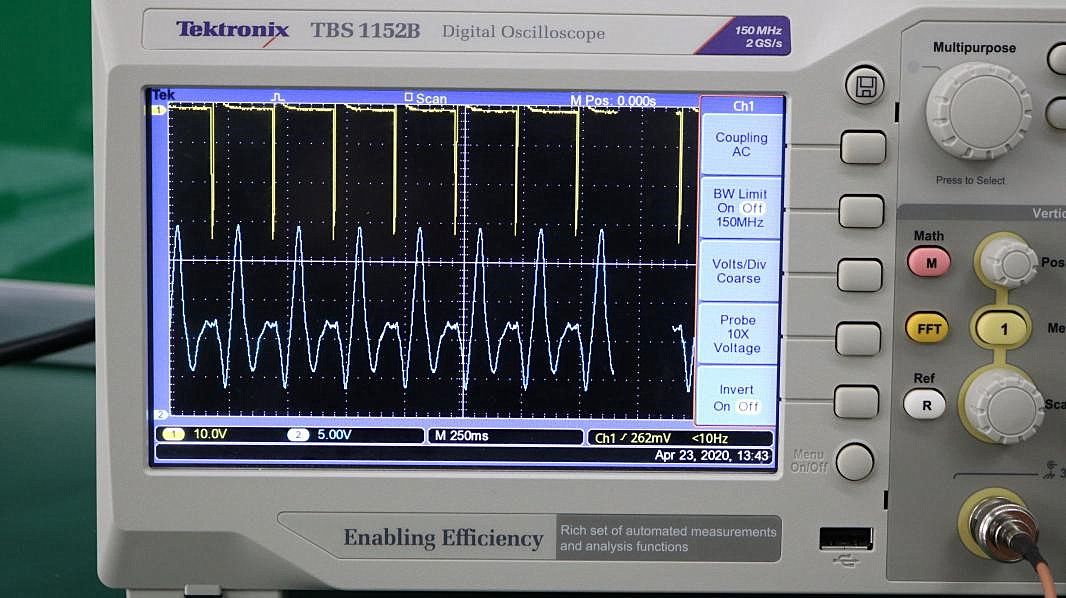

（二次谐波）
