易于调整、测量和记录,自准直仪利用光学对准和ELWI-GER3000测量系统，实现直线度和“平面度”的二维精确快速测量。该柔性系统适用于技术面、线性导轨的对准和控制，以及大型部件和轨道系统的曲率测量。
产品特点不限位置使用、 无源反射器、 能够在真空中使用、 小巧紧凑，提供检查服务、 长距离测量高达> 100m、 比先前版本快10到100倍
产品型号ELWIMAT GER 3000
应用领域无需电脑直接进行直线度评估机械工程线性导轨和轨道工厂铁路和隧道建设
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
分辨率 精度
< 0.1μm / m < 0.5 μm / m
测量方法:
在倾度计算法中，镜座上或线性导轨架上的测量镜以等距的步长放置在测试对象上。通过高度差的求和(积分)，确定并显示直线度。该方法以尽可能低的测量不确定性获得高的精度。
在高度法中，反射器也可以通过合适的底座或线性导轨或移动轴(机床工作台、导线等)连接，放置在任何位置。测量并直接显示与理想直线(光轴)的偏差。调整过程可以实时执行。
软件
在坚固的IP65平板电脑上进行直观的一触式操作

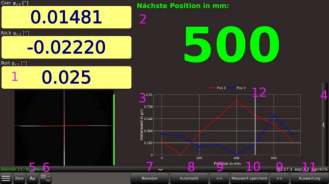

图:触摸屏显示器（过程控制）
1.附加转角测量装置的测量值
2.显示下一个测量位置
3.测量数据的图形或表格
4.打开表格和图形参数的侧面菜单
5.激活平均数
6.切换图形/表格视图
7.结束当前测量
8.启动时间控制的自动装置
9.选择前一个/下一个测量位置
10.保存当前测量位置的测量值
11.测量的评估和报告的创建
12.标记下一个测量位置
评估，ISO 1101
包含菜单指南和报告的图形评估。

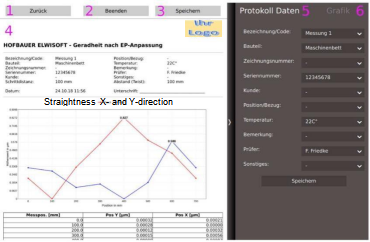

图形评估、菜单指南和报告
1.返回上一个窗口
2.结束测量
3.把报告另存为.pdf格式
4.报告预览
5.调整日志数据
6.图形和评估的配置
技术规范(直线度标准*)
ELWIMAT GER 3000 | 直线度(倾度计算法) | 直线度/对准(高度计算法) | ||||||
AKF46/40 | AKF140/40 | AKF300/65 | 200-13 K | 46-4，8 K | 90-5 K | 200-13 K | 300-20 K | |
自由度编号 | 2 x Angle | 2 x Angle | 2 x Angle | 2 x Angle | 2 x Position；1 x Distance | |||
尺寸长度/m | 0 – 3 | 0 – 10 | 0 – 20 | 0,6 - 50 | 0,2 - 5** | 0,3 - 10** | 0,6 - 50** | 2 - 100** |
视场/mm*** | 1...15 | 1...15 | 1...15 | 1…50 | 10…200 | 10…300 | 10…800 | 20…1000 |
再现性R **** | 1.5 µm/m | 0.5 µm/m | 0.25 µm/m | 0.25 µm/m | 5 µm/m | 3 µm/m | 1.5 µm/m | 1 µm/m |
准确度、线性度 | < 0,1 % of value + 2R | < 0,5 % of value + 2R | ||||||
焦距/mm | 46 | 140 | 300 | 200 | 46 | 90 | 200 | 300 |
交流传感器重量/kg | 0,8 | 1,1 | 2,9 | 1,5 | 0,7 | 0,9 | 1,5 | 1,6 |
交流传感器尺寸 | Ø 40 f8；107 x 62 x 110mm3 | Ø 65 f8 | Ø 40 f8 | Ø 40 f8；107 x 62 x 110mm3 | ||||
接口/原型 | USB 3.0、LAN、HDMI、RS232 / JSON | USB 3.0、LAN、HDMI、RS232/ JSON | ||||||
推荐反射器 | Magnetic mirror D50、Mirror D65 | D80 | Reflectors P-/ R-/ D-3000 | |||||
订购编号 | 801 331 | 801 333 | 801 337 | 802 335 | 802 331 | 802 332 | 802 334 | 802 335 |
交付范围 | 交流传感器，11英寸触摸模块，软件ELWI-GER，电源，传感器电缆，遥控器 | |||||||
选项:软件应用程序，USB零模型电缆脚踏开关，各种反射器，安装配件 | ||||||||
*根据应用/要求配备相应的传感器/反射器
***根据工作距离(测量长度)和反射器类型而定
**取决于单反射镜或双反射
* * * *取决于其他环境条件
