ID OSA是一款适用于研发和生产测试应用的多功能光谱分析仪，在C波段具有皮米级光谱分辨率。它使其成为一种具有成本效益的光谱监测解决方案。具有不同灵敏度的两个输入端口将可用功率范围提高到90dB以上，从而能够准确分析低功率信号和高功率DWDM频带。该装置非常紧凑和坚固，因为它不包含移动部件，也不需要重新校准。它通过USB或以太网接口进行控制。集成的Web服务器允许在不安装软件的情况下通过任何基于浏览器的设备（如智能手机）控制仪器。
产品特点312.5MHz/2.5pm扫描分辨率、 动态范围超过50dB、 C波段操作、 超紧凑型-1HE半尺寸19“机架堆叠、 坚固耐用，无需校准、 USB和以太网接口、 SCPI风格的远程命令接口、 提供直观的GUI、 外部触发器接口、 集成Web服务器、 2赫兹扫描速率、 L–波段支持支
产品型号ID-OSA-MPD-11
应用领域高分辨率光谱分析✓DWDM传输测试OSNR特性调制信号特性收发器测试网络监控
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长扫描范围
C - Band 频率:191.25-196.125THz ,L - Band 频率:186.25-191.05THz
频率扫描范围 频率[THz] 及 波长[nm]
| C - Band 频率:191.25-196.125THz ,波长:1528.5 – 1567.5 nm L - Band 频率:186.25-191.05THz ,波长:1569.080 - 1609.731 |
Max. 光谱采样范围 | 312.5 MHz |
分辨率带宽 ,3dB -20dB | 1.7 GHz / 13.6 pm 4 GHz / 32 pm |
jue对频率精度 | +/- 1 GHz |
测量更新率全范围，全分辨率，15.600点 | 2 Update / s |
光输入功率范围：标准端口 高灵敏端口(High Sensivity Port) | -30 – +23 dBm -60 – 3 dBm |
相对功率精度 | 0.4 dB |
jue对功率精度 | +/- 0.7 dB |
杂散动态范围(Spurious Dynamic Range) | > 45 dB |
光回波损耗 | > 35dB |
光输入连接器 | FC/APC |
触发输入/输出 | 3.3V TTL (SMA female) |
数据接口 | USB, Ethernet |
工作温度 无冷凝 储存温度 | 0 – 40 ℃ |
设备尺寸（H x W x D） 19英寸半宽1HE堆叠尺寸 | 44 x 205 x 210 mm |
重量 | 1.8 kg |
集成电源 | 100-240 VAC, 80VA, 50/60Hz,40W |
操作界面

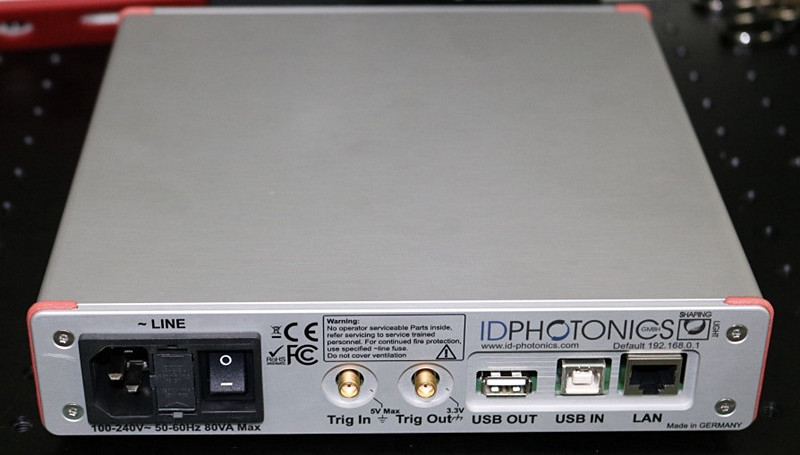

背面接口
型号说明
ID-OSA-MPD-01 OSA主机，C波段
ID-OSA-MPD-11 OSA主机，L波段
ID-OSA-ACC-RM-01 19英寸机架安装套件，用于每1个HE 1个单元
