注释:

1.规格保证输入功率范围仅为40至10 dBm。

对于-45 ～ -40之间的输入功率，jue对波长精度为90 pm，jue对功率精度为± 90 dB。

2.典型值是0.24 nm。

3.不包括偏振相关损耗（PDL）。

环境规格

 光纤参数

参数定义

•工作波长范围制定了Min. 和Max. 波长之间的波段区，在此区间内，OSA设备可以操作和测量频谱。

•输入功率范围指Ding了窄带信号的功率范围，OSA设备可以在该范围内操作和测量频谱。测量DWDM信号时，输入功率范围指的是信道输入功率范围。

•Max. 输入功率是OSA设备的总光输入功率的Max. 允许值。

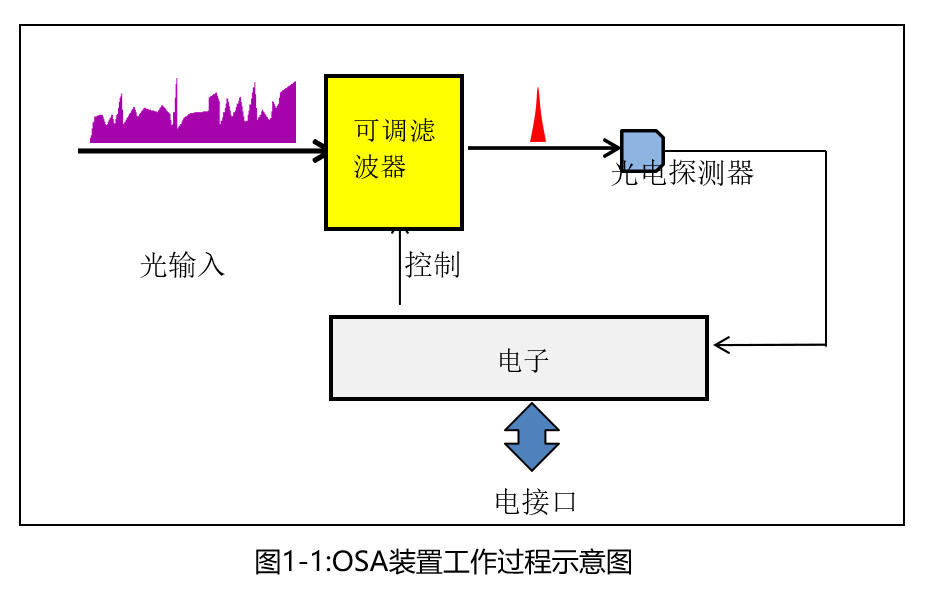

•波长分辨率由可调滤波器的半峰全宽(FWHM)决定。它也被称为3-dB带宽。

•jue对波长精度是在工作波长范围内，测量激光信号的Max. 波长误差。波长误差是OSA设备和校准功率计之间测量的波长值之差。

•波长重复性是指24小时内，在固定测量条件下，工作波长范围内波长测量的Max. 变化。

•jue对功率精度是在工作波长范围和输入功率范围内，测量激光信号时的Max. 功率误差。功率误差是OSA设备和校准功率计之间的测量功率差。

•相对功率精度是任一扫描的工作波长范围内Max. 和Min. 功率误差之间的Max. 差值。

•功率重复性是指24小时内，在固定测量条件下，工作波长范围内功率测量的Max. 变化。

•偏振相关损耗(PDL)是任意两种偏振态之间功率测量的Max. 功率差。

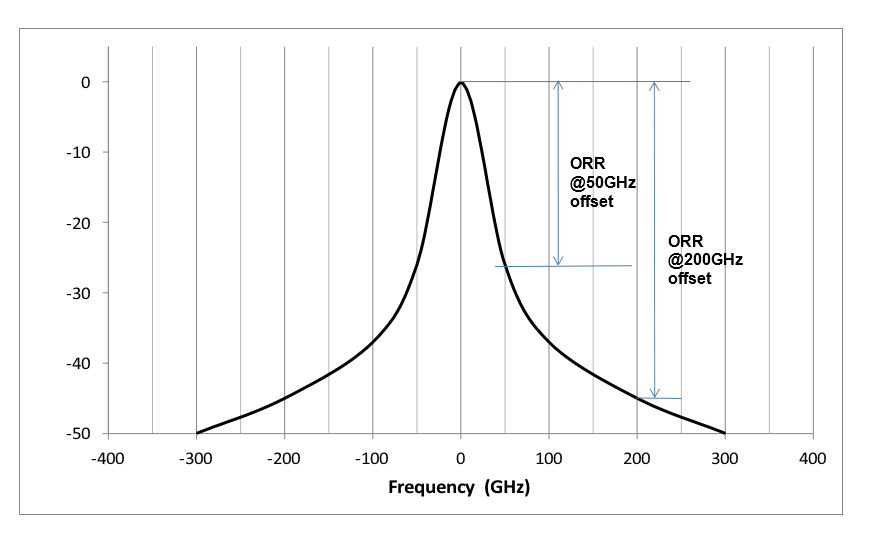

•光抑制比(ORR)是滤波器在偏离滤波器中心的特定位置的隔离度，如图2-1所示。

 光抑制比的定义

噪声基底指的是从光纤端口到设备之间没有光输入时的电子背景噪声。

光回波损耗是设备反射功率与设备输入功率之比。

工作温度规定了设备能够运作并满足其规格的z低和z高环境温度。

存储温度是指在不损坏设备的情况下，存储环境的z低温度和z高温度，在超过该工作温度范围时，设备能够满足其规格要求。

响应时间是从主机命令发出到向主机报告数据的总时间跨度。

功耗是指设备运行时的峰值电功率。

力学

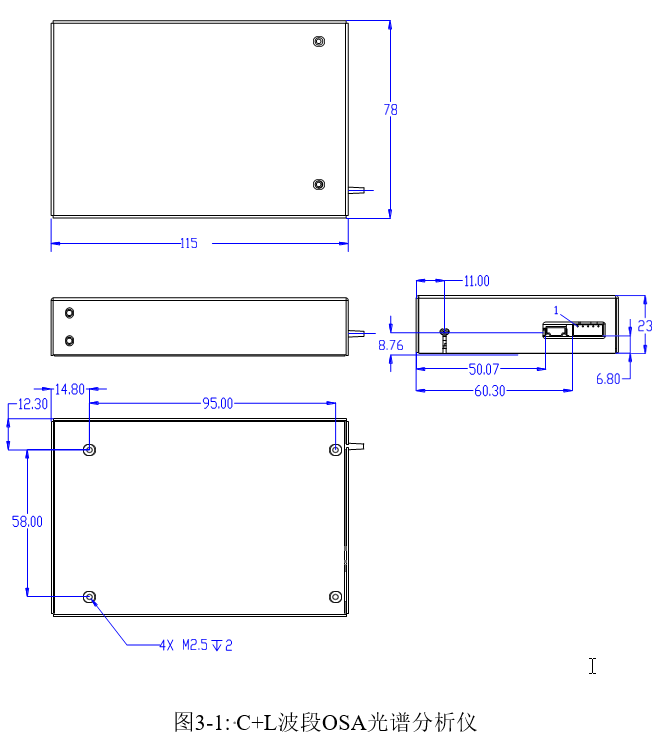

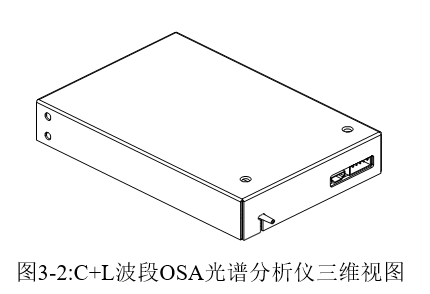

图3-1是C+L波段OSA光谱分析仪的机械制图。显示了电连接器和光连接器的位置，以及安装孔的位置。产品照片如图3-2所示。

 电性能

电源供应

电压和电流规格：

供电电压+5.0 V 直流电

电压容差 10%

典型电流0.3 A

Max. 电流0.4 A

电连接器和引脚分配

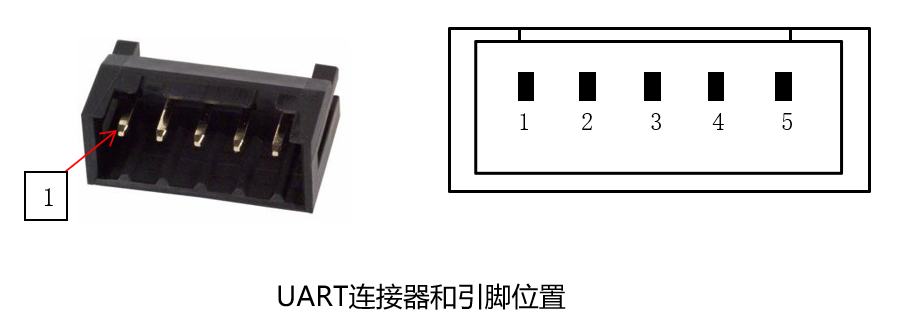

OSA模块上的5脚 UART连接器为: HRS DF3-5P-2DS(01)

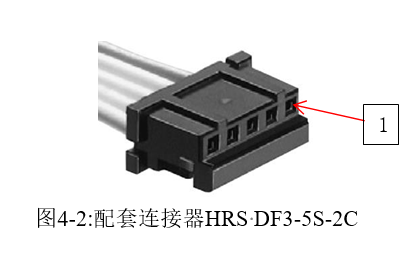

配套连接器:HRS DF3-5S-2C

引脚分配

LVTTL逻辑电平

注:1)jue对值为8 mA，“-”号代表电流方向。

通信协议

GouMax的OSA同时提供UART和USB2.0通信。

GouMax的OSA模块既可以是单波段OSA模块，也可以是双波段OSA模块。单波段OSA可利用密集波分复用技术（DWDM）应用于C波段、L波段或C+ L波段，以及全波段的OSA设备，双波段OSA是全波段OSA与C波段、L波段或C+L波段OSA的组合。

本节以具有全波段和C波段的双波段OSA为例，阐述了双波段OSA的串行端口（UART/USB）扫描数据命令。这些描述也适用于任何单波段或任何双波段OSA模块。

注释:

•“扫描”命令启动新的扫描并返回频谱数据。

•“读取”命令返回频谱数据，该数据是从上一个“扫描”命令得出的。

•  "校验和 "是一个无符号的16位数字，由字段1到 "校验和 "字段之前的所有字节的总和。"校验和 "不包括 "头 "字节 "0xAA"。

UART串口设置

物项设置

波特率460800

数据位8

宇称无

停止位1

流量控制无

无
