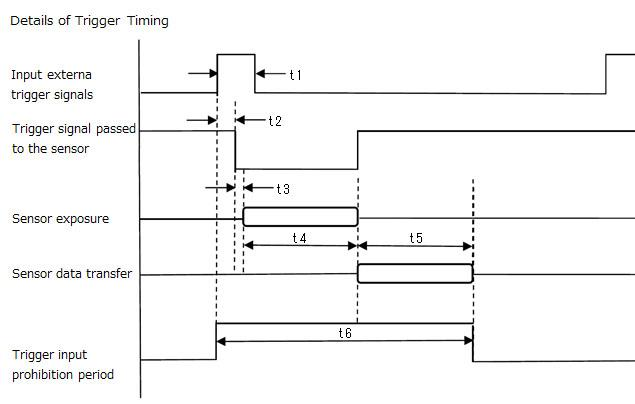

t1

有效触发输入脉冲

>10μsec

t2

从外部触发输入的上升沿到传递到传感器的触发信号的下降沿（由于光耦合器而造成的延迟）

<1μsec

t3

从触发信息的下降沿传递给传感器到开始曝光

Max 0.13μs

t4

曝光时间

曝光时间 = 快门速度的设定值*1H

t5

数据传输所需的时间（从传感器到FPGA）

(9+有效垂直像素)*1H

t6

触发器输入禁止周期

t2+t3+t4+t5

ARTCAM-990SWIR-TEC

USB3

1.3M

400~1700

1280×1024

6.4×5.12

5×5

72帧/秒

20.3μ~2

71.6×61.5×78

◯

ARTCAM-990SWIR-TEC-CL

Camera Link

ARTCAM-990SWIR

USB3

50×47×42.7

-

ARTCAM-991SWIR-TEC

0.32M

640×512

3.2×2.56

137帧/秒

71.6×61.5×78

◯

ARTCAM-991SWIR-TEC-CL

Camera Link

ARTCAM-991SWIR

USB3

50×47×42.7

-

ARTCAM-991SWIR-WOM

USB2

131帧/秒

50×47×49.7

传感器类型

1.3MP InGaAs传感器

传感器型号

SONY IMX990-AABJ-C

实际像素阵列

1296(H) x 1032(V)

有效像素阵列

1280(H) x 1024(V)

像素间距

5[um] x 5[um]

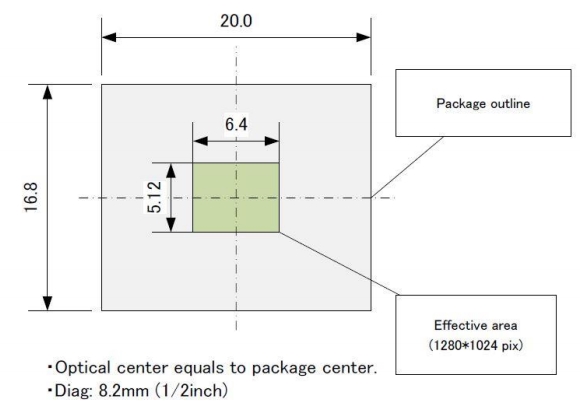

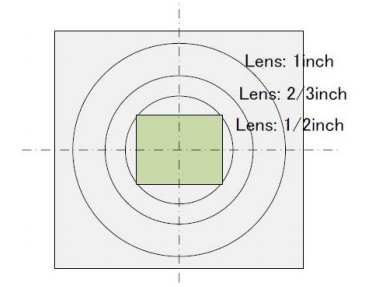

图像大小

6.4mmx5.12mm
（对角线长度：8.2[mm]，1/2”）

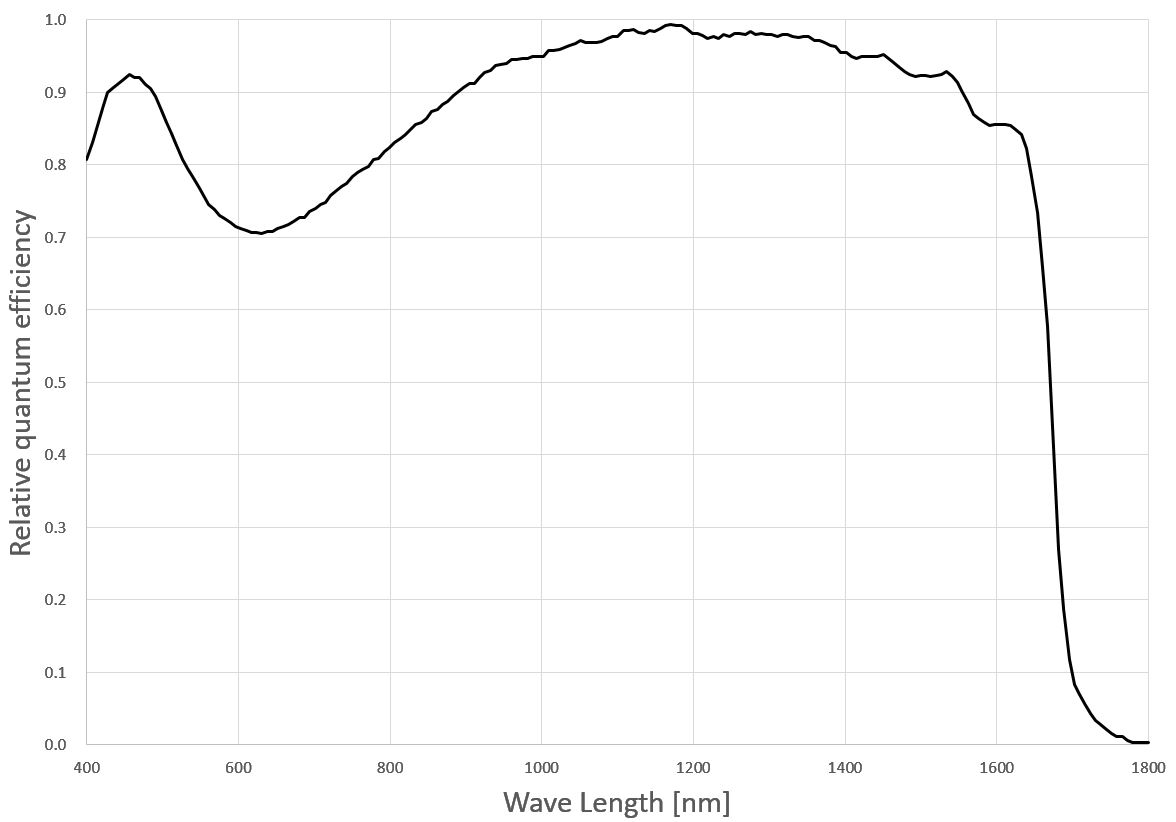

光谱范围

400nm~1700nm

快门类型

全局快门

S/N信噪比

51dB （仅供参考）

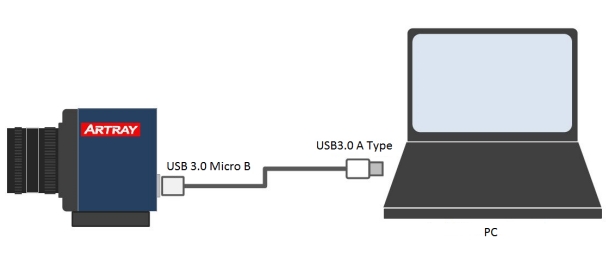

接口

USB3.0批量传输

A/D分辨率

12bit

帧频

Max. 72fps（通用于12位和8位）

快门速度

20.3 u sec.~ 2sec.

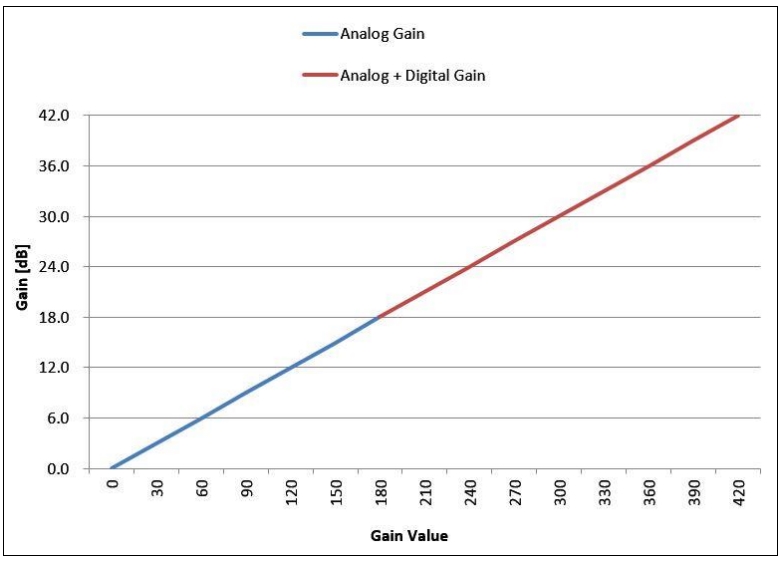

增益（模拟/数字）

0～420 ※默认值为0
(0～42 倍 ※默认值：0[dB])

ROI
二次进样（法）

ON/OFF ※默认值：OFF
ROI：仅垂直（仅在软件上使用水平）
采样：1/2

触发

ON/OFF ※默认值：OFF

反射

ON/OFF ※默认值：OFF
垂直和水平

同步系统

内部同步/外部触发同步（可选)

透镜支架

C Mount

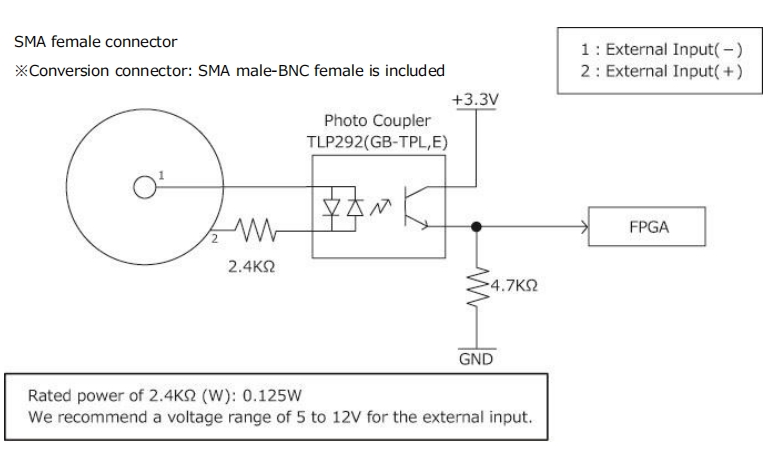

外部触发输入
（选项）

SMA 母连接器（选择选项时）
包括 BNC 转换适配器

供电要求

直流5V USB总线电源

功耗

小于3.2W

环境条件

工作温度/湿度：10~35°C/10~80%（非冷凝）、
贮存温度/湿度：0~60°C/10~95%（非冷凝）

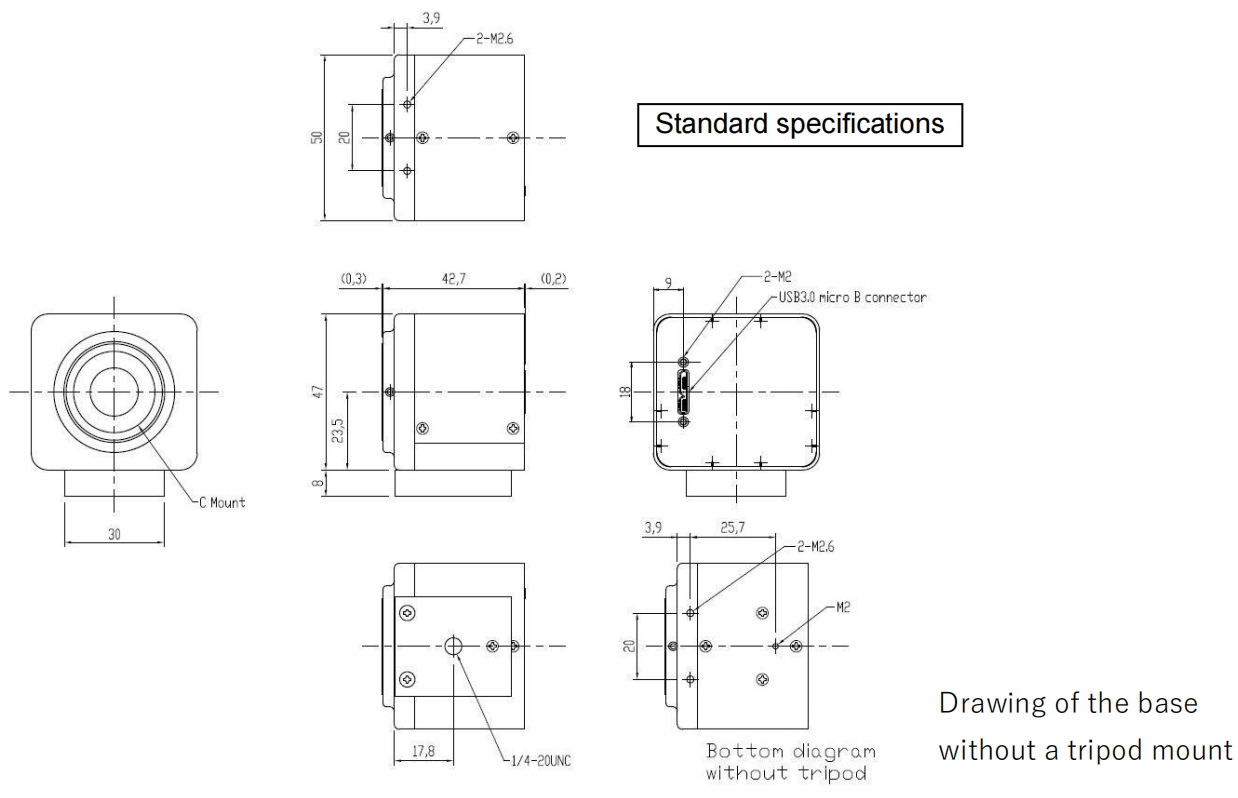

外形尺寸

50.0(W)x47.0(H)x42.7(D)mm
※镜头，三脚架支架和电缆不包括在内

重量

大约110g
