备注：

从一米远处观察红外激光束所需的大约Min. 功率密度

● 20 μW/cm2 for a 1060 nm

● 500 μW/cm2 for a 1300 nm

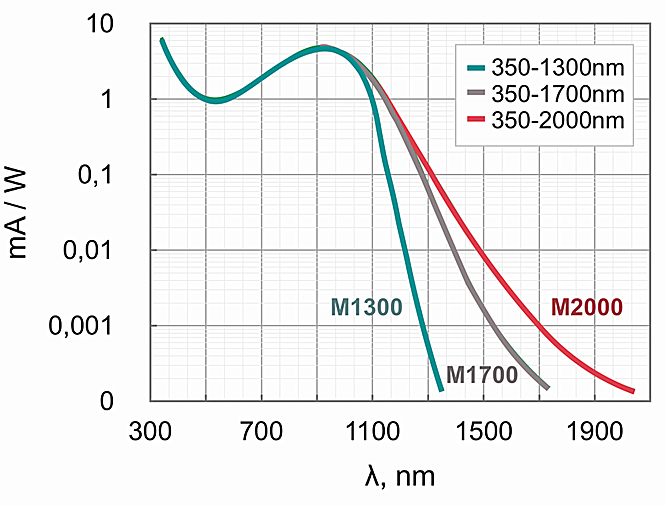

灵敏度为350-2000 nm的红外观察镜具有光电阴极。含氧浓度增加的S-1型。

它增加了光电阴极的灵敏度。此观察镜可以用于观察2μm激光束的Min. 功率密度2瓦/CM2。当在1500—2000 nm范围内操作时，IR Viewer具有低光谱响应，可以进行下列措施来优化观测，当满足下列要求时：

1，使用红外截止滤光片或干涉滤光片并使其变暗减少外部背景空间；

2，使用金属表面观察反射辐射，如任何其他材料都可能吸收红外辐射。

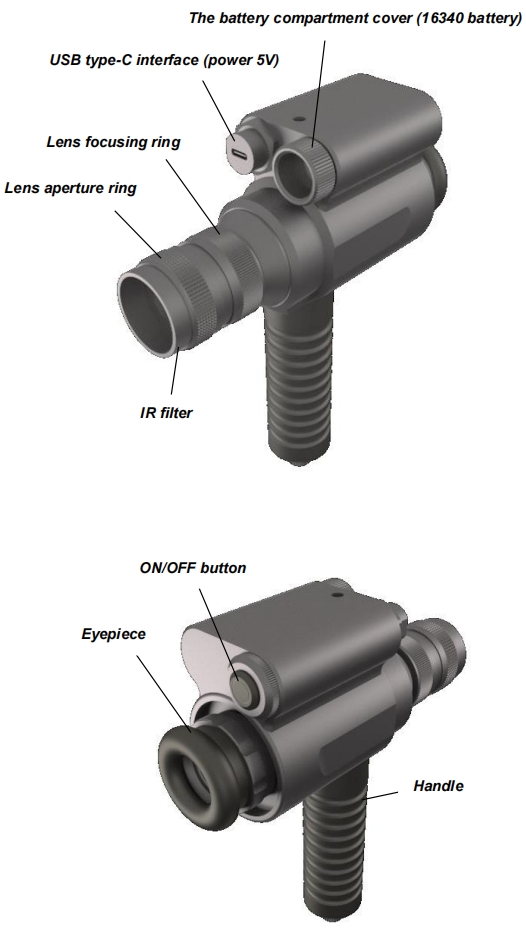

ABRIS-M系列将350-2000nm辐射转换为可见光

在与光学相关的科学、医学和工业中，人们经常处理红外光，例如激光发射的红外光束。因此，在没有任何视觉辅助的情况下，例如很难遵循光束路径或检查光束位置。因此，人们经常使用红外观察器（IR观察器），即有效地使红外光可见的设备。人们可以观察这种观察者的目镜（目镜），并看到图像，该图像是由通过相对侧的物镜进入设备的红外光产生的。

如何确定信号检测所需的Min. 功率密度？

要确定产生可检测信号所需的Min. 功率密度（mW/cm2），请使用以下程序。

将激光功率（毫瓦）除以待测量距离处的光束面积。对于椭圆梁，面积等于2/3 x w x h。例如，如果h=10mm，w=40mm，则梁的面积=2/3 x 10mm x 40mm=2/3 x 400mm=266.7mm若要转换为cm，请除以100。因此，面积约为2.7cm。要确定所需的功率密度，请将激光功率除以2.7cm的数字。

例如，如果激光输出为5mW，则所需的能量密度为5mW/2.7cm或1.85mW/cm。对于圆形光束，面积等于。x r，其中r=梁的半径。

例如，如果要测量的距离处的梁的高度和宽度均为5mm，则该距离处的梁面积=3.14 x 2.5mm（直径的一半，平方）=3.14×6.25mm=19.6mm。除以100可转换为厘米，因此面积约为0.19厘米。现在将激光功率除以0.19cm，以确定所需的功率密度。

例如，如果激光输出为5mW，则所需的功率密度将为5mW/0.19cm，或26.31mW/cm。

全波长对比测试（830nm,980nm,1550nm,1625nm）

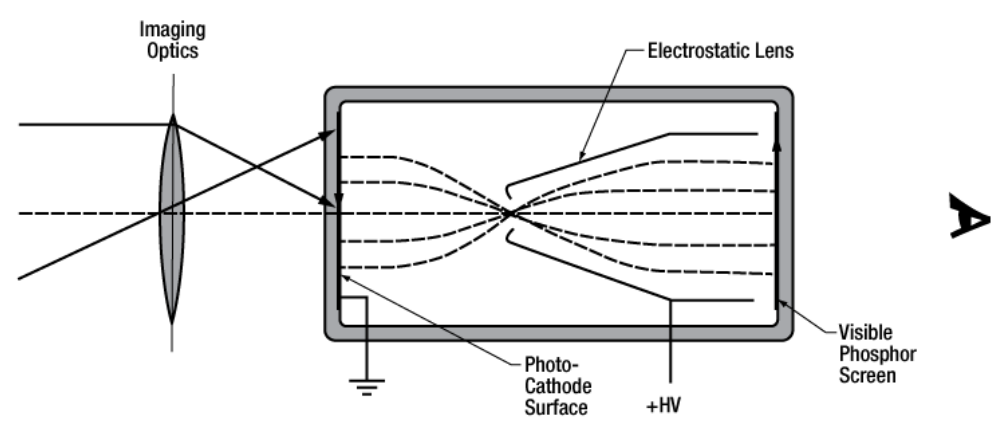

红外观察器的基本工作原理如下

：-来自某个光源的红外光进入物镜，在图像转换器上成像。该设备在抽真空管内有一个光电阴极（光敏区），入射红外辐射可以在其中产生光电子产生的光电子被强电场（通过施加例如几千伏的高电压产生）加速，然后撞击管相对侧的磷光体。在那里，电子使磷光体发光；根据磷光体的类型，所发射的光的颜色可以例如是绿色。（发射的光的颜色与照射光电阴极的辐射波长无关。）当光电阴极上不同位置产生的电子被发送到磷光体上的不同位置时，会在那里产生可见图像。-然后，可见光可以通过眼睛进入用户的眼睛，从而可以在视网膜上生成可见图像。图像转换器中使用的精确技术通常不会在产品描述中透露。

关于屏幕可能黑点：

有些批次红外观察镜可能屏幕上有黑点并不影响性能或可靠性，为制造过程一些操作产生。

如下图

通过VRW1B查看器（左）和VWR2B查看器（右）的范围观察来自三个不同激光束的光斑，前者针对350-1300 nm的光源进行了优化，后者针对350-1700 nm的光源优化。顶部-1650 nm，80 mW，中间-1550 nm，40 mW，底部-1310 nm，5 mW。

通过VWR1B查看器（350-1300 nm）的范围观察来自1050 nm，50 mW激光源的光撞击脏/刮伤的光学器件。

通过高功率（50 W）980 nm泵浦二极管阀芯的VWR1B查看器（350-1300 nm）的范围进行查看。

红外观察镜操作视频在线播放点击图标：

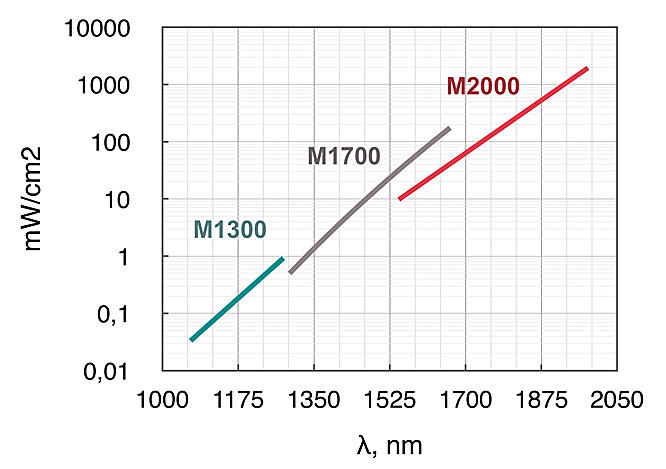

光谱强度（离激光源1米距离处所需要的zui低功率密度）
