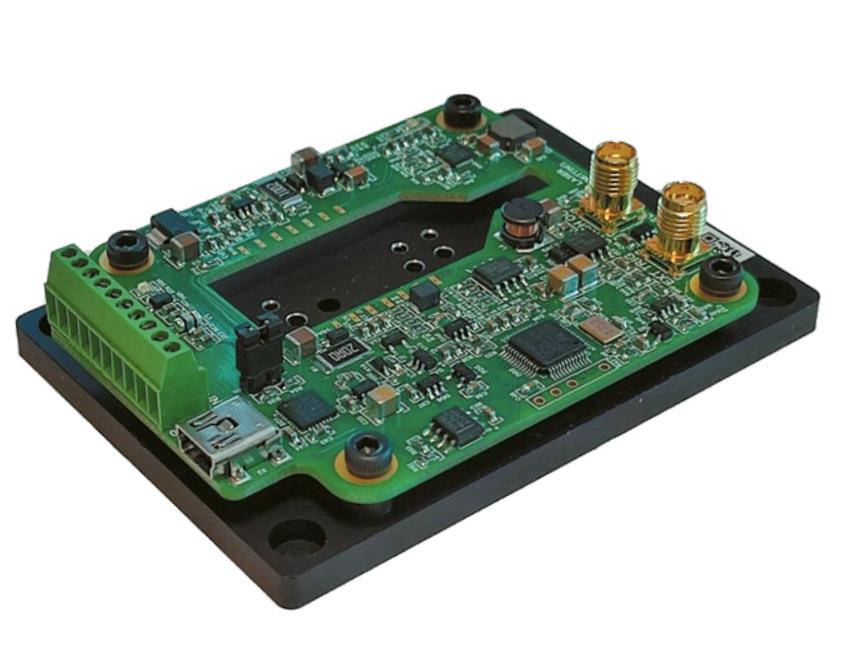

PLD-NS-GSS是一种紧凑的短脉冲种子激光二极管驱动器，用于为需要长上升时间的纳秒脉冲的应用场合的10/14引脚蝶形激光二极管模块供电。脉冲重复频率可以在1Hz到1MHz之间变化。 驱动器电路需要一个5VDC电源。所有其他需要的电压都是通过高频开关电源在板上产生的。驱动器提供双向比例积分微分（PID）热电冷却器控制器（TEC），电流能力为1.5A，电压能力为4V。
产品特点输出电流高达2000 mA、 输出电压高达3 V、 可调脉冲宽度2–100 ns、 重复频率高达 1 MHz、 外部触发选项、 增益开关抑制选项、 USB、CAN接口、 板载TEC控制器、 5V 直流输入电源、 由散热器完成、 紧凑尺寸85mmx60mmx21mm
产品型号PLD-NS-GSS
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
输出脉冲电流 脉冲宽度 重复率
1000mA 2-100ns 1000KHz
参数 | Min. | 典型 | Max. | 单位 |
输入 | ||||
电压 | 4.8 | 5.0 | 5.2 | V |
电流 | _ | _ | 2 | A |
外部触发器（50 Ω） | 3.3 | _ | 5 | V |
输出 | ||||
脉冲电流 | _ | _ | 1000 | mA |
恒流制输出电压 (Compliance Voltage) | 1 | _ | 3 | V |
偏置电流 | _ | _ | 150 | mA |
脉冲宽度 * | 2 | _ | 100 | ns |
脉冲宽度步进 | _ | 0.2 | _ | ns |
重复率 * | 0.001 | _ | 1000 | KHz |
上升时间 ** | 0.3 | _ | 0.5 | ns |
下降时间*** | 0.2 | _ | 1 | ns |
TEC 电流 | -1.5 | _ | 1.5 | A |
TEC 电压 | 1 | 4 | V | |
TEC 温度设定 | 15 | 25 | 50 | ℃ |
温度 | ||||
操作 | +10 | _ | +50 | ℃ |
存储 | -20 | _ | +70 | ℃ |
湿度，无冷凝 | _ | _ | 95 | % |
连接 | ||||
电源和接口 | 接线端子 （1-282834-0 TE 连接） | |||
USB | 迷你 USB，B 型 （1734035-1 TE 连接） | |||
机械 | ||||
尺寸 | 85mmx 60mmx 21mm | |||
重量 | 不超过 160g | |||
*Max. 占空比限制为 2 %
** 输出性能取决于半导体激光管特性

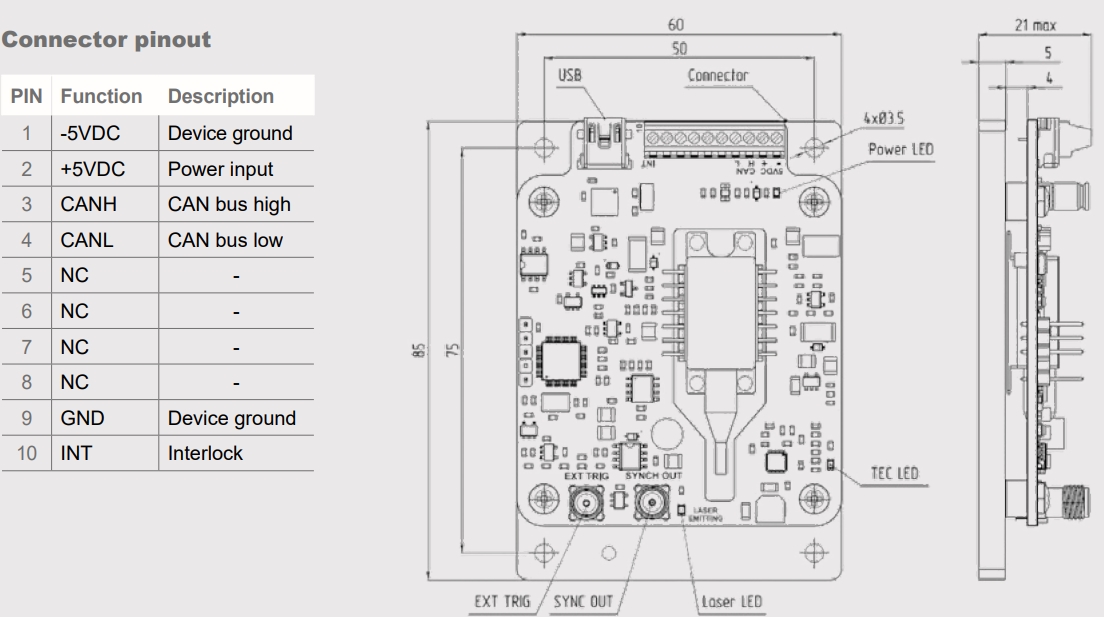

引脚 | 功能 | 描述 |
1 | -5VDC | 设备接地 |
2 | +5VDC | 电源输入 |
3 | CANH | CAN总线高 |
4 | CANL | CAN总线低 |
5 | NC | — |
6 | NC | — |
7 | NC | — |
8 | NC | — |
9 | GND | 设备接地 |
10 | INT | 联锁 |

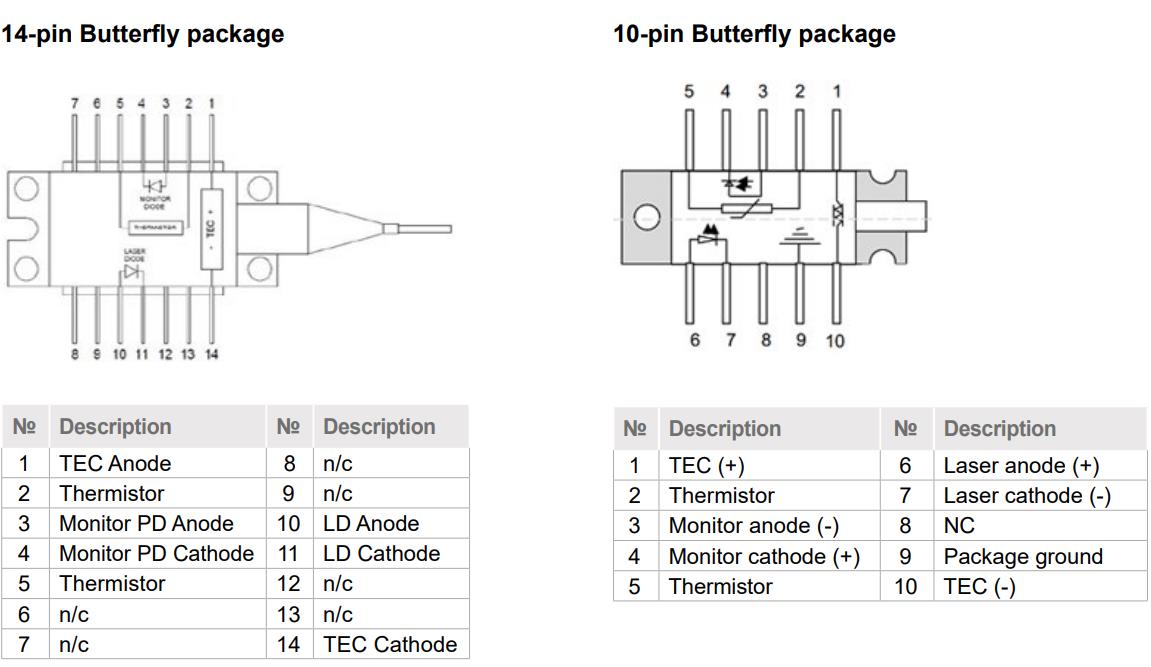

兼容的激光引脚排列
14 引脚和10引脚蝶形封装

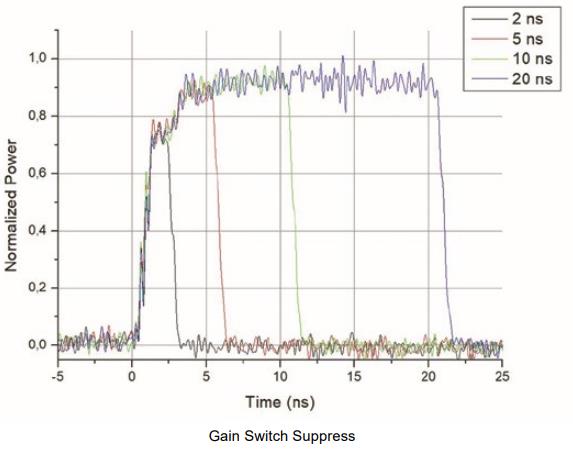

典型性能特征

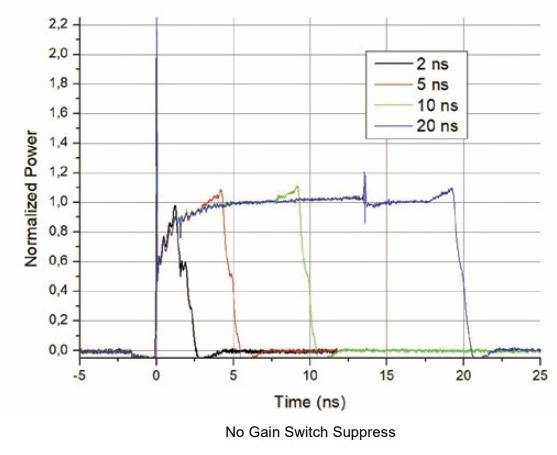

无增益开关抑制
无增益开关抑制
无
