PLD-CW-1000-TII是一款恒流激光二极管驱动器，用于为需要在低信号RF调制模式下工作的14引脚蝶形激光二极管模块供电。驱动器提供精确的低波纹恒流调节。 驱动电路从单个5Vdc电源运行。驱动器提供一个双向比例-积分-导数(PID)热电冷却器控制器(TEC)，电流能力为1.5A，电压能力为4V。
产品特点恒流模式、 输出电流高达1000毫安、 合规电压高达3V、 低电流纹波、 高电流稳定性、 兼容LabView、 Python库、 模拟射频调制、 光功率稳定模式、 车载TEC控制器、 5VDC输入电源、 由散热器完成、 紧凑尺寸85 mm×60 mm×21 mm
产品型号PLD-CW-1000-TII
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
输出电流 恒流制输出电压 电流稳定性
1000mA 1~3V 0.2%
参数 | Min. | 典型 | Max. | 单位 |
输入 | ||||
电压 | 4.8 | 5.0 | 5.2 | V |
电流 | - | - | 2 | A |
射频调制 | 0.005 | - | 500 | MHz |
输出 | ||||
电流 | - | - | 1000 | mA |
电流调节步长 | - | 0.1 | - | mA |
电流波纹 | - | - | 1 | % |
电流稳定性 | - | - | 0.2 | % |
电流设定精度 | - | - | 1 | % |
恒流输出电压 Compliance Voltage | 1 | - | 3 | V |
TEC电流设定范围 | -1.5 | - | +1.5 | A |
TEC电压 | 1 | 4 | V | |
TEC温度设定 | 5 | 25 | 50 | ℃ |
TEC温度步进 | - | 0.1 | - | ℃ |
TEC温度精度 | - | - | 0.1 | % |
温度 | ||||
运行 | +10 | - | +50 | ℃ |
储存 | -20 | - | +70 | ℃ |
湿度，非凝结 | - | - | 95 | % |

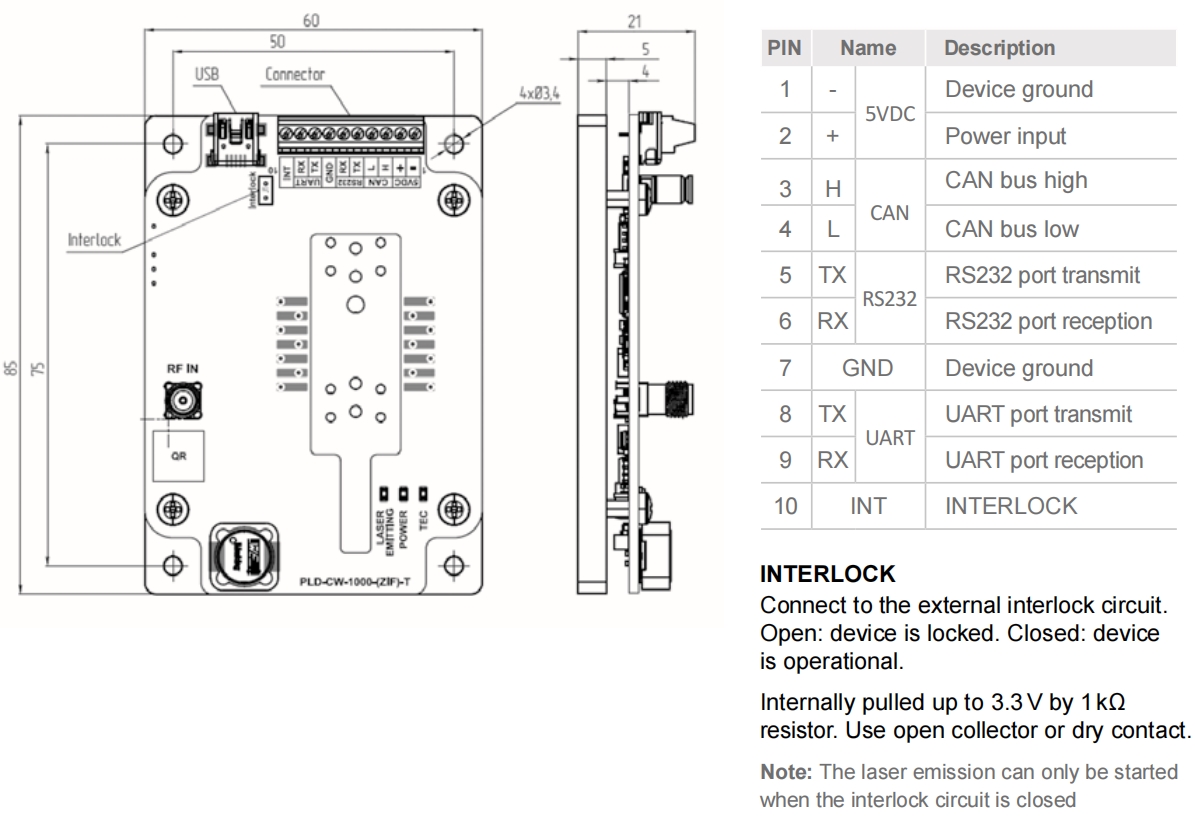

连接 | ||||
电源和接口连接器 | 端子排(1-282834-0 TE连接 ) | |||
USB | Mini-USB, B型(1734035- 1 TE连接) | |||
联锁 | 终端排(282834-2 TE连接) | |||
机械 | ||||
尺寸 | 85 mm×60 mm×21 mm | |||
重量 | 160 g | |||
联锁
连接到外部联锁电路。打开：设备已锁定。关闭：设备处于运行状态。
内部拉高至3.3V乘以1kΩ 电阻器。使用开路集电极或干触点。
注：只有当联锁电路闭合时，才能启动激光发射

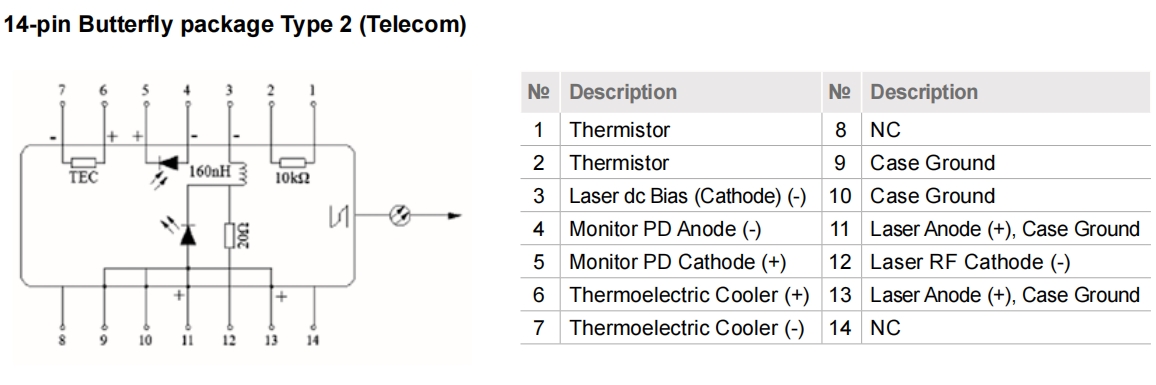

兼容激光引脚
14针蝶形封装类型2（电信）
