产品总览 Gecko-45-HSS高达45,000 RPM - 12KHz扫描速率 Gecko系列多边形扫描仪(High Speed Scanner 多面扫描转镜)非常紧凑和高效，通过将高精度多边形集成在精密扫描电机上直接集成到小型化控制器上。
产品特点
产品型号Gecko-45-HSS
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
内径 镜面厚度
40mm 6mm
GeckoTM 45-HSS 说明
面（Facets) | 16 |
内径 | 40mm |
镜面厚度 | 6mm |
面通光孔径 | 7 x 4.5 mm |
涂层 | 保护铝 |
速度 | 25,000-45,000RPM |
扫描速率 | 6.67KHz 到 12.0 KHz |
扫描角度 | 扫描角度高达≈25度(取决于光斑大小和光束进给角度) |
速度控制 | TTL外部频率参考 |
旋转（Rotation) | 从多边形侧面看的CW |
面平面度 | λ/4 @ 633 nm per inch |
表面粗糙度 | < 50Å RMS |
表面质量 | 60/40 |
动态轨迹 | < 60 arc sec |
面与面（Facet-Facet) | < 30 arc sec |
抖动 | < 0.03% |
速度稳定性 | < 0.03% |
轴承 | 空气轴承 |
工作姿态 | 轴垂直，镜面向上 |
电源电压 | 24 VDC +/- 10% |
Max. 电流 | 2.0A启动(1.0A运行) |
加速时间 | < 30sec |
控制器电源- i /O电缆 | 500 mm |
启动/停止控制 | TTL |
速度同步信号 | TTL开路采集器 |
船舶/存储 | -20℃至+60℃，5-95% RH |
工作 | 10℃至55℃, 10-90% RH |

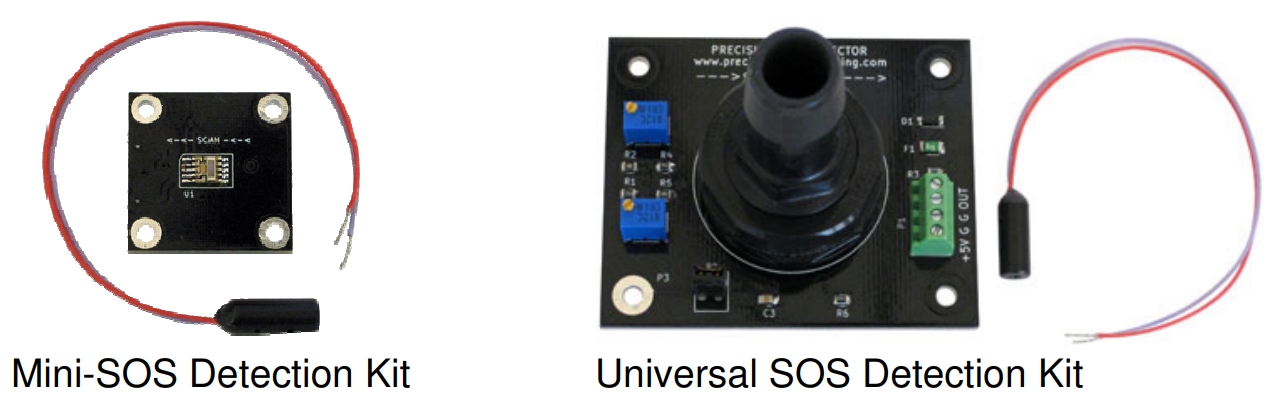

可选启动扫描检测
需要SOS检测器来实现与任何多边形扫描仪的精确线对线配准。它用于将连续波或脉冲激光同步到扫描仪。（Galvo扫描仪需要jue对编码器，多边形扫描仪需要扫描开始检测。）迷你SOS检测套件和通用SOS检测器如下所示
