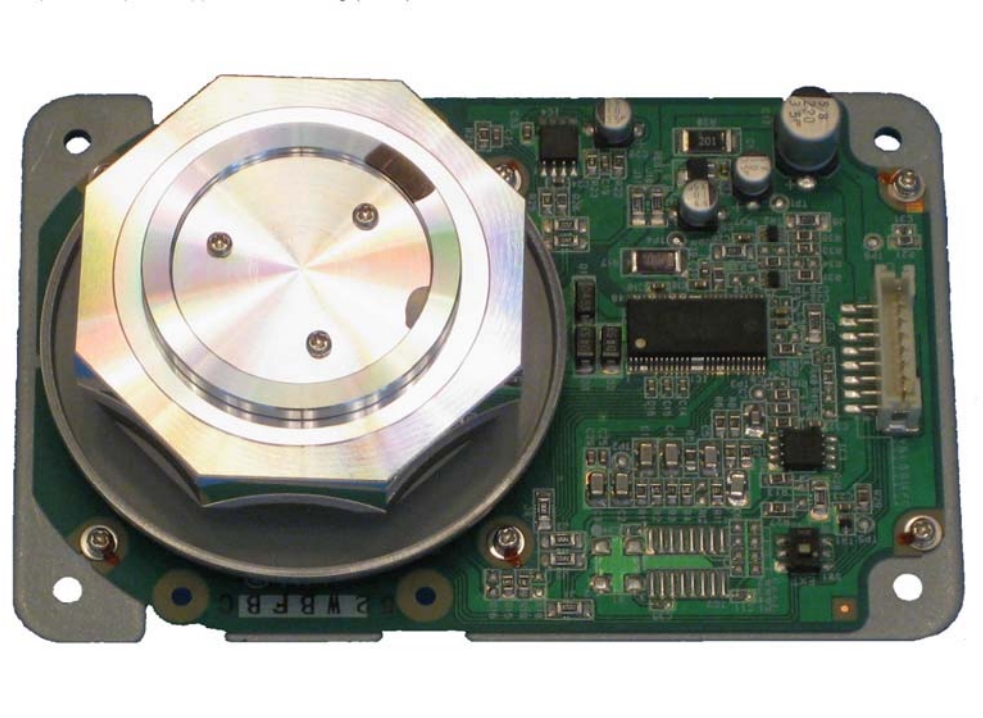

产品总览 Compact polygon scanner for laser cleaning ,Gecko-5-HP1用于高达1kw级激光功率 ,多面扫描转镜可以以数百米/秒的速度扫描，并具有很高的激光损伤阈值，使其成为高速激光清洗的理想选择。
产品特点
产品型号Gecko-5-HP1
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
内径 镜面厚度
55mm 10mm
Geck-5-HP1说明
镜面数（Facets) | 8 |
内径 | 55mm |
镜面厚度 | 10mm |
面通光孔径 | 20 x 8.5 mm |
涂层 | 介电1064 nm |
速度 | 1,000-5,000RPM |
扫描速率 | 133 到 667 Hz |
扫描角度 | 扫描角度高达≈50度(取决于光斑大小和光束进给角度) |
速度控制 | TTL外部频率参考 |
旋转（Rotation) | 从多边形侧面看的CW |
面平面度 | λ/4 @ 633 nm per inch |
表面粗糙度 | < 70Å RMS |
表面质量 | 60/40 |
动态轨迹 | < 60 arc sec |
面与面（Facet-Facet) | < 30 arc sec |
抖动 | < 0.03% |
速度稳定性 | < 0.03% |
轴承 | 滚珠轴承 |
工作姿态 | 可变 |
电源电压 | 24 VDC +/- 10% |
Max. 电流 | 2.0A启动(1.0A运行) |
加速时间 | < 30sec |
控制器电源- i /O电缆 | 500 mm |
启动/停止控制 | TTL |
速度同步信号 | TTL开路采集器 |
船舶/存储 | -20℃至+60℃，10-90% RH |
工作 | 15℃至40℃, 15-85% RH |
可选启动扫描检测
需要SOS检测器来实现与任何多面扫描转镜的精确线对线配准。它用于将连续波或脉冲激光同步到扫描仪。（Galvo扫描仪需要jue对编码器，多面扫描转镜需要扫描开始检测。）

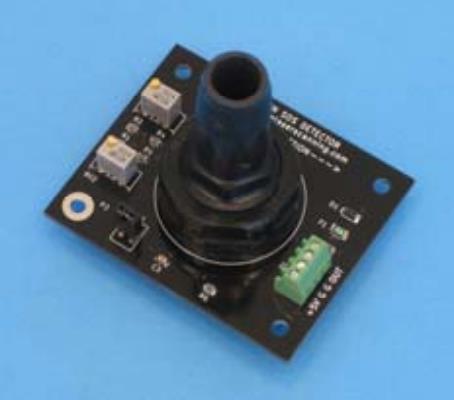

PRECISION SOS DETECTOR™是优秀款商用的扫描开始检测器，专为高功率多边形扫描头内具有挑战性的环境而设计。它在低功率成像系统中也同样有效。它被设计为与精密SOS激光二极管模块™一起工作

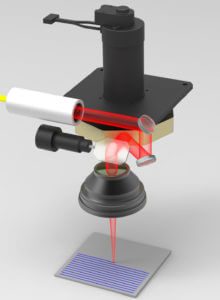

激光清洗多边形扫描镜Gecko-5-HP1基本光路
如图所示，Precision Laser Scanning多边形扫描镜可以和振镜或者机械臂配合，用PLS多边形扫描控制器实现光栅式扫描。这种高达数百米的/秒的扫描速度可以充分发挥超快激光的潜能。
此外，PLS激光清洗多边形扫描镜由于存在轴跳动和面到面的误差，编码器没有办法提供精确的镜面位置，因此传统的振镜扫描仪用的编码器是不适合用在多边形扫描镜中的。多边形扫描镜是用一种te别的SOS（Start-Of-Scan）检测系统，利用扫描脉冲检测到光束的位置，即使面和面之间有误差也没关系，每次工作扫描都会和其他扫描精确排列。
