PLD-CW-1000-ZIF-TII 是一款恒流激光二极管驱动器，用于为需要在低信号射频调制模式下工作的 14 引脚蝶形激光二极管模块供电。该驱动器可提供精确的低纹波恒流调节。 驱动器电路由一个 5 伏直流电源供电。驱动器为双向比例积分微分（PID）热电冷却器控制器（TEC）供电，电流为 1.5A，电压为 4V。
产品特点恒流模式、 输出电流高达 1000 mA、 兼容电压高达 3 V、 低电流纹波、 高电流稳定性、 兼容 LabView、 Python 库、 模拟射频调制、 光功率稳定模式、 内置 TEC 控制器、 5 伏直流输入电源、 由散热器完成、 尺寸小巧，85 mm x 60 mm x 21 mm
产品型号PLD-CW-1000-ZIF-TII
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
输出电流 输出电压 电流稳定性
1000mA 1~3V 不大于0.2%
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
输入 | ||||
电压 | 4.8 | 5.0 | 5.2 | V |
电流 | - | - | 2 | A |
RF 调制* | 0.005 | - | 200 | MHz |
输出 | ||||
电流 | - | - | 1000 | mA |
电流设置步长 | - | 0.1 | - | mA |
电流纹波 | - | - | 1 | % |
电流稳定性 | - | - | 0.2 | % |
电流设定精度 | - | - | 1 | % |
恒流制输出电压 (Compliance Voltage) | 1 | - | 3 | V |
TEC 电流设置范围 | -1.5 | - | +1.5 | A |
TEC电压 | 1 | 4 | V | |
TEC温度设置 | 5 | 25 | 50 | ℃ |
TEC温度步长 | - | 0.1 | - | ℃ |
TEC温度设定精度 | - | - | 0.1 | % |
温度 | ||||
工作 | +10 | - | +50 | ℃ |
储存 | -20 | - | +70 | ℃ |
湿度，非冷凝状态 | - | - | 95 | % |
连接 | ||||
电源和接口连接器 | 接线板（1-282834-0 TE 连接） | |||
USB | Mini-USB, Type B (1734035-1 TE连接) | |||
联锁装置 | 接线板（282834-2 TE 连接） | |||
机械装置 | ||||
尺寸 | 85 mm x 60 mm x 31 mm | |||
重量，不超过 | 160 g | |||
*性能取决于激光二极管的特性

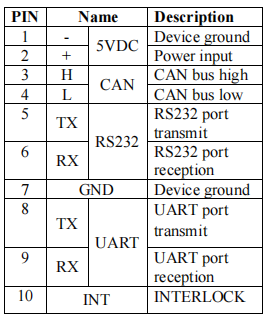

引脚 | 名字 | 描述 | |
1 | - | 5VDC | 设备接地 |
2 | + | 电源输入 | |
3 | H | CAN | CAN 总线高电平 |
4 | L | CAN 总线低电平 | |
5 | TX | RS232 | RS232 端口传输 |
6 | RX | RS232 端口接收 | |
7 | GND | 设备接地 | |
8 | TX | UART | UART 端口发送 |
9 | RX | UART 端口接收 | |
10 | INT | 联锁 | |
联锁
连接至外部联锁电路。打开： 设备已锁定，
闭合：设备工作。通过 1 kΩ 电阻器将内部电压拉高至 3.3V。使用集电极开路或干接触。
注意： 只有当联锁电路关闭时，才能启动激光发射。

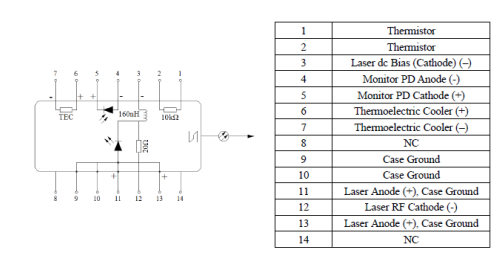

兼容激光器引脚
14 引脚蝶形封装 2 型（电信）
1 | 热敏电阻 |
2 | 热敏电阻 |
3 | 激光直流偏压（阴极）(-) |
4 | 监控器 PD 阳极（-） |
5 | 监控器 PD 阴极（+） |
6 | 热电冷却器（+） |
7 | 热电冷却器（-） |
8 | NC |
9 | 外壳接地 |
10 | 外壳接地 |
11 | 激光器阳极（+），外壳接地 |
12 | 激光射频阴极（-） |
13 | 激光器阳极（+），外壳接地 |
14 | NC |
