产品总览 PilotPZ是一种激光二极管控制器,它与激光二极管温度控制器、压电放大器和功能发生器结合在一个台式仪器上。特点是低噪声激光电流和高度稳定的温度控制.通过USB、GPB/IEEE488.2和RS232接口进行远程控制。
产品特点前面板图形界面、 恒定电流或恒定功率模式、 16 W/32 W TEC控制、 各种激光防护功能、 -13伏+13V压电电压、 0.1Hz..10kHz压电扫描速率、 无模式跳变调谐的电流耦合、 闭环应用的信号监测
产品型号PilotPZ500
应用领域外腔二极管激光器PilotPZ激光控制器的主要应用是带外腔的二极管激光器典型的激光器配置是Littrow和Littman/Metcalf腔
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
设定点精度 设定点分辨率
±0.1% 0.1mA
激光二极管电流控制器:
操作阳极和阴极接地激光二极管和光电二极管
操作发光二极管
外部调制输入
激光电流和激光功率模拟监测输出
激光二极管控制模式(分恒流模式及恒定功率模式)
激光二极管保护功能(分为: 1,可调节激光电流限制 ,2,可调整激光功率限制 ,3,可调节顺应电压 4,温度窗口功能 )
极低激光电流噪声图
高激光电流长期稳定性
激光二极管温度控制器:
优异的温度稳定性
具有单独P、I、D设置的数字化哈龙控制
温度传感器 (NTC传感器 , AD590传感器)
TEC保护功能(可调节TEC电流限制 , 超时限制,温度窗口函数)
压电放大器:
低噪音电压放大器
双极放大-13V到+13V
高达10KZ的高频范围
高长期电压稳定性
函数发生器:
可变波形(正弦的 ,三角形的)
高频率范围0.1赫兹至10赫兹
适用于(电压,激光电流)
型号 | Peotpz500 | Peotpz4000 |
激光控制器 | ||
电流范围 | 0 ... +/- 500mA | 0 ... +/- 4000mA |
顺从电压 (Compliance Voltage) | 7V | 7V |
设定点精度 Setpoint Accuracy | +/- 0.1% | +/- 0.1% |
设定点分辨率 (Setpoint Resolution) | 0.1mA | 1mA |
噪声系数 Noise Figure (10Hz ... 10MHz) | (见下面噪声性能测试) | (见下面噪声性能测试) |
温度控制器 | ||
温度控制范围 | -5°C ... +30°C | -5°C ... +30°C |
定点精度 | 1mK | 1mK |
TEC电流范围 | 0 ... +/- 2A | 0 ... +/- 4A |
输出电压 | -8V ... +8V | -8V ... +8V |
Max. 功率 | 16W | 32W |
温度传感器 | AD590 / 10k NTC | AD590 / 10k NTC |
压力控制器 | ||
电压范围 | -13V ... +13V | -13V ... +13V |
设定点分辨率 | < 1mV | < 1mV |
扫描率 | 0.1Hz .. 10kHz | 0.1Hz .. 10kHz |
一般数据 | ||
线电压 | 100V / 115V / 230V | 100V / 115V / 230V |
线频率 | 50Hz / 60Hz | 50Hz / 60Hz |
操作温度 | 0 ... 40°C | 0 ... 40°C |
储存条件 | -25°C ... +70°C | -25°C ... +70°C |
尺寸(宽x高xD) | 270x110x320毫米 | 270x110x320毫米 |
通过远程控制实现自动波长扫描
亚多普勒光谱学(Sub-Doppler Spectroscopy)
高分辨率光谱学要求激光具有线宽窄、无源稳定性高、波长精确可调以及良好的微调能力等特点。该图总结了用我们的利特罗激光系统确定的实验数据。蓝色迹线显示铷的D2线的吸收迹线。要求更高的是兰姆凹陷的无多普勒检测（c/f W.Demtröder，LaserSpectroscopy，Springer 1998）。红色轨迹显示了铷D2线兰姆倾角的无多普勒测量。

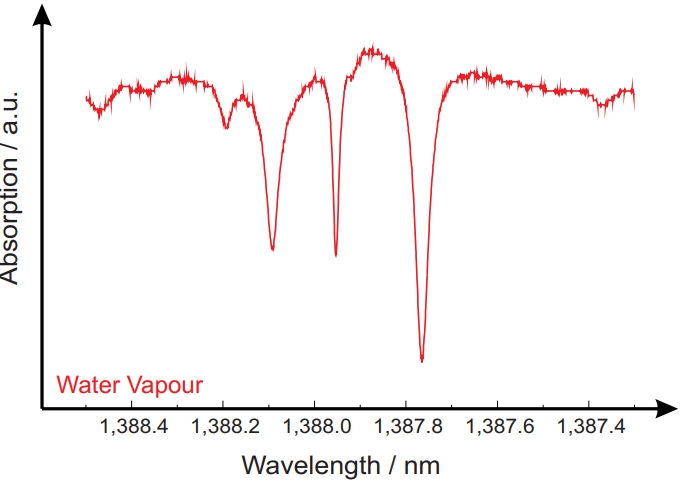

水蒸气光谱(Water Vapor Spectroscopy)
水蒸气呈现出不同的吸收带。水蒸气光谱的典型波长为935nm或1410nm。该图总结了用我们的Littman/Metcalf激光系统在1410nm波长范围内确定的实验数据。该迹线显示了环境空气中光学水蒸气浓度测量的吸收信号。总调谐范围为1nm，扫描中心波长为1388nm。

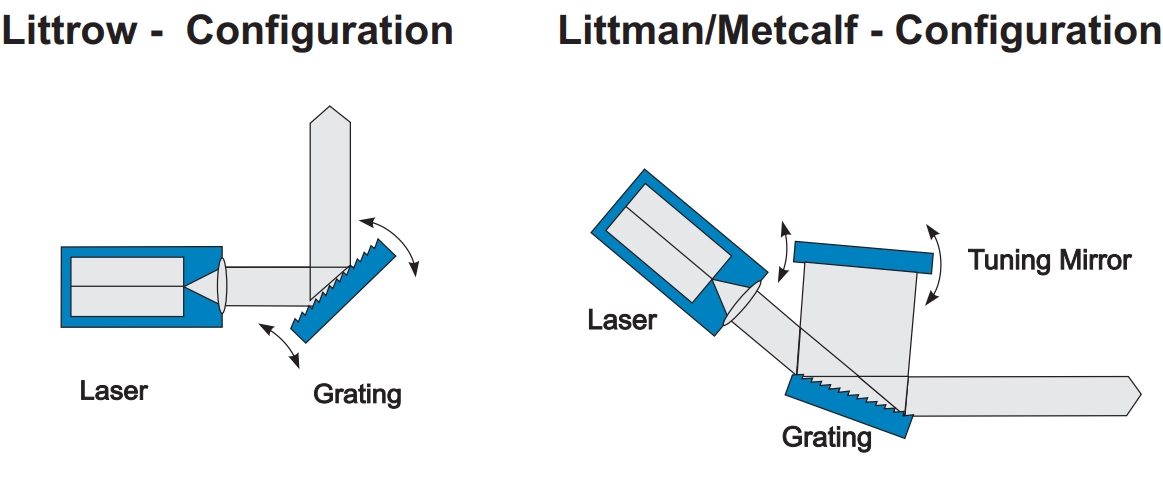

Littrow及Littman/Metcalf-配置
噪声性能测试
DFB二极管激光器的光谱特征在很大程度上取决于激光电流源。Sacher Lasertechnik确实进行了低噪声的噪声性能测试
控制器。
实验设置：

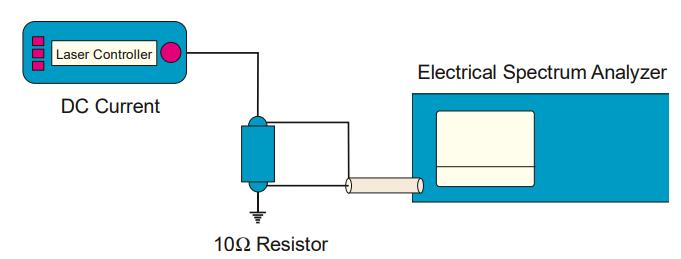

该图显示了测试设置的示意图。
通过分析施加到10Ω 电阻器。电压的频谱分量是通过电频谱分析仪确定的。

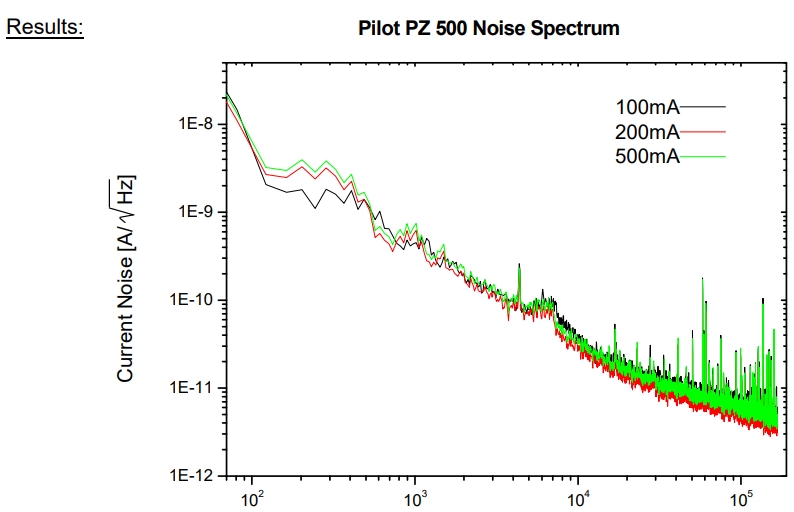

该图显示了通过电频谱分析仪确定的3种不同电流值（100mA、200mA和500mA）的噪声信号
结论：
Sacher Lasertechnik提供了一款噪声系数为亚 µA的激光控制器，针对DFB激光操作进行了优化。
