PLD-NS是一种紧凑的短脉冲种子激光二极管驱动器，用于为10/14针蝶形激光二极管模块供电，要求脉冲宽度从1ns到100ns。脉冲重复频率可以从1 kHz to 10 MHz.。驱动器电路需要一个单独的5 VDC电源。所有其他所需电压由高频开关电源产生。
产品特点10/14针蝶形激光二极管特殊设计、 输出电流可达2000mA、 顺从电压高达3v、 可调脉冲宽度1 - 100ns、 重复频率高达10 MHz、 外部触发选项、 USB, RS-232, CAN, UART 接口、 LabView 和Python 库、 机载TEC控制器、 5Vdc输入功率、 由散热器完成、 体积小巧 85 × 60 × 21mm
产品型号PLD-NS
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
输入电压 输入电流 上升时间
5v ≤2A 50-500ps
输入
参数 | Min. | 典型值 | Max. | 单位 |
电压 | 4.8 | 5.0 | 5.2 | VDC |
电流 | - | - | 2 | A |
外触发器 (50 Ω) | 3.3 | - | 5 | VDC |
输出
参数 | Min. | 典型值 | Max. | 单位 |
电流 | - | - | 2000 | mA |
恒流输出电压 | 1 | - | 3 | V |
脉冲宽度** | 1 | - | 100 | ns |
脉冲宽度步进 | - | 0.2 | - | ns |
重复频率* | 0.001 | - | 10 | MHz |
上升时间** | 50 | - | 500 | ps |
下降时间** | 200 | - | 1000 | ps |
TEC电流 | -1.5 | - | 1.5 | A |
TEC电压 | 1 | 4 | V | |
TEC 温度设定 | 15 | 25 | 50 | °C |
温度
参数 | Min. | 典型值 | Max. | 单位 |
操作 | +10 | - | +50 | °C |
储存 | -20 | - | +70 | °C |
湿度,不结露 | - | - | 95 | % |
连接
参数 | Min. | 典型值 | Max. | 单位 |
电源和接口连接器 | 接线板(1-282834-0 TE连接) | |||
USB | Mini-USB, Type B (1734035-1 TE连接) | |||
机械规格
参数 | Min. | 典型值 | Max. | 单位 |
尺寸 | 85 × 60 × 21mm | |||
重量 | 160 g | |||
尺寸和连接
引脚 | 功能 | 描述 |
1 | GND | Device ground |
2 | +5VDC | Power input |
3 | CANH | CAN bus high |
4 | CANL | CAN bus low |
5 | RS232 TX | RS232 port transmit |
6 | RS232 RX | RS232 port reception |
7 | GND | Device ground |
8 | UART TX | UART TX |
9 | UART RX | UART RX |
10 | INT | Interlock |
提示:
*最大占空比限制为2%

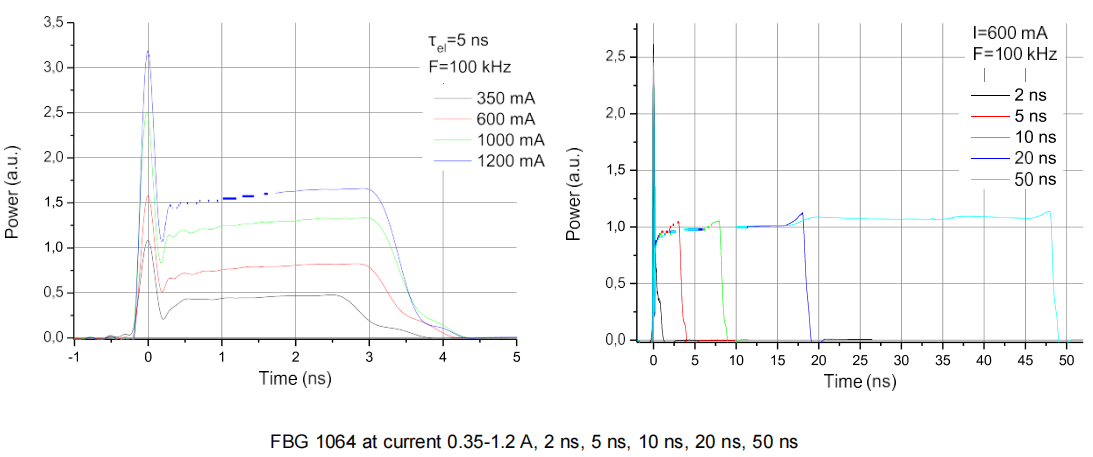

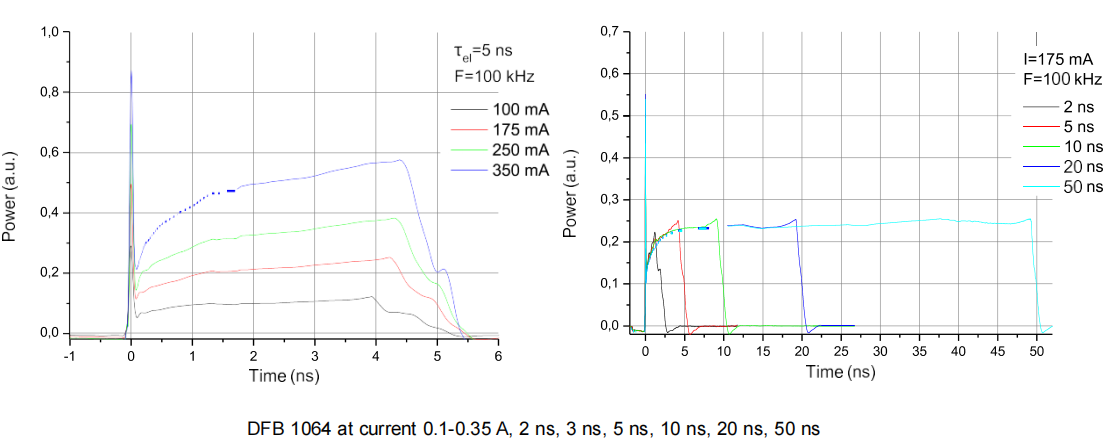

**输出性能取决于激光二极管特性。无法保证所有激光器类型的性能。见光输出波形
兼容激光器引脚定义

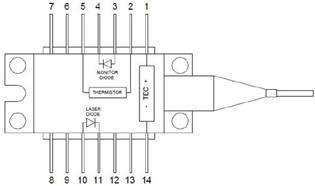

14-pin 引脚蝶形封装
№ | 描述 | № | 描述 |
1 | TEC Anode | 8 | n/c |
2 | Thermistor | 9 | n/c |
3 | Monitor PD Anode | 10 | LD Anode |
4 | Monitor PD Cathode | 11 | LD Cathode |
5 | Thermistor | 12 | n/c |
6 | n/c | 13 | n/c |
7 | n/c | 14 | TEC Cathode |
10-pin 引脚蝶形封装
№ | 描述 | № | 描述 |
1 | TEC (+) | 6 | Laser anode (+) |
2 | Thermistor | 7 | Laser cathode (-) |
3 | Monitor anode (-) | 8 | NC |
4 | Monitor cathode (+) | 9 | Package ground |
5 | Thermistor | 10 | TEC (-) |
典型特征曲线
无
