产品总览 筱晓光子的的微秒系列固态磁光开关是利用法拉第旋光效应来实现光路切换的。该磁光开关采用我司技术上认可技术，不涉及机械移动部件，采用全固态晶体设计。微秒系列磁光开关可以满足最严格的开关切换要求，比如高的稳定性和耐久性，超高速响应和高频率的持续工作。
产品特点无异动部件，使用寿命长、 切换速度超快、 极其稳定的锁存模式 低功耗、 一端出纤-易于绕纤、 具有超常的可靠性和稳定

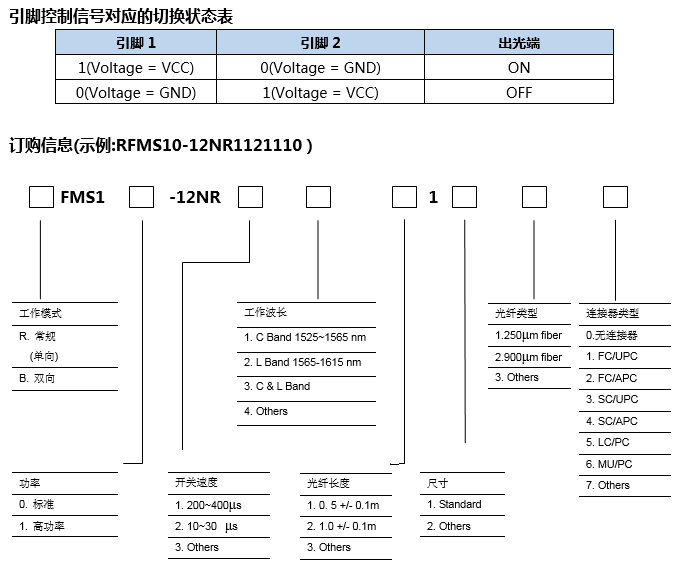

产品型号RFMS10-12NR1121110
应用领域光路切换 多路信号复用激光雷达 测试测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 插入损耗
1525~1565nm 0.8(Typ.)； 1.1 (Max.)
参数 | 单位 | 数值 | 备注 | |
单向 | 双向 | |||
工作波段范围 | nm | 1525~1565 | Other wavelengths available | |
插入损耗 | dB | 0.8(Typ.); 1.1 (Max.) | 1.0(Typ.); 1.4(Max.) | Add 0.3dB for high-power version |
偏振消光比 | dB | >18 | ||
回波损耗 | dB | >40 | >30 | |
串音 | dB | >40 | >35 | Typical >50dB |
重复性 | dB | +/- 0.01 | ||
持久性 | Cycle | > 100 Billions | ||
开关速度 | μs | Regular (200~400); Ultra-fast (10~30) | Other speed optional | |
Switching Type | N/A | Latching | Need power only during switching | |
操作温度 | deg | -5~70 | ||
存储温度 | deg | -40~85 | ||
Max. 光功率 | mW | 500 | Refer to hi-power version for higher power handling requirement | |
光纤类型 | NA | Panda PM fiber | Customizable | |
尺寸( L×W×H ) | mm | 39 × 9.0 × 9.5 | ||
^所有指标均为无接头指标，仅在以上波长，偏振和温度范围内确保有效。
*若指标有变恕不另行通知。
***for high-power version: 5W for CW laser, 70oW of peak power for ns-scale脉冲激光
电路规格
参数 | 数值 | 单位 | |
常规 | 超快 | ||
Switching Speed | 200~400 | 10~30 | μs |
Switching Voltage (VCC) | 5 (+/-5%) | 6.0~7.0 | V |
Switching Current | < 100 | < 350 | mA |
Driving Mode | Voltage or Pulse Driving | Pulse Driving | NA |
Pulse Width | >1000 | >20 | μs |
Claim Frequency | <800 | < 3000 | Hz |
备注：
备注：选用我司电路板，需额外付费
高速开关建议采用我司电路板。
为防止损坏高速开关，建议当供电电压在 6.5~7.5V 时，柠电流限制在 800mA 以内
