产品总览 NS系列1x4固态光纤光开关由三个1x2级联光开关组成。 它通过将传入的光信号重新定向到选定的输出光纤来连接光通道。该产品的特性基于已获得非机械结构（全晶体）设计，从而避免了机械部件的运动和采用有机材料的限制。该产品所具有的高可靠性，高响应速度和可连续切换等优点，可以满足大部分光开关应用领域的需求。
产品特点固态，高速、 超高可靠性、 超低插入损耗、 结构紧凑
产品型号NSSW-14-1-1-1-1-3-1-1
应用领域光学保护可配置操作仪器仪表
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 串扰
780-2000nm 25dB
NS系列 1X4光开关 | 最小值 | 典型值 | 最大值 | 单位 | |
工作波长 | 780 | 2000 | nm | ||
插入损耗（1） | 1260-1650nm | 1.4 | 2.0 | dB | |
960-1260nm | 2.0 | 2.6 | |||
760-960nm | 2.2 | 2.8 | |||
串扰 | 20 | 25 | dB | ||
偏振相关损耗 | 0.15 | 0.35 | dB | ||
插入损耗温度相关性 | 0.25 | 0.5 | dB | ||
偏振模式色散 | 0.1 | 0.3 | ps | ||
回波损耗 | 45 | 50 | dB | ||
响应速度（上升沿，下降沿） | 30 | 300 | ns | ||
重复频率（2） | DC | 5 | kHz | ||
工作温度 | -5 | 70 | ℃ | ||
光功率限制（3） | 300 | mW | |||
储存温度 | -40 | 85 | ℃ | ||
封装尺寸 | 184x170 | mm | |||
典型的速度响应测量
带宽测量

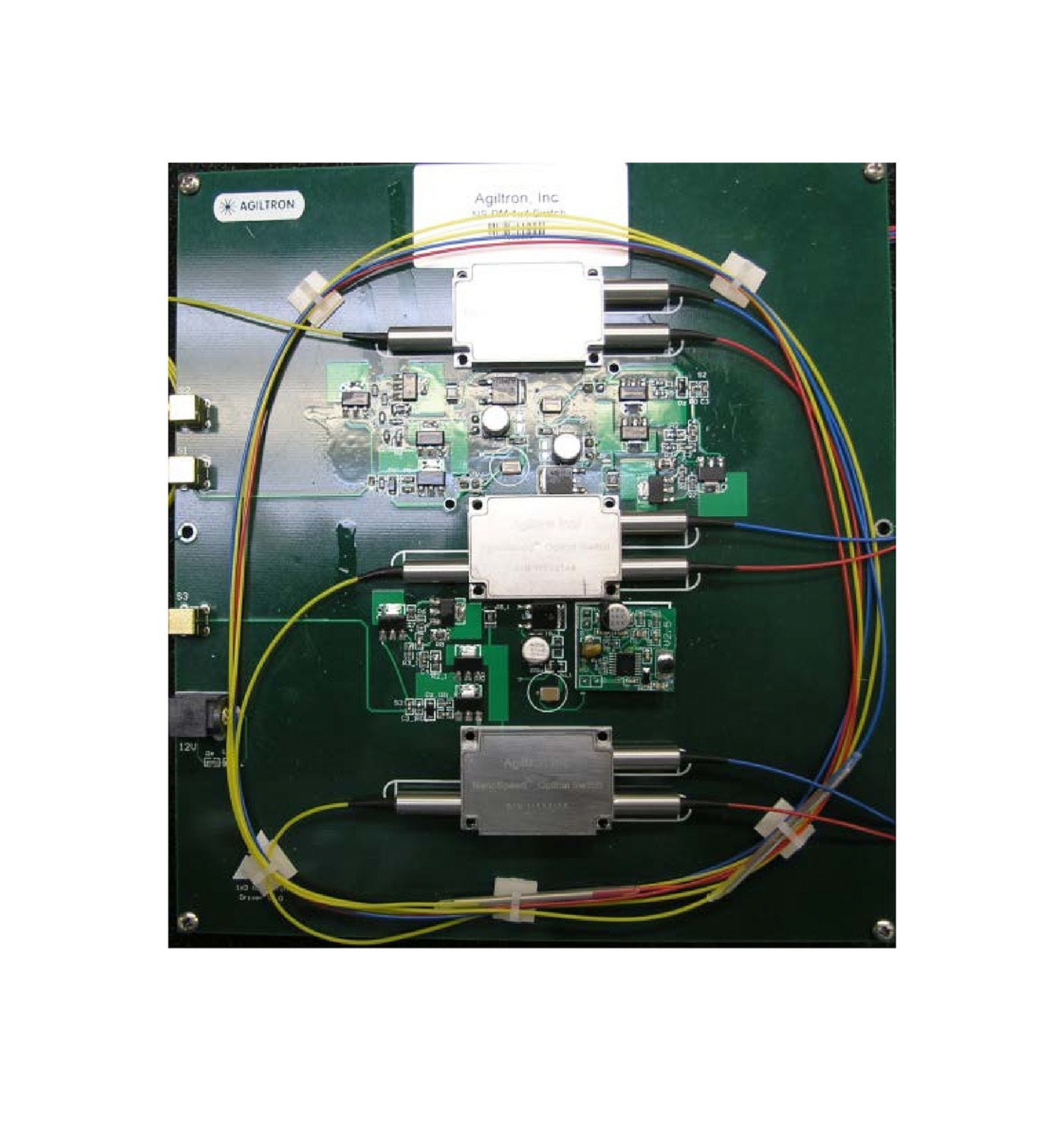

组装在PCB驱动程序上
型号及订购
NSSW- | 1 4 | □ | 1 | 1 | □ | □ | □ | □ |
Type | Wavelength | Optical Power Handing | Repetion Rate | Fiber Type | Fiber Length | Connector | ||
1x4=14
| 1060=1 L Band=2 1310=3 1550=5 780=7 850=8 980=9
| 500mW =1 5W =2 Special =0
| 100kHz =1 200kHz=2 500kHz=5 1MHz=9 Special =0
| SMF-28=1 PM1550=5 HI1060=2 HI780=3 Special=0
| Bare fiber=1 900umtube=3 Special=0
| 0.25m=1 0.5m=2 1.0 m=3 Special=0
| None=1 FC/PC=2 FC/APC= 3 LC/PC=7 LC/APC=9 Special=0
| |
