Innolume提供多种紧凑型解决方案，包括14针蝶形安装、电流驱动器和TEC控制器。驱动器为任何Innolume单模光纤耦合设备（如高功率FP/FFBG激光器、SLD/SOA或DFB/DBR）提供快速方便的电源。该激光器是一批购买的，将与驱动器一起进行quan面测试。
产品特点
产品型号LDD-14pin-2A-SFF
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
尺寸
85mm x 100mm x 31mm

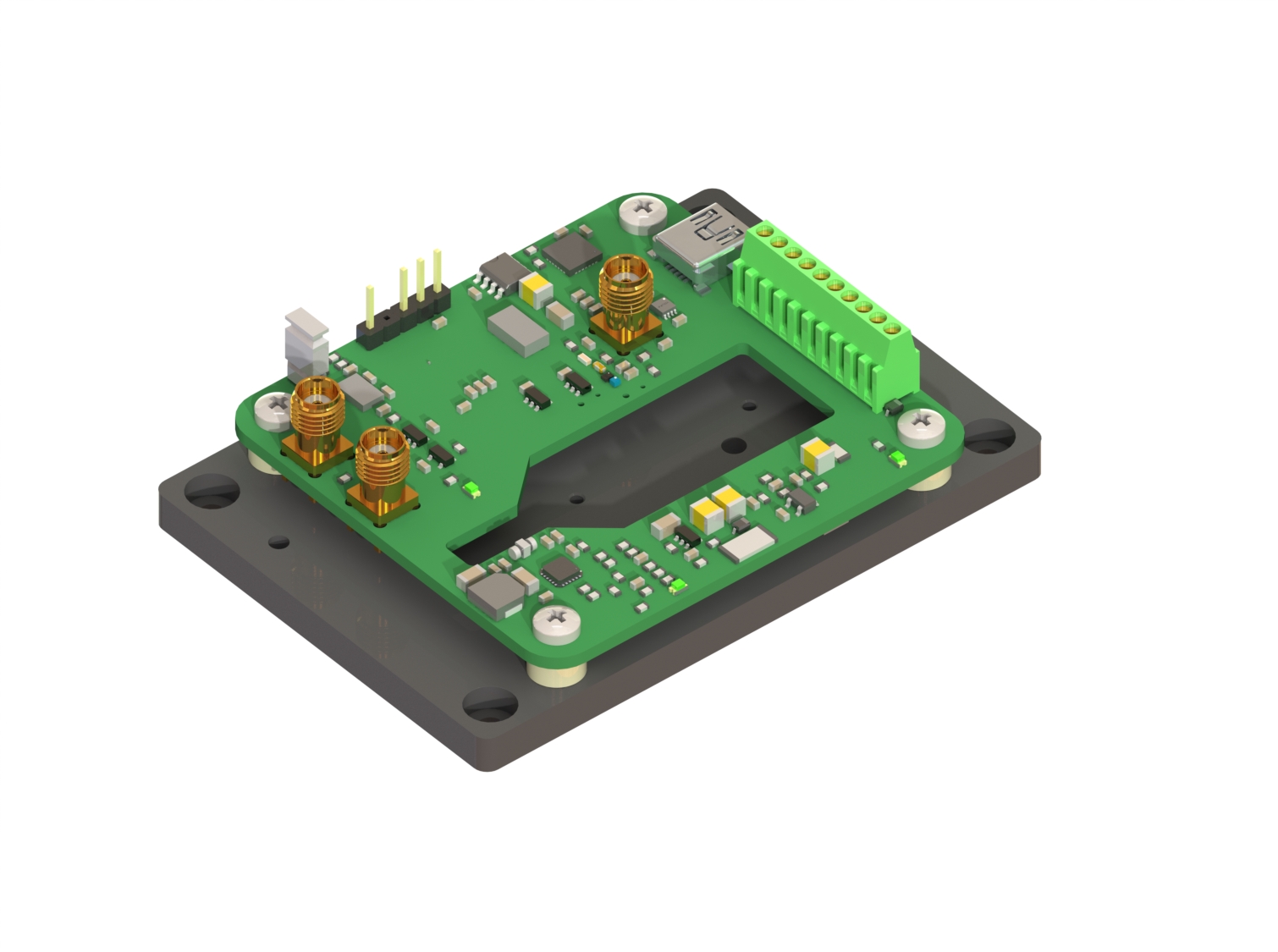

用于驱动/控制激光二极管、SLD和SOA的紧凑型单元：
•独立式外壳，结合并包含：
-设备电流驱动器（2A）
-设备TEC驱动程序（4A）
-14针蝶形装置安装
-控制固件
•无需激光控制器和/或TEC电缆
•USB接口和控制应用程序
•优秀的便利性、设计和工程
•紧凑尺寸85mm x 100mm x 31mm
规格 | ||||
参数 | Min. 值. | 典型值. | Max. 值. | 单位 |
输入 | ||||
电压 | 4.8 | 5 | 5.2 | Vdc |
电流 | - | - | 3.0 | A |
输出 | ||||
电流 | - | - | 2000 | mA |
电流调节步进 Current Regulation Step | - | 0.01 | - | mA |
电流纹波 | - | - | 0.1 | % |
电流稳定性 | - | - | 0.1 | % |
电流设定精度 | - | - | 1 | % |
恒流制输出电压 Compliance Voltage | 1 | - | 3 | V |
TEC 电流 | -4 | - | 4 | A |
TEC 电压 | 1 | 4 | V | |
TEC 调温 | 5 | 25 | 50 | ℃ |
TEC阶梯温度 | - | 0.01 | - | ℃ |
TEC 温度精度 | - | - | 0.1 | % |
温度 | ||||
操作 | 10 | - | 50 | ℃ |
储存 | -20 | - | 70 | ℃ |
湿度,不结露 | - | - | 95 | % |
关系 | ||||
电源 | 2针接线板（282834-2 TE连接） | |||
接口连接器 | USB: Mini-USB, B型(1734035-1 TE连接) | |||
CAN, RS232, UART (282834-8 TE 连接) | ||||

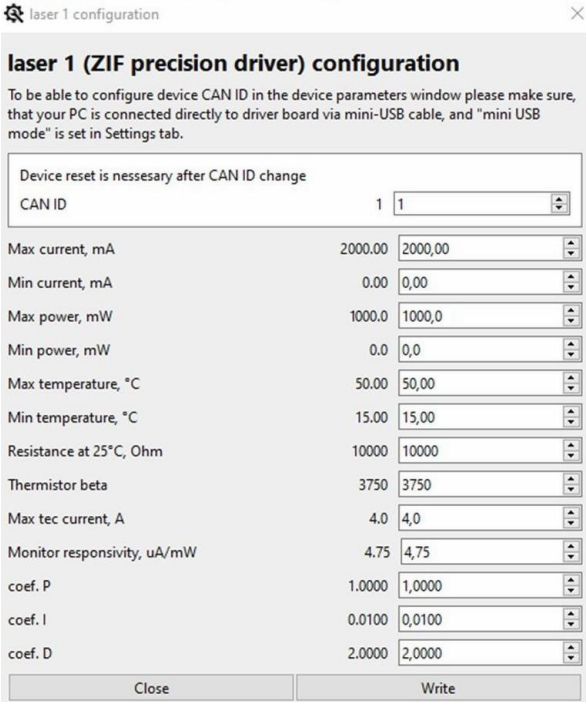

用户可通过软件控制应用程序（GUI）进行配置
LDD 配置 (仅供参考)
注：产品规格如有更改，恕不另行通知。
部件号 | LD 电流控制范围 | Max. TEC 电流 | 描述 | 尺寸（宽 x 深 x 高） |
A | A | mm | ||
LDD-14pin-2A | 0.06 – 2 | 2 | 一体化连续半导体激光管驱动器 | 约135 x 200 x 54 |
LDD-14pin-1.5A | 0.03 – 1.5 | 1.5 | OEM 连续蝶形半导体激光管驱动器 | 约135 x 64 x 18 |
LDD-14pin-2A-SFF | 0.03 – 2 | 4 | OEM 连续蝶形半导体激光管驱动器 | 约85 x 100 x 31 |
LDD-14pin-2A-GS （新） | 0 – 2 | 1.5 | 皮秒半导体激光管驱动器。专为增益开关操作而设计。光脉冲持续时间：>50ps。 | 约60 x 85 x 21 |
LDD-14pin-2A-ns （新） | 0 – 2 | 1.5 | 纳秒半导体激光管驱动器。脉冲持续时间：1-100ns | 约60 x 85 x 21 |
