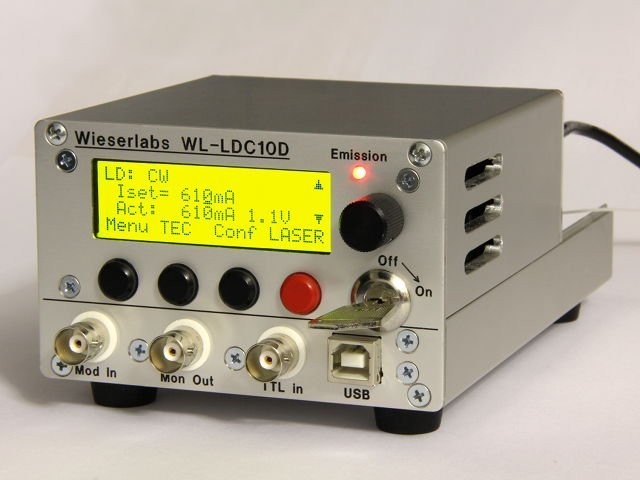

产品总览 WL-LDC10D是一款高速激光二极管驱动器，专为驱动近红外范围内的SOA和BOA而设计。它有一个模拟输入，可以在DC到15MHz的频率下，在0到1A之间任意设置激光电流。这种高输出驱动和高转换速率(50A/µs)的结合使WL-LDC10D非常适合开关和模拟调制应用。数字TTL输入允许在两个任意电流设置之间进行数字切换。
产品特点模拟带宽DC至15 MHz、 高达1A输出驱动电流、 激光二极管反向电流保护、 电流监控器输出、 TTL调制(2个任意电流)、 可调TEC调节器参数、 可调TEC电流限值、 价格实惠
产品型号WL-LDC10D
应用领域 FDML激光器:扫描幅度整形 SOA/BOA/LED调制和切换
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
电源电压 输出电流 输入电压
15 V 1.1 A ±6.5 V
电气规格
参数 | 条件 | Min. 值 | 典型值 | Max. 值 | 单位 |
电源电压1 (VS) | 15 | 16 | V | ||
输出电流(Iout) | VS=15V，二极管正向电压< 2V Max. 输出电流随着二极管正向电压的增加而减小。 | 1 | 1.1 | A | |
输入电压(Vin) | 模拟电流控制电压 | -6.5 | 6.5 | V | |
输入阻抗 | 48 | 50 | 52 | Ω | |
模拟带宽2 | VS=15V，Iout调制1App | 15 | MHz | ||
输出上升时间2 | VS=15V，Iout=0至1A | 20 | ns | ||
输出下降时间2 | VS=15V，Iout=1A至0A | 22 | ns | ||
Min. 电流限制 | 可调Min. 输出电流 | 200 | mA |
1. 该设备可以在电源电压低于±15V时工作，但性能会下降。上升/下降时间和带宽会略小，Max. 输出电流会减少。
2. 上升/下降时间和模拟带宽取决于所附激光器的特性(容量、感应率)。除非另有说明，上表中规定的数值是Covega的1310nm SOA（1132型号）测量的数据。
机械规格
金属外壳尺寸(无连接器) | 105 x 65 x 160 | mm3 |
重量，包括电源(约) | 1 200 | g |
