Innolume提供多种紧凑型解决方案，包括14针蝶形安装、电流驱动器和TEC控制器。驱动器为任何Innolume单模光纤耦合设备（如高功率FP/FFBG激光器、SLD/SOA或DFB/DBR）提供快速方便的电源。该激光器是一批购买的，将与驱动器一起进行quan面测试。
产品特点电流范围高达2A、 1-100 ns脉冲持续时间（FWHM）、 车载TEC控制器、 USB、RS-232、CAN、UART接口、 兼容LabView
产品型号LDD-14pin-2A-NS
应用领域光纤激光播种用于RnD实验室的激光驱动器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
尺寸
60x85x21mm
规格 | |||||
参数 | 符号 | Min值 | 典型值 | Max值 | 单位 |
脉冲电流振幅 | Iamp | 0 | 2 | A | |
恒流制输出电压 Compliance voltage | Vc | 3 | V | ||
脉冲重复频率 | F | single shot | 10 | MHz | |
脉冲宽度 (FWHM)* | τ | 1 | 100 | ns | |
脉冲宽度精度设置 | τstep | 0.2 | ns | ||
触发(50欧姆阻抗) Trigger in (50 Ohm impedance) | Vin | 3.3 | 5 | V | |
芯片温度 | Top | 15 | 25 | 45 | ℃ |
功耗(电压) | V | 4.8 | 5 | 5.2 | V |
消耗功率（电流） Consumption power (Current) | I | 2 | A | ||
尺寸 | 60x85x21 | mm | |||
*-取决于激光二极管的特性
连接 | |
电源与接口 | 10针接线板 |
触发器 | SMA Jack |
同步输出 Synch Out | SMA Jack |
USB | MINI-USB, TYPE B |
jue对Max. 额定参数 | |||
参数 | Min. 值 | Max. 值 | 单位 |
电源(电压) | 5.2 | V | |
触发 (电压) | 5.2 | V | |
操作温度 | +10 | +50 | ℃ |
储存温度 | -20 | +70 | ℃ |
湿度,不结露 | 95 | % | |
示例性能仅供参考
测试条件：LD-1064-PM-300激光二极管，外壳温度25℃。

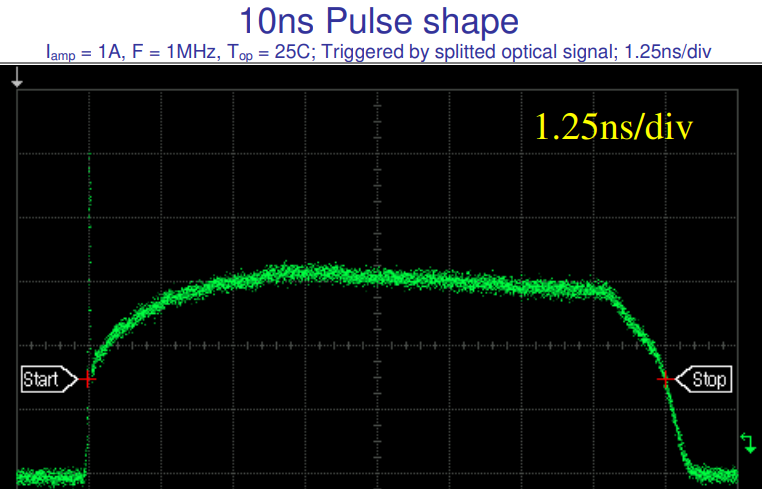

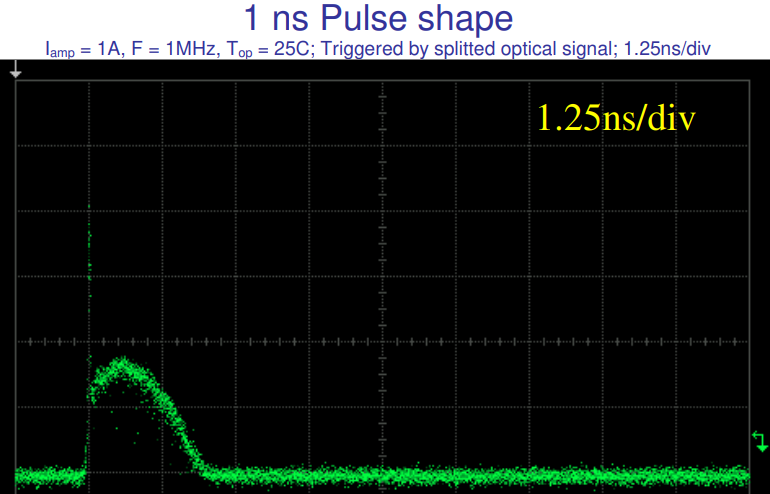

1纳秒脉冲形状 Iamp=1A，F=1MHz，Top=25℃；由分光信号触发；1.25ns/div | 10ns 脉冲波形 Iamp = 1A, F = 1MHz, Top = 25℃;由分裂光信号触发;1.25 ns / div |
 |  |
部件号 | LD 电流控制范围 | Max. TEC 电流 | 描述 | 尺寸（宽 x 深 x 高） |
A | A | mm | ||
LDD-14pin-2A | 0.06 – 2 | 2 | 一体化连续半导体激光管驱动器 | 约135 x 200 x 54 |
LDD-14pin-1.5A | 0.03 – 1.5 | 1.5 | OEM 连续蝶形半导体激光管驱动器 | 约135 x 64 x 18 |
LDD-14pin-2A-SFF | 0.03 – 2 | 4 | OEM 连续蝶形半导体激光管驱动器 | 约85 x 100 x 31 |
LDD-14pin-2A-GS （新） | 0 – 2 | 1.5 | 皮秒半导体激光管驱动器。专为增益开关操作而设计。光脉冲持续时间：>50ps。 | 约60 x 85 x 21 |
LDD-14pin-2A-ns （新） | 0 – 2 | 1.5 | 纳秒半导体激光管驱动器。脉冲持续时间：1-100ns | 约60 x 85 x 21 |
